viveroo one Bedienungsanleitung Seite 10

3.1 Montage
Einbau MontageSet (310202/310205)

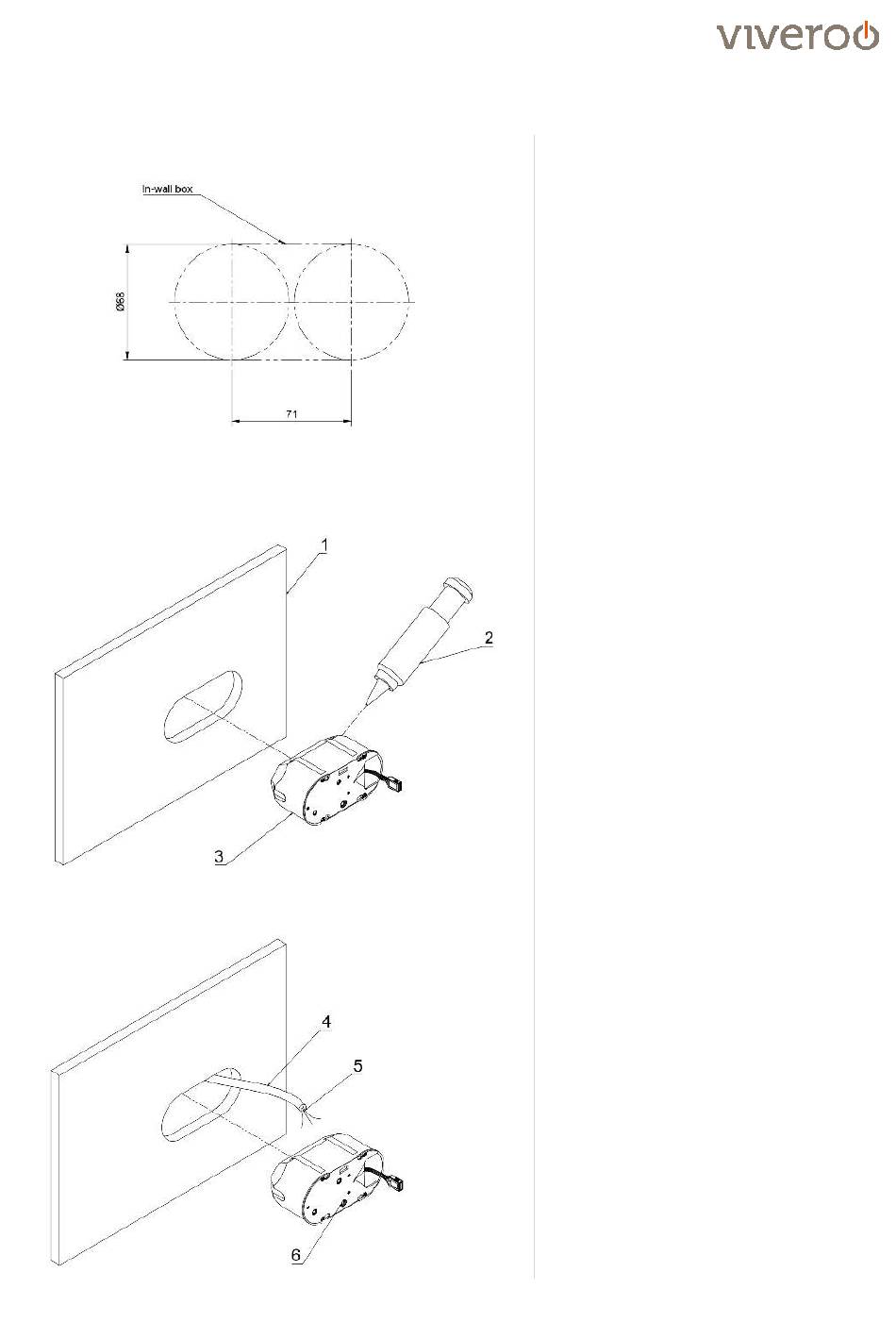

FŸr die Montage im Querformat bringen Sie
1
in die Wand zwei nebeneinander liegende
Lochbohrungen mit einem Mittenabstand
von 71 mm ein .Eine Einbautiefe von 75 mm
ist sicherzustellen.
! Hinweis:
Diese Anleitung zeigt die Montage in einer
Hohlwand (1). Die Unterputz-Hohlwanddose
wird hier exemplarisch im Querformat
montiert. Siehe Bohrbild links. FŸr den
Einbau im Hochformat, UP-Dose um 90¡
drehen.
Schneiden Sie z. B. mit Hilfe eines
2
...ffnungsschneiders (2)
Unterputz-Hohlwanddose (3). Hierzu dienen
Ihnen die schrŠg gestellten FlŠchen.
Schneiden Sie das Loch von der RŸckseite
der Dose aus.
Passen Sie den Lochdurchmesser dem
Kabel an.
FŸhren Sie das Kabel
3
LŠnge von 10-15 cm in die Unterputz-
Hohlwanddose ein. Setzen Sie die Dose mit
dem vormontierten Montageblech
Doppel-UP Dose in die Wandšffnung ein.
ein Kabelloch in die
(4/5) mit einer
(6) fŸr
Seite 10 von 24
