BURG WÄCHTER secuENTRY easy ENTRY 7601 PIN Ersteinrichtung Seite 10

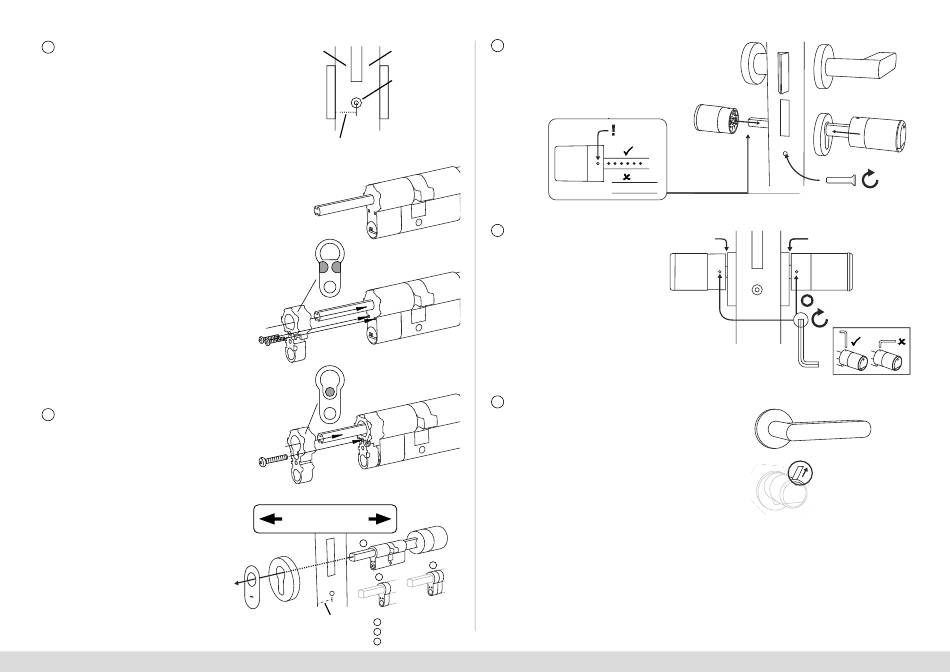

Je nach Türstärke werden ggf. Adapter-
4
stücke benötigt.
Beträgt der Abstand zwischen der
Stulpschraube und der Außenseite
der Tür (Abb. 4)...
• < 43 mm = Kein Adapter benötigt
(Abb. 5)
• 44 - 53 mm = Adapter 1 benötigt
(Abb. 6)
Schieben Sie den Adapter 1
auf die Schlosswelle und schrauben
Sie ihn mit den beiden beiliegenden
M2x10-Schrauben fest.
• 54 - 59 mm = Adapter 1 und 2 benötigt
(Abb. 7)
Nachdem Adapter 1 befestigt wurde
(siehe oben), schieben Sie den
Adapter 2 ebenfalls auf die Schloss-
welle. Schrauben Sie ihn mit der
beiliegenden 2,9x13-Schraube fest.
Schieben Sie den Zylinder von der
5
Innenseite der Tür aus in das Einsteck-
schloss der Tür. Schieben Sie die
Notschloss-Abdeckung außen auf
die Schloss-Welle (Abb. 8).
!
Hinweis: Vor der Montage der
Abdeckung müssen die Schutzfolien
der Klebepads auf der Hinterseite der
Abdeckung entfernt werden, damit die
drei Klebepads die Abdeckung sicher
an dem Ausschnitt/Tür befestigen.
!
Hinweis: Durch die Nutzung des
Notschlosses, wird die Schlüsselloch-
Andeutung auf der Notschloss-
Abdeckung eingerissen. Damit sie
aus optischen Gründen ausgetauscht
werden kann, liegt dem Set eine zweite
Abdeckung bei.
10 I Deutsch
Tür-Außenseite Tür-Innenseite
Stulpschraube
Abstand im mm
Ohne Adapter
Adapter 1
Adapter 2
!
OUTDOOR INDOOR
1
3
2
< 43 mm =
1
44 - 53 mm =
2
54 - 59 mm =
3
Schrauben Sie den Zylinder in der
6
Tür fest und schieben Sie Innen- und
Außenknauf bis an die Tür heran
(Abb. 9).
Abb. 4
Schrauben Sie die Maden-
7
Abb. 5
schrauben wieder in die
beiden Knäufe (Abb. 10).
!
ACHTUNG: Achten Sie dabei darauf,
dass der Knauf mindestens einen
Millimeter Abstand zur Tür hat.
Achtung: Benutzen Sie hierzu die
lange Seite des Sechskantschlüssels.
Drehen Sie die Schraube mit wenig
Abb. 6
Kraftaufwand (max. Drehmoment
ca. 0,4 Nm) im Uhrzeigersinn.
8 Sofern noch nicht geschehen,
entfernen Sie den Batterieschutz-
streifen aus dem Batteriefach am
Innenknauf (Abb. 11).
Abb. 7
Abb. 8
min. 1 mm min. 1 mm
2 mm
Low strength.
max. ca. 0,4 Nm
secuENTRY easy | ENTRY 7601 PIN
Abb. 9
Abb. 10
Abb. 11
