Ersteinrichtung
secuENTRY Set
ENTRY home 5001 PIN
Einrichtung mit App
BURGsmart
BURG-WÄCHTER KG
Altenhofer Weg 15
58300 Wetter
Germany
www.burg.biz
Weitere Sprachen auf:
www.burg.biz
Further languages at:
www.burg.biz
Sehr geehrte Kundin,
Sehr geehrter Kunde,

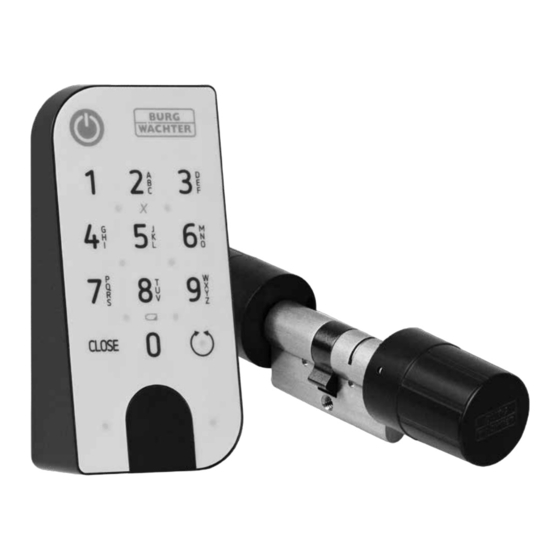

vielen Dank, dass Sie sich für den secuENTRY Set
ENTRY home 5001 PIN, bestehend aus dem Zylinder ENTRY
home 5000 CYL und der Tastatur ENTRY 7711 Keypad PIN,
entschieden haben.
Das System wurde nach den neusten technischen Möglich-
keiten in Deutschland entwickelt und erfüllt die aktuellen
hohen Sicherheitsanforderungen.
Der elektronische Zylinder ENTRY home 5000 CYL lässt sich
problemlos ohne jegliches Bohren und Verlegen von Kabeln
in jede Tür mit Einsteckschloss bis zu einer Türstärke von
118 mm (59/59 mm, gemessen Mitte Stulpschraube)
einsetzen und ist hervorragend für die Neuinstallation, wie
auch die Nachrüstung, geeignet. Der ENTRY home 5000 CYL
kann an Haus- und Innentüren angebracht werden.
Mithilfe der Tastatur ENTRY 7711 Keypad PIN ist es Ihnen
möglich, mit dem 6-stelligen Administratorcode die Tür auf-
und abzuschließen. Das ENTRY 7711 Keypad PIN kann je nach
Belieben und Gegebenheiten bis zu ca. vier Meter um die
Schließeinheit herum installiert werden.
Die Einrichtung und Bedienung des ENTRY home 5001 PIN
Videoanleitungen
erfolgt über die kostenfreie Smartphone App BURGsmart
Einrichtung und Bedienung
Übertragung erfolgt kabellos, Zylinder und Tastatur nutzen
Ihrer secuENTRY Komponenten
den modernen Bluetooth 5.2 Standard.
einfach erklärt. Folgen Sie dem
QR-Code oder gehen Sie auf...
*
Alternativ kann der Zylinder auch über den Funkschlüssel ENTRY sE-Key 7713
https://t1p.de/burgsmart-app
bedient werden (separat erhältlich). Für die Einrichtung hingegen wird immer
die App BURGsmart benötigt.
!
Inhaltsverzeichnis
Deutsch
Vorwort
Wichtig:
Bitte lesen Sie die gesamte Bedienungsanleitung,
bevor Sie mit der Installation beginnen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen
Schließsystem!
2
. Die
*
