Die Beschaltung muss zwingend entsprechend dem nachfolgendem Anschlussplan erfolgen!
23
S0 Impuls-Ausgangskontakt "+"
L1
Phase L1
L3
Phase L3
1.5
Ablesen und Bedienen
Leistungsanzeige (Energieflussunabhängig):
LED Anzeige L1: blinkt gelb sobald Strom über die Phase L1 fließt
LED Anzeige L2: blinkt gelb sobald Strom über die Phase L2 fließt
LED Anzeige L3: blinkt gelb sobald Strom über die Phase L3 fließt
Je höher der Strom bzw. die Last, desto schneller blinken die jeweiligen Phasen LEDs. Dieser Indikator
erlaubt einen einfachen Überblick über die Lastverteilung der Phasen
Die S0 Anzeige (rote LED) signalisiert den Verbrauch und blinkt 1x je Wattstunde (1000x je kWh).
Auch hier; je schneller die LED blinkt, desto höher die über den Zähler fließende Leistung.
Die S0 Ausgabe erfolgt nur für die Bezugsrichtung! Abgabeleistungen werden nicht registriert, es
erfolgt auch keine saldierende Ausgabe!

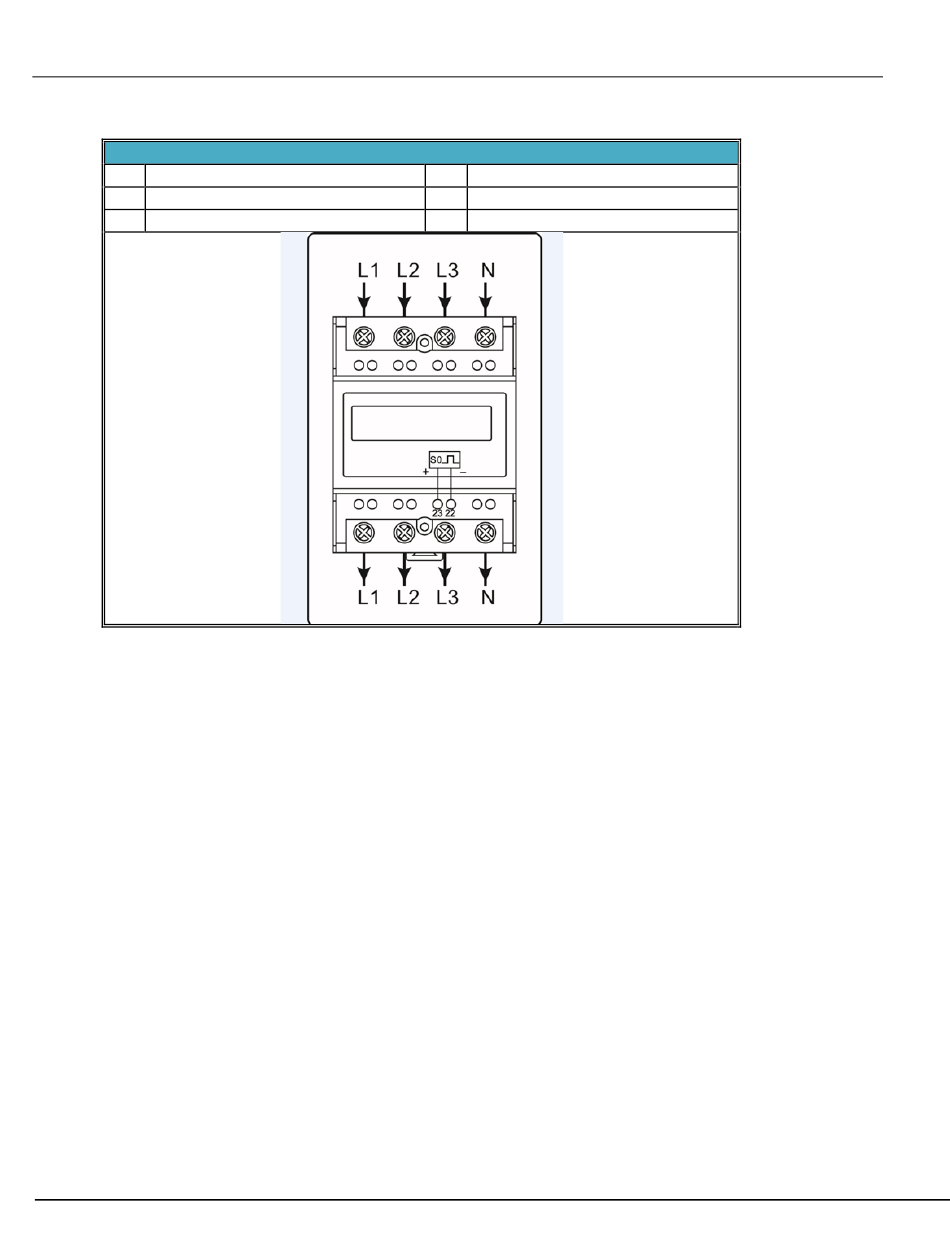

Anschlussdiagram
22
S0 Impuls-Ausgangskontakt "-"
L2
Phase L2
N
Neutral
