B+G E-Tech DRT428B Beschreibung

1. Einleitung
Vielen Dank, dass Sie sich für unseren elektronischen Drehstromzähler vom Typ DRT428B entschieden haben. Dieser wurde mit speziellen großtechnischen integrierten
Schaltkreisen sowie internationalen fortgeschrittenen Technologien hergestellt. Die hohe Zuverlässigkeit stellt das übergeordnete Ziel dar, wobei diese in jedem Schritt in
den Bereichen Konzeption, Produktion, Prüfung, Vergütung und Tests ausgeführt wird. Im Vergleich mit herkömmlichen Energiemessgeräten zeichnet sich unser Gerät
durch eine höhere Genauigkeit, eine höhere Zuverlässigkeit, durch Leichtigkeit und durch Kompaktheit aus. Das Gerät zeigt Kurzschlüsse an, gibt Impulse per S0 aus und
zeigt diese auch optisch per LED an. Ebenfalls wird die Last der jeweiligen Phase optisch per LED (A-B-C) angezeigt.
2. Funktionsweise (Abb. 1)
Drehstromeingang
Drehspannungseingang

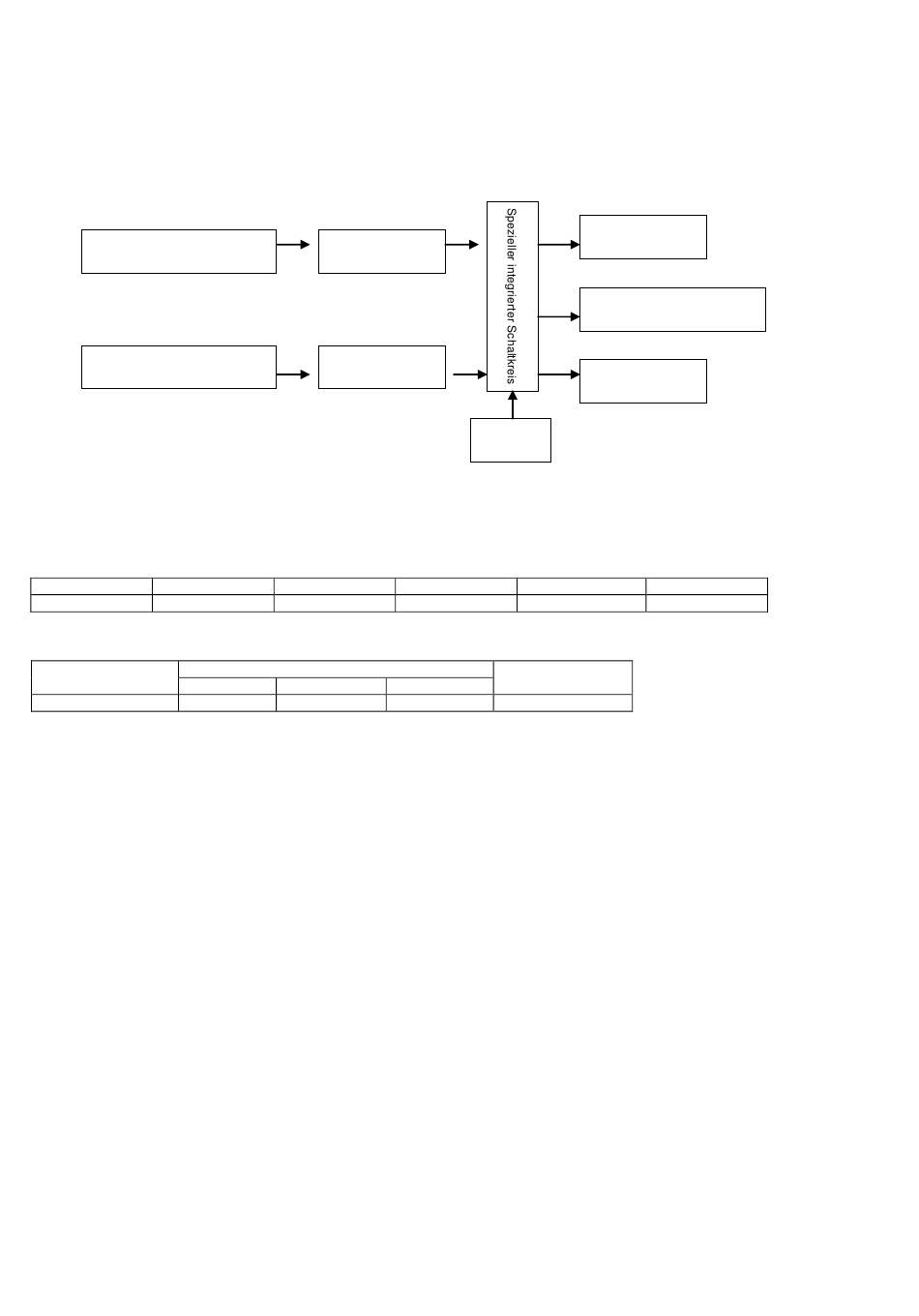

Abbildung 1 zeigt die Einspeisung von Probenstrom und -spannung in den speziellen integrierten Schaltkreis über den inneren Pufferverstärker, neben der
Multipliziereinheit, zur Verstärkung der Spannungs- und Stromsignale. Anschließend wird das logische Signal durch A/D-Umwandlung in ein digitales Signal umgewandelt.
Dies erfolgt neben den Frequenz- und Antriebsschaltkreisen. Anschließend wird der Antriebsimpuls ausgegeben und die Wattstundenanzeige erscheint.
3. Technische Daten
Spezifikation
Typ Klasse
DRT428B 1,0
4. Start
Das Messinstrument kann kontinuierlich am Referenzstrom gestartet und aufgezeichnet werden (siehe Tabelle)
Messgerät
Direktmessend 0,004 Ib
5. Kriechstrom
Die Ausgangsleistung beträgt weniger als einen Impuls, wenn die Spannung bei 115 % der Betriebsspannung liegt. Der Schaltkreis verfügt über keinerlei Strom.
6. Elektrische Parameter
Referenzspannung:
Ultra-Spannung:
Anzeigemodus:
Impulskonstante:
Leistung:
7. Klimatische Bedingungen
7.1 Temperatur
Normaltemperatur:
Temperatur für Lagerung und Transport:
7.2 Luftfeuchtigkeit
Luftfeuchtigkeit im Jahresdurchschnitt:
An 30 Tagen im Verlauf eines Jahres (als natürlich Diffusion) können 95 % und an anderen Tagen können manchmal 85 % erreicht werden.
8. Maße:
Außenabmessung:
Gewicht:
9. Transport und Lagerung
Das Gerät ist für einen Transport zu verpacken und es muss vor heftigen Vibrationen und Schlägen geschützt werden. Die Verpackung des Gerätes muss der IEC 1036
"Die universellen technischen Bedingungen für Verpackungen von Messinstrumenten und Messgeräten" entsprechen. Bei der Lagerung dürfen maximal 5 Geräte
übereinander gestapelt werden. Das Lager muss darüber hinaus sauber sein und die Temperatur im Lagerhaus muss zwischen -20 °C und +70 °C liegen. Die
Luftfeuchtigkeit darf einen Wert von 85 % nicht überschreiten und die Luft darf weder Kauter, Gase noch Schimmelpilze enthalten.
10．Gewährleistungszeitraum
Der Hersteller / Händler wird die Produkte in einem Zeitraum von 24 Monaten reparieren oder austauschen, wenn diese für nicht der technischen Spezifikation
entsprechend befunden werden, wobei die Plombe bzw. jegliche andere Versiegelung als auch die Seriennummer noch intakt sein muss.
BESCHREIBUNG
STATISCHES MODULARES DREHSTROMWATTSTUNDENMESSGERÄT
B+G E-TECH
Stromprobe
Spannungsprobe
Spannung (V)
3 x 230 / 400
Messgeräteklasse
1 2
0,05 Ib
0,9 - 1,1 Betriebsspannung
0,8 - 1,15 Betriebsspannung
LCD 6+2 = 999999,99 kWh, hintergrundbeleuchtet
Lastanzeige auf den LED´s A-B-C (je größer die Last pro Phase desto schneller Blinkt die jeweilige LED)
1000 Impulse/kWh - Ausgabe per S0 an Klemme 20 & 21, sowie dargestellt per LED
≤ 2 W, 10 VA
-10 ~ 45°C
-25 ~ 70°C
≤ 75 %
100mm x 76 mm x 65 mm,
ca. 0,4 kg
DRT428B
Typ:
Strom
Strom (A) Impulsausgang
20 (80) 1000 Imp./kWh
Leistungsfaktor
3
0,011 Ib 1.0
Ultra-Temperatur: -20 ~ 55°C
LCD-Anzeige
Stromimpulsanzeige
indication
Testausgang
Display
LCD 6+2
