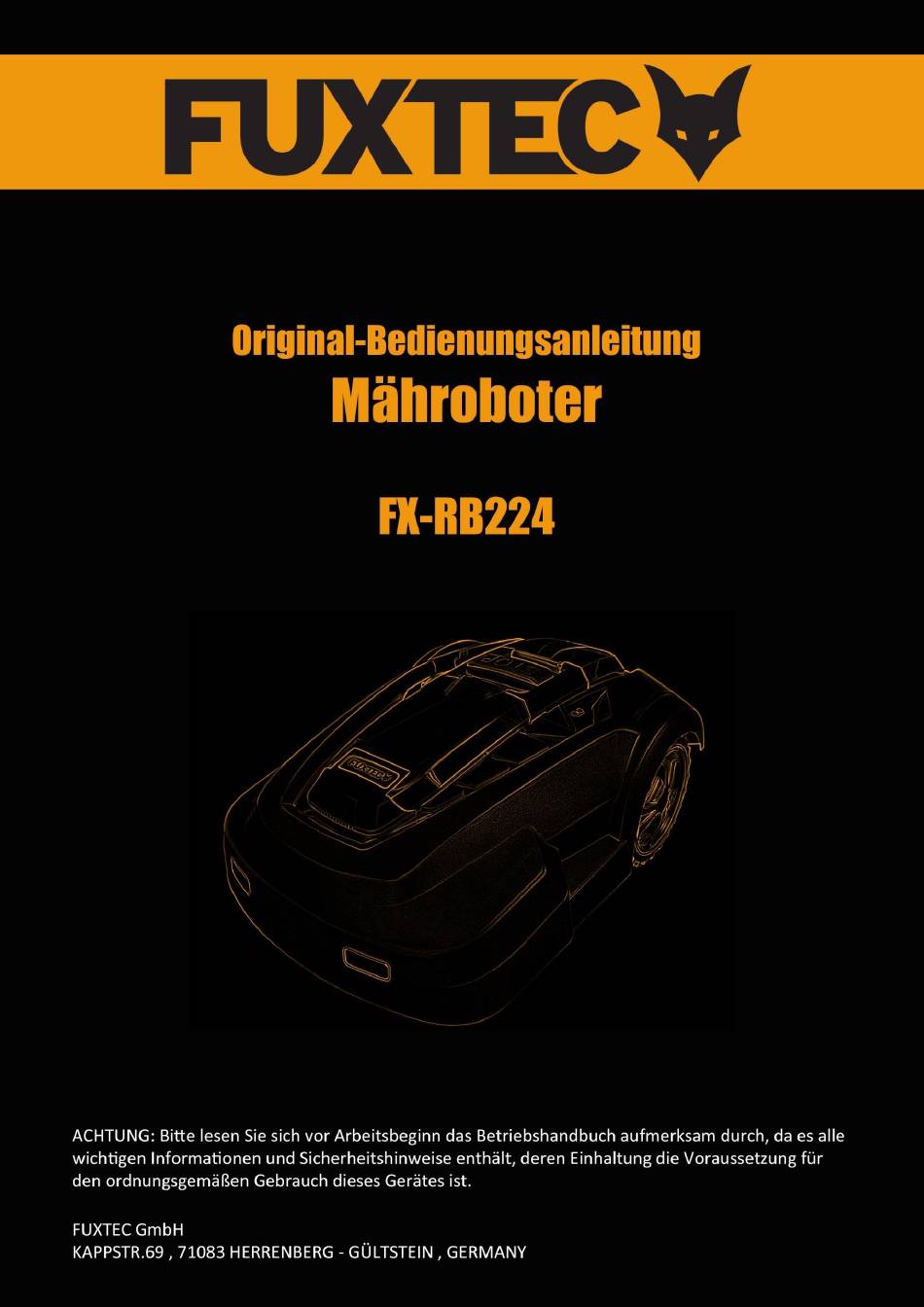

- Seite 1 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1...
-
Seite 2: Inhaltsverzeichnis
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Inhalt Präsentation ............................3 Einführung ............................... 4 Verwendete Symbole auf dem Mähroboter ..................4 Sicherheitshinweise ..........................5 Vorbereitung ............................5 Während des Gebrauchs ........................5 Wartung und Lagerung: ........................5 Planung ..............................6 Bestimmung des Arbeitsbereichs: ....................... 6 Positionierung der Ladestation ...................... -
Seite 3: Präsentation
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Präsentation Paketinhalt: 1. Ladestation 2. Abdeckung (optional) 3. Mähroboter 4. 2 Steckverbindugen 5. 3 zusätzliche Messersätze einschließlich Schrauben 6. 1 Adapter für Ladestation 7. 10 Erdnägel für Ladestation und Abdeckung 8. 150 Erdnägel für die Verkabelung 9. -
Seite 4: Einführung
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Einführung Herzlichen Glückwunsch zu Ihrer Wahl dieses außergewöhnlichen Qualitätsprodukts. Der Mähroboter ist ein mit Gleichstrom (Batterie) betriebener Mäher, der einen Mikrocomputer, eine Zeitschaltuhr und Sensoren verwendet, um einen autonomen und unbeaufsichtigten Betrieb innerhalb eines definierten Gartenbereichs zu erreichen. Er ist hauptsächlich für das Mähen und die Pflege des Rasens im privaten Haushalt gedacht. -
Seite 5: Sicherheitshinweise
Stellen Sie sicher, dass beim Austausch von Messern und Schrauben nur autorisierte Teile verwendet werden. • Stellen Sie sicher, dass die Batterien nur mit dem richtigen, von Fuxtec empfohlenen Ladegerät / Adapter geladen werden. Eine unsachgemäße Verwendung kann zu einem elektrischen Schlag, Überhitzung oder zum Auslaufen von ätzender Flüssigkeit aus der... -
Seite 6: Planung
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 • Im Falle des Auslaufens von der Batterie spülen Sie mit Wasser oder Neutralisierungsmittel und suchen Sie bei Augenkontakt etc. ärztliche Hilfe auf. • Die Wartung der Maschine sollte nach den Anweisungen des Herstellers erfolgen. -
Seite 7: Verlegung Des Begrenzungskabels
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Die Ladestation muss auf einer festen, ebenen Fläche platziert werden, wobei der Pfeil "IN" auf der Ladestation in Richtung des Arbeitsbereichs zeigen muss. Vermeiden Sie die Platzierung der Ladestation: • in einer Ecke des Rasens, •... - Seite 8 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 • Bilden Sie Inseln, indem Sie Hindernisse, z. B. Blumenbeete, mit dem Begrenzungskabel einkreisen, wenn Sie nicht möchten, dass Ihr Roboter innerhalb dieses Bereichs mäht. Das ein- und ausgehende Kabel darf maximal 5 mm Abstand zueinander haben.
-
Seite 9: Installation
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 • Der Mähroboter ist in der Lage, Steigungen bis zu max. 30° zu befahren. Wenn die Oberfläche steiler wird, verfügt der Roboter über einen Sensor, der ihn zum Anhalten bringt. Wenn die Oberfläche um mehr als 25° zum Begrenzungskabel hin abfällt, kann der Roboter bei nassem Gras aus dem Arbeitsbereich rutschen. - Seite 10 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Hinweis: max. 5 mm zwischen ein- und ausgehendem Begrenzungskabel (siehe Zeichnung). • Stecken Sie den letzten Pflock ein, wenn Sie wieder an der Ladestation sind. • Falls die mitgelieferten 100m Kabel nicht ausreichen, können Sie weitere Kabel kaufen.
-
Seite 11: Aufladen Und Überprüfung Der Ladestation
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Aufladen und Überprüfung der Ladestation • Setzen Sie den Robotermäher zum Laden in die Ladestation, auch wenn der Roboter werkseitig vorgeladen wurde. • Schließen Sie das Kabel an den Adapter und dann an die Hauptstromversorgung an. Die LED- Anzeige an der Ladestation leuchtet auf. -
Seite 12: Einstellung Und Start
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 EINSTELLUNG und START Bitte entfernen Sie alle Fremdkörper wie Wurzeln, Steine, Äste, Spielzeug usw. vom Rasen. Einstellung: Nach der Installation und dem Aufladen sind Sie nun bereit, die Einstellung vorzunehmen. Das Gerät kann entweder auf manuellen oder automatischen Start eingestellt werden. -
Seite 13: Einstellen Der Uhr
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Einstellen der Uhr • Drücken Sie "SET" – Taste bis das Uhrensymbol leuchtet. • Geben Sie die Uhrzeit mit den Auswahltasten / Pfeiltasten ("HOME" und "START") ein und bestätigen Sie mit der "OK" Taste. Einstellung der Fläche •... -
Seite 14: Weitere Tasten
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 • Die Maschine verlässt die Dockingstation und beginnt zu laufen. • Nach einigen Metern drücken Sie STOP und es erscheint der Fehlercode E1 auf dem Display. • Drücken Sie START und halten Sie die START-Taste 10 Sekunden lang gedrückt, bis der Code U133 auf dem Display erscheint. - Seite 15 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 HOME-Taste (3): • Drücken Sie "STOP" • Drücken Sie "SET" • Geben Sie Ihren 4-stelligen Sicherheitscode/Werkscode ein und bestätigen Sie mit "OK". • Drücken Sie "HOME" Hinweis: Die HOME-Taste löscht nicht Ihre persönlichen Einstellungen. START/RESTART-Taste drücken: •...
-
Seite 16: Sensoren
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Sensoren Hindernis-/Berührungssensor: • Wenn der Mähroboter auf ein Hindernis trifft, fährt er zurück und ändert die Richtung, um das Hindernis zu umgehen. • Wenn er nicht innerhalb von 3 Sekunden einen neuen Weg findet, stoppt die Klinge. -
Seite 17: Wartung Und Wintereinlagerung
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Wartung und Wintereinlagerung: Um Ihren Mähroboter optimal nutzen zu können, ist es wichtig, dass Sie die Maschine und ihren Mähbereich regelmäßig inspizieren. Regelmäßige Reinigung: • Sie verlängern die Lebensdauer Ihres Mähroboters, wenn Sie ihn regelmäßig sauber halten, indem Sie Blätter, Äste und Schmutz entfernen. -
Seite 18: Auswechseln Von Ersatzteilen
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Ladekontakte • Reinigen Sie die Ladekontakte am Mähroboter und an der Ladestation ein paar Mal während der Saison mit feinem Schmirgelpapier oder Stahlwolle. Es ist wichtig, darauf zu achten, dass alle Bolzen, Schrauben und Muttern immer richtig angezogen sind, damit der Robotermäher die bestmöglichen Arbeitsbedingungen hat. -
Seite 19: Status-/Fehlermeldungen
Als Kurzanleitung für den Fall, dass der Mähroboter nicht ordnungsgemäß funktioniert, können Sie die Fehlercodes auf dem Gerät sehen oder die folgenden Schritte zur Fehlersuche befolgen, um das Problem zu lösen. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Fuxtec Kundenservice. - Seite 20 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Überhitzung. Ist die Andockstation vor direkter Sonneneinstrahlung geschützt? Ist die Startzeit auf den Morgen eingestellt? Starten Sie den Roboter neu. Der Roboter startet nicht. Signal vorhanden Befindet sich der Roboter außerhalb des Begrenzungskabels? Ist das Begrenzungskabel korrekt angeschlossen? Der Roboter startet nicht.
-
Seite 21: Weitere Fehlersuche
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Weitere Fehlersuche Status Fehlerbeschreibung mögliches Problem Problemlösung Planung/Installation Der Roboter verlässt LED der Ladestation -Begrenzungsdraht auf nicht die Ladestation leuchtet rot. Brüche überprüfen. -Roboter nicht genügend aufgeladen LED der Ladestation - Roboter weiter laden, blinkt grün. - Seite 22 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Das nächstgelegene Stellen Sie das Begrenzungskabel Ihres Begrenzungskabel so Nachbarn sollte ein, dass der Roboter mindestens 2 m von das Signal normal Ihrem entfernt verlegt erkennen kann. werden. Der Roboter verbindet Unebener Aufbau der Überprüfen Sie den sich bei der Rückkehr in...
- Seite 23 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Klingenscheibe wurde Tauschen Sie die beschädigt. Scheibe aus. Schrauben zum Befestigen Sie die Befestigen der entsprechenden Klingenscheibe sind Schrauben locker. gewissenhaft. Fremdkörper sind Entfernen Sie die zwischen Scheibe und Fremdkörper restlos. Antrieb gelangt Der Roboter läuft, Die Schnitthöhe ist...
-
Seite 24: Technische Daten
Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1 Technische Daten Lithium Akku Voltzahl Lithium Akku Kapazität Motor Bürstenloser Elektromotor Schnittgeschwindigkeit 2900 U/min Schneidsystem 3 Klingen mit Mulchfunktion Mögliche Arealgröße 1000m² Maximaler Steigunsgwinkel 30° Maximale Laufgeschwindigkeit 0,5m /sec Ladezeit 120min Laufzeit 60min Geräuschpegel 65dB(A) -
Seite 25: Konformitätserklärung / Declaration Of Conformity
Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, T. Gumprecht, Geschäftsführung Herrenberg, 12.07.2021... - Seite 26 Original-Bedienungsanleitung FUXTEC Mähroboter FX-RB224 _rev1...
