WARTUNG DER TROMMELEBENEN
AUS- UND WIEDEREINBAU DER
PRODUKTTROMMELEBENEN
Nach Öffnen der Schnellkupplungen können die beiden
Trommelhälften entfernt werden.
Die Trommelebenen müssen mit Hilfe der Auffülltasten
solange gedreht werden, bis die Trennlinie und der Schließ-
bolzen zu sehen sind.
- Den eigens dafür vorgesehenen Schlüssel auf dem
Schließbolzen anbringen und durch eine leichte
Drehung nach links die Schnellkupplung (Schließ-
nocken) öffnen.

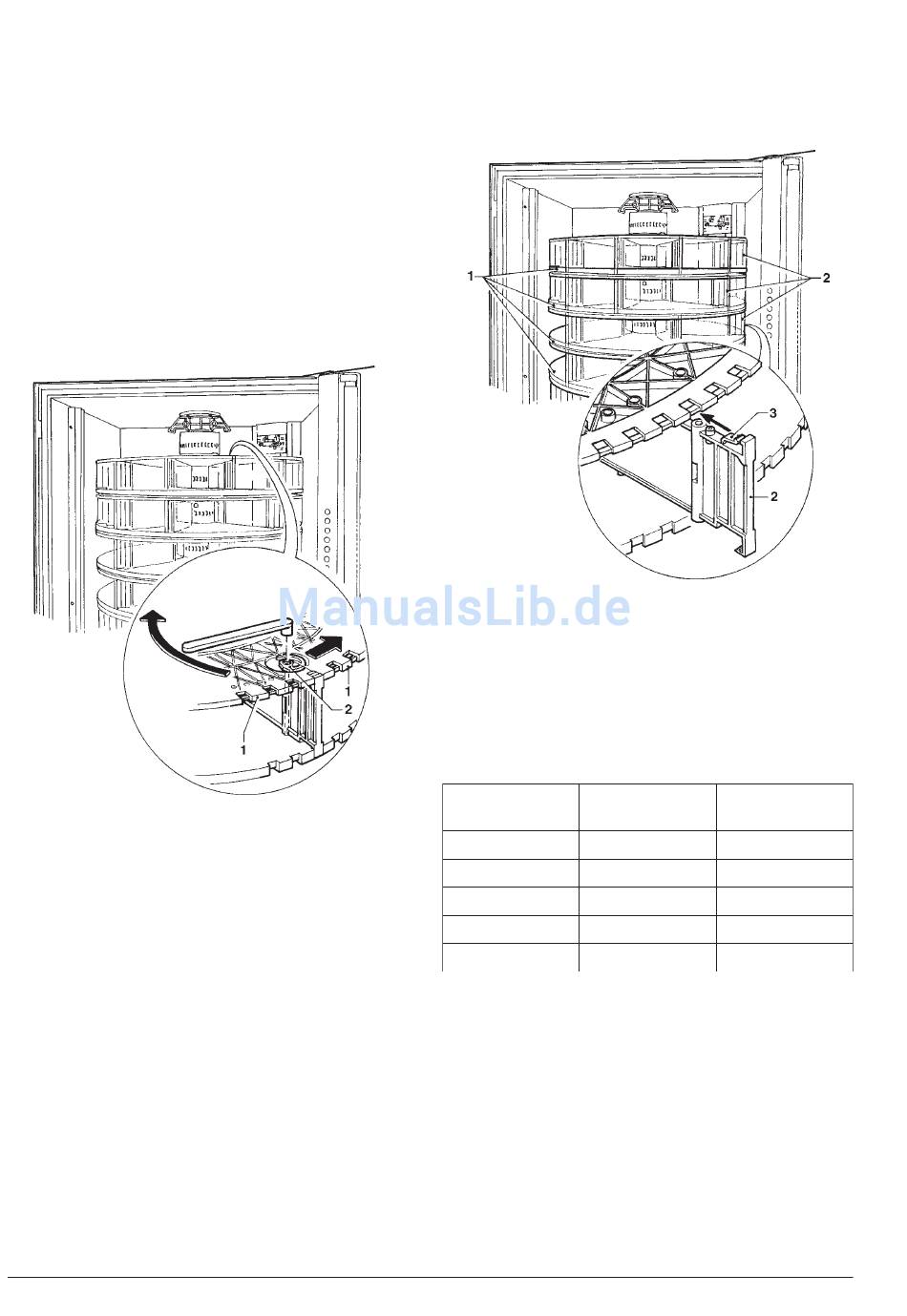

Abb. 13
1 - Trommelebenenhälften
2 - Schnellkupplung
- Die Trommelebene um weitere 180° drehen und den
nächsten Schließbolzen öffnen.
- Die Trommelebene um weitere 90° drehen.
- Die erste Trommelhälfte ruckartig nach vorne heraus-
ziehen.
- Die Trommelebene um weitere 180° und die zweite
Trommelhälfte ruckartig nach vorne herausziehen.
- Der Zusammenbau erfolgt sinngemäß in umgekehrter
Reihenfolge!
Es können nur die Trommelhälften mit gleicher Fächer-
unterteilung (s. Abb. 15) zusammengebaut werden.
© by NECTA VENDING SOLUTIONS SpA
ÄNDERUNG DER FÄCHER
EINER TROMMELEBENE
Jede Trommelebene kann je nach Anzahl und Art der
benutzten Zwischenwände in 6, 12, 18, 24 oder 36 Fächer
unterteilt werden.
Abb. 14
1 - Trommelebenen
2 - Zwischenwände
3 - Trennerrippen
Es kann eine neue Unterteilung in Fächer vorgenommen
und die Zwischenwände in die entsprechenden Schlitze
eingesetzt werden.
Dabei ist zu beachten, dass die Zapfen der Trennwände
korrekt eingehakt sind.
Jede Trommelebene kann nur in gleichgroße Fächer
unterteilt werden!
A
n
z
h
l a
F
ä
c
h
r e
6
1
2
1
8
2
4
3
6
Achtung: Nach jeder Änderung der Unterteilung, muss
der Automat neu programmiert werden (siehe Kapitel
"Programmierung").
WICHTIG:
Nach jeder Änderung der Fächerzahl, muss die Feststell-
vorrichtung (s. Abb. 9) auf der Schieberführung neu
eingestellt werden.
Die Feststellvorrichtung mit einem Kreuzschraubenzieher
lösen und verstellen.
26
A
n
z
h
l a
A
n
z
h
l a
Z
w
s i
c
h
e
n
w
ä
n
d
e
6
1
2
1
8
2
4
3
6
r f
i e
r e
N
u
e t
n
1 1
5
3
2
1
0401 171 - 02
