EINE
VOLLSTANDIGE
BESCHREIBUNG
DER
BEDIENUNG
DIESES
GERATES
IST IN DER
BEDIENUNGSANLEITUNG
ENTHALTEN.
JC-272H
POUR
LA
DESCRIPTION
COMPLETE
DU
FONCTIONNE-
MENT
DE
CET
APPAREIL,
SE
REPORTER
AU
MODE
D'EMPLOI.

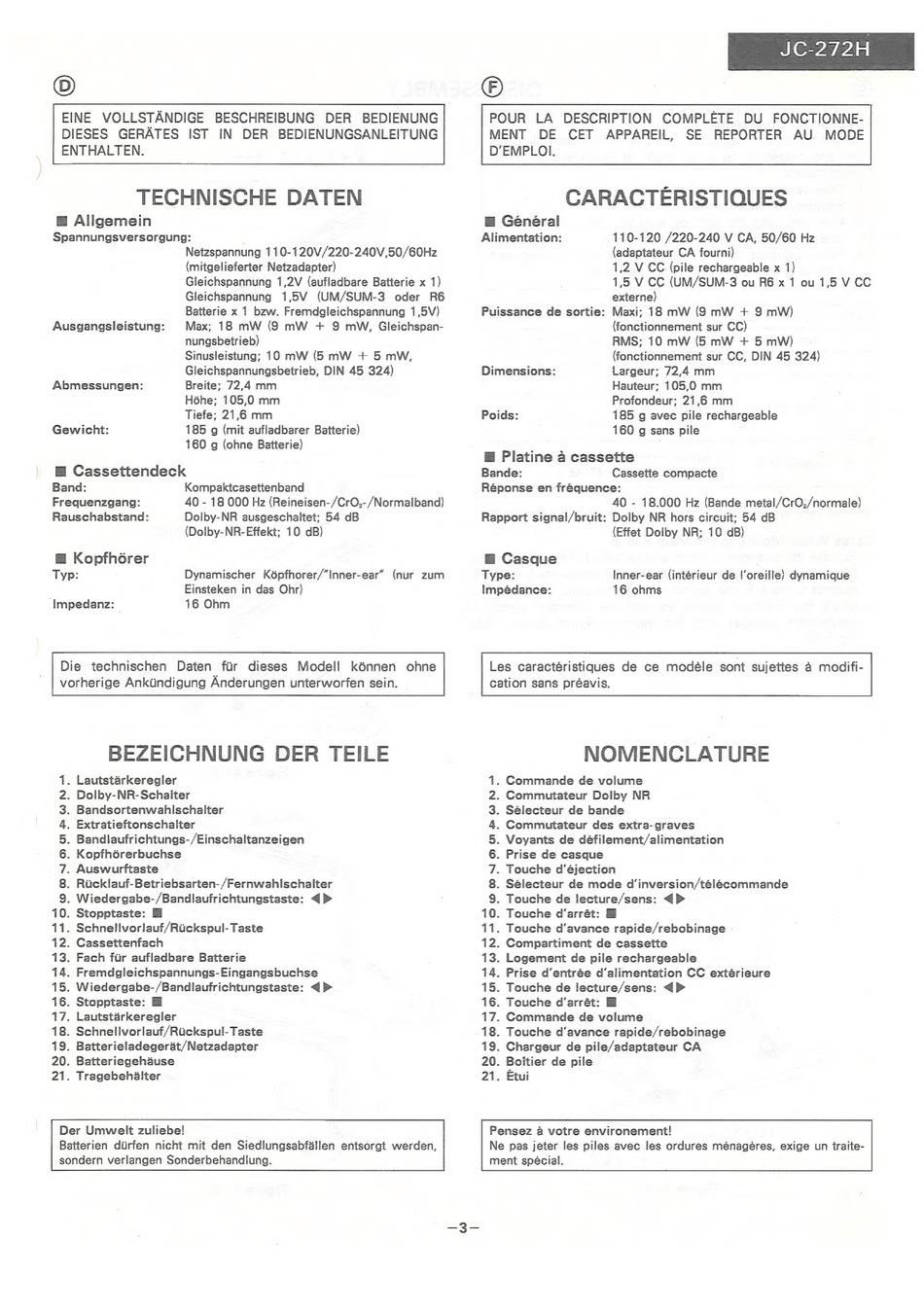

TECHNISCHE
DATEN
B Allgemein
Spannungsversorgung:
Netzspannung 110-120V/220-240V,50/60Hz
(mitgelieferter Netzadapter)
Gleichspannung 1,2V (aufladbare Batterie x 1)
Gleichspannung
1,5V
(UM/SUM-3
oder
R6
Batterie x 1 bzw. Fremdgleichspannung
1,5V)
Max; 18 mW
(9 mW
+ 9 mW,
Gleichspan-
nungsbetrieb)
Sinusleistung; 10 mW (5 mW
+ 5 mW,
Gleichspannungsbetrieb, DIN 45 324)
Ausgangsleistung:
Abmessungen:
Breite; 72,4 mm
Hoéhe; 105,0 mm
Tiefe; 21,6 mm
Gewicht:
185 g (mit aufladbarer Batterie)
160 g (ohne Batterie)
@ Cassettendeck
Band:
Kompaktcasettenband
Frequenzgang:
AO - 18 000 Hz (Reineisen-/CrO,-/Normalband)
Rauschabstand:
Dolby-NR ausgeschaltet; 54 dB
(Dolby-NR-Effekt; 10 dB)
@ Kopfhérer
Typ:
Dynamischer
Képfhorer/"Inner-ear"
(nur zum
Einsteken in das Ohr)
Impedanz:
16 Ohm
Die
technischen
Daten
fiir dieses
Modell
kénnen
ohne
vorherige Ankiindigung Anderungen unterworfen sein.
BEZEICHNUNG
DER TEILE
. Lautstarkeregler
. Dolby-NR-Schalter
. Bandsortenwahlschalter
. Extratieftonschalter
Bandlaufrichtungs-/Einschaltanzeigen
. Kopfhérerbuchse
. Auswurftaste
. Rucklauf-Betriebsarten-/Fernwahlschalter
. Wiedergabe-/Bandlaufrichtungstaste:
<>
. Stopptaste:
B
. Schnellvorlauf/Rickspul-
Taste
. Cassettenfach
. Fach fur aufladbare Batterie
. Fremdgleichspannungs-Eingangsbuchse
. Wiedergabe-/Bandlaufrichtungstaste:
<>
. Stopptaste:
Hf
. Lautstarkeregler
. Schnellvorlauf/Ruckspul-Taste
. Batterieladegerat/Netzadapter
. Batteriegehause
. Tragebehalter
OHONAMDGPWNH
Der Umwelt zuliebe!
Batterien dirfen nicht mit den Siedlungsabfallen
entsorgt werden,
sondern verlangen Sonderbehandlung.
CARACTERISTIQUES
@ Général
Alimentation:
110-120 /220-240 V CA, 50/60 Hz
(adaptateur CA fourni)
1,2 V CC (pile rechargeable x 1)
1,5 V CC (UM/SUM-3 ou R6 x 1 ou 1,5 V CC
externe)
Maxi; 18 mW
(9 mW
+ 9 mW)
(fonctionnement sur CC)
RMS; 10 mW (5 mW
+ 5 mW)
(fonctionnement sur CC, DIN 45 324)
Largeur; 72,4 mm
Hauteur; 105,0 mm
Profondeur; 21,6 mm
185 g avec pile rechargeable
160 g sans pile
Puissance de sortie:
Dimensions:
Poids:
Platine a cassette
Bande:
Cassette compacte
Réponse en fréquence:
40 - 18.000 Hz (Bande metal/CrO./normale)
Rapport signal/bruit:
Dolby NR hors circuit; 54 dB
(Effet Dolby NR; 10 dB)
@ Casque
Type:
Inner-ear (intérieur de l'oreille) dynamique
Impédance:
16 ohms
Les caractéristiques de ce modéle
sont sujettes 4 modifi-
cation sans préavis.
NOMENCLATURE
. Commande
de volume
Commutateur
Dolby NR
. Sélecteur de bande
Commutateur
des extra-graves
Voyants de défilement/alimentation
. Prise de casque
. Touche d'éjection
. Sélecteur de mode
d'inversion/télecommande
. Touche de lecture/sens:
<>
. Touche d'arrét:
. Touche d'avance rapide/rebobinage
. Compartiment de cassette
. Logement de pile rechargeable
. Prise d'entrée d'alimentation CC extérieure
. Touche de lecture/sens: <>
. Touche d'arrét:
OONODUEPWN
. Commande
de volume
. Touche d'avance rapide/rebobinage
. Chargeur de pile/adaptateur CA
. Boitier de pile
. Etui
Pensez a4 votre environement!
Ne pas jeter les piles avec les ordures ménagéres, exige un traite-
ment spécial.
