Einstellung
der
Differenz
in
der
FWD
(Vorlauf)/REV
(Ricklauf)-Bandgeschwindigkeit
1. Den Frequenzzahler an die kopfhérerklemme anschlieRen.
2. Das Testband MTT-111
einsetzen und in den FWD- und REV-
Betriebsarten wiedergeben.
3. Das Muster *3, 4,5 oder 6 der Frequenzdifferenz (FWD-REV)
nach ldéten.
[ 60 bis 100 Hz
| 100 Hz oder dartiber
| Léten von *3
| Léten von *3 und 4
—60 Hz bis —100 Hz
Léten von *5
| —100 Hz oder dariiber
Léten von *5 und 6
Wenn Frequenzdifferenz mehr als + 60 Hz ist, einstellen.
Zum
Betadtigen
des
Mechanismus
nach
Entfernung der Leiterplatte
Vorbereitung (Siehe Abbildungen 10 und 12.)
1. Die 2 Motorleitungen (A, B) mit den 2 Solenoidleitungen (C,
D) verbinden.
(Den Polaritét Beachtung schenken.)
2. Den ktinstlichen Schalter verbinden und einschalten.
3. Die Bandlauf-Blindsignalleitung (E) verbinden.
4. Den Strom einschalten.
Betrieb
1. Wiedergabe
(1) Die PLAY-Taste driicken.
(2) Wenn
der
Motor
anspringt,
den
kinstlichéen
Schalter
auschalten.
2. Richtung
(1) Wenn
der Wiedergabebetrieb
beendet
ist, die PLAY-
Taste nochmals driicken.
(2) Wenn
der Motor
in Gegenrichtung
anspringt und das
Solenoid
betatigt
wird,
den
kunstlichen
Schalter
einschalten.
(3) Wenn
das Solenoid
erneut ausgelést wird, den kinst-
lichen Schalter ausschalten.
3. Stopp/Schnellvorlauf/Rickspulung
in der Wiedergabe-
Betriebsart
(1) Die STOP-, FF- bzw. REW-Taste driicken.
(2) Wenn
der Motor
anspringt,
den
kinstlichen
Schalter
einschalten.
4. Schnellvorlauf/Rickspulung in der Stopp-Betriebsart
Den kiinstlichen Schalter ausschalten und die FF- oder REW-
Taste driicken.
5. Bandende
(1) Auf eine der obenerwahnten Betriebsarten einstellen.
(2) Die Bandlauf-Blindsignalleitung (E) abschneiden.
Vorsicht
1.Wenn
die
Fernbedienung
oder
die
Laufwerktasten
am
Hauptgerat
unwirksam
werden,
den
kunstlichen
Schalter
einschalten und die Ruckstellklemme
(oder den Stift 32 des
IC5) an die Erdung ca. 1 Sekunde anschlieRen.
2. Sich hiten, die flexible Leiterplatte zu biegen.
Die Haupt-
leiterplatte sorgfaltig behandeln.
3. Beim
Zurtickbringen
in Anfangszustand
das Lot am
Platz,
in dem
die angeschlossene
Leitung ausgenommen
wurde,
entfernen.
NOVA 7A a
JC-272H
@
Ajustement de la différence de la vitesse de défilement
par FWD (avance)/REV (inversion)
1. Connecter le fréquenceméire a la borne de casque.
2. Mettre
la bande
d'essai
MTT-111
en place et effectuer la
lecture par les modes FWD et REV.
3. Souder
les modéles
*3, 4, 5 et 6 selon la différence
de
fréquence (FWD-REV).
08 100 Hz
Plus de 100 Hz
Souder *3 et 4
—60 Hz a —100 Hz
Souder *5
Plus de —100 Hz
Souder *5 et 6
Effectuer l'ajustement si la difference de fréquence est plus de
+ 60 Hz.
Pour
fonctionner
le mécanisme
en
enlevant
P.M.I.
Préparation (Voir les Figs. 10 et 12)
1. Raccorder 2 fils du moteur
(A, B) avec 2 fils de solénoide
(C, D). (Faire attention a la polarité)
2. Connecter le commutateur fictif et le mettre en circuit.
3. Raccorder le fil de signal fictif pour le défilement de bande
(E).
4. Alimenter la source.
Opération
1. Lecture
(1) Appuyer sur la touche PLAY.
(2) Mettre le commutateur fictif hors circuit lorsque le moteur
commence
a marcher.
2. Direction
(1) Lorsque
la lecture
s'achéve,
réappuyer
sur
la touche
PLAY.
(2) Mettre le commutateur fictif en circuit lorsque le moteur
commence
a défiler
dans
en
sens
inverse
et que
le
solénoide soit actionné.
(3) Lorsque
le solénoide
est relaché, mettre
le commuta-
teur fictif hors circuit.
3. Fonctions
d'arrét/avance
rapide/rebobinage
dans
le
mode de lecture
(1) Appuyer sur la touche STOP, FF ou REW.
(2) Lorsque
le moteur
commence
a défiler,
mettre
le
commutateur fictif en circuit.
4. Fonctions
d'avance
rapide/rebobinage
dans
le mode
d'arrét
Mettre le commutateur
fictif hors circuit et appuyer sur la
touche FF ou REW.
5. Fin de défilement de bande
(1) Régler sur l'un des modes ci-dessus.
(2) Couper le fil fictif pour le défilement de bande (E).
Précautions
. Lorsque
la télécommande
ou
la touche
du
mécanisme
sur
l'unité
principale
n'est
pas
inopérante,
mettre
le
commutateur
fictif en
circuit,
et raccorder
la borne
de
remise
a zéro
(ou la broche
32
de
IC5)
avec
la terre
environ 1 seconde.
=
2. Faire attention a ne pas courber la P.M.I. flexible. Prendre
garde pour manipuler la P.M.I. principale.
3. Pour remetire en état initial, dessouder de la partie ou les
fils connectés ont été enlevés.
1C2 Pin l4
C2
Pins
To
SOLENOID
Page|
§b & 5-0 Eh
a
og bw anRo Sh
ols ya
s
7 fio
IA
fae

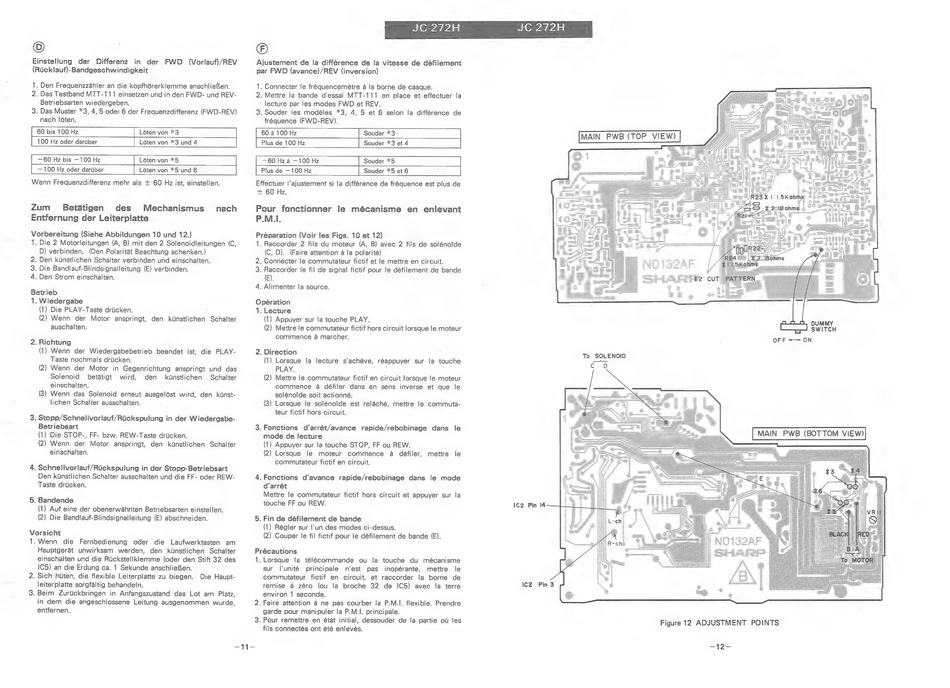

Figure 12 ADJUSTMENT
POINTS
a
A
-~
'awe
Clg ll
ale
:
Oe
bs if z. on
4
:
zag SP
