Installationsanweisung
Installation und Einstellung
Auf dieser Seite wird beschrieben, wie Sie das Cloud Gateway instal-
lieren und einstellen.
Um das Cloud Gateway zu nutzen, müssen Vorgaben beachtet werden,
die für die Kommunikation von Cloud Gateway und dem zu verbinden-
dem Produkt (Gerät für Klimatisierung / Heizung / Ventilation usw.) erfüllt
sein müssen. Das zu verbindende Geräte muss durch das Cloud Gate-
way registriert sein.
Die Installation muss in entsprechender Reihenfolge durchgeführt wer-
den.
SCHRITT 1. Vorbereitung der Installation und Geräteadresse ein-
stellen
Überprüfen Sie vor der Installation des Cloud Gateways die Netzwerk-
Konfiguration mit dem Gerät, das an die Stromversorgung vom Cloud
Gateway angeschlossen ist. Weisen Sie dem angeschlossenen Gerät
eine Adresse zu, die sich nicht mit der einer anderen überschneidet.
SCHRITT 2. Installation des Produkts
Das Cloud Gateway installieren und die Leitungen für die Stromver-
sorgung und für die Kommunikation anschließen.
SCHRITT 3. Nach dem Gerät suchen
Nach dem Gerät suchen, das Sie benutzen wollen, und speichern.
SCHRITT 4. Die App-ThinQ installieren oder die BECON-Cloud
koppeln
Siehe dazu das Dokument ‚Connecting LG ThinQ and LG Electronics'
(LG ThinQ und Gerät LG Electronics verbinden).
SCHRITT 5. ThinQ App oder die BECON-Cloud aktivieren
Um das gesuchte Gerät zu steuern/überwachen, mit der ThinQ-App
oder der BECON-Cloud sperren.
16 Cloud-Gateway
!
ACHTUNG
Die Installationsarbeiten erfordern spezielle Kenntnisse.
Daher müssen die auf dieser Seite genannten Installationsinhalte von
einem qualifizierten Installateur durchgeführt werden.
* Beachten Sie die aktuellen technischen Informationen zur BECON-
Cloud-Verriegelung und Installation.
Bei Fragen oder Wünschen zur Installation wenden Sie sich bitte an das
Service-Center oder das von LG anerkannte Installationsfachgeschäft.

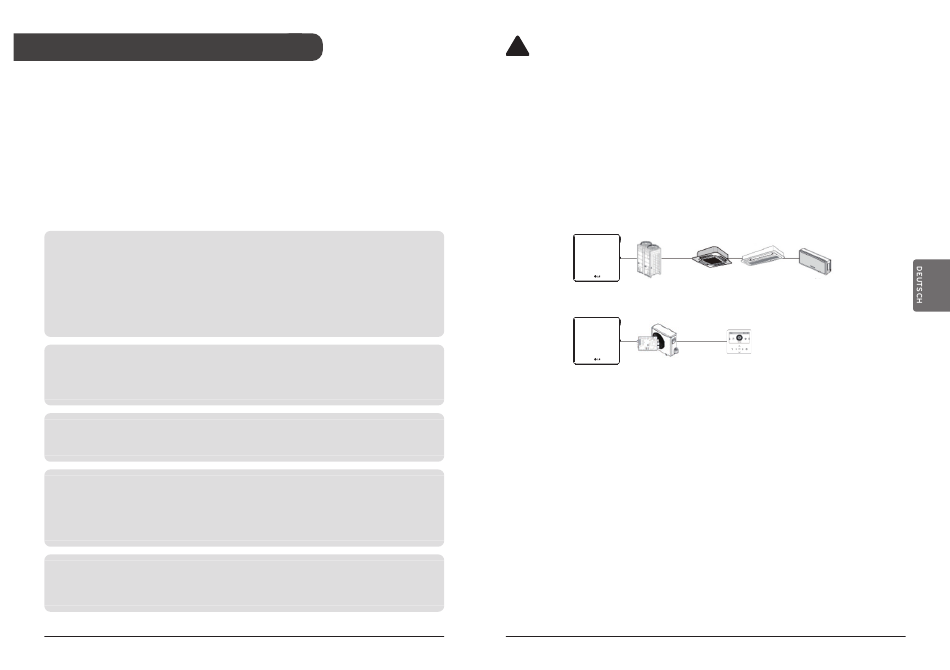

Überprüfung der Installationsumgebung und Ein-
stellung der Geräteadresse
Außeneinheit
THERMA V
PI485
HINWEIS :
• Die von LG Electronics garantierte maximal zulässige kabelgebundene Distanz
für die Kommunikation der Geräte beträgt 1000 m. Das Cloud Gateway und das
am weitesten entfernte Gerät dürfen maximal 1000 m voneinander entfernt sein;
• Das Kommunikationskabel sollte einen Querschnitt von über 2x 0,75 mm² oder
2x 1.0 mm² haben (Abgeschirmtes Kabel, 2 Adern × 1,0 mm²). Das Stromkabel
muss eine Querschnittfläche von 0,5 mm² haben. Alternativ kann auch ein
abgeschirmtes Kabel 4x 0,75 mm² oder 4x 1.0 mm² verwendet werden. 2 Adern
werden dann für die Kommunikation (BUS) genutzt und 2 Adern für die
Stromversorgung von dem Gateway über die Schnittstelle PI485.
• Legen Sie die Adresse so fest, dass sie sich nicht mit der Adresse eines an-
deren Geräts desselben Typs überschneidet.
• Sind mehrere verschiedene WLAN-Geräte mit dem Router verbunden, an den
das Cloud Gateway angeschlossen wird, kann es zu Fehlfunktionen im WLAN
kommen (z. B. langsame Übertragung, Verbindungsunterbrechungen usw.). In
diesem Fall wird empfohlen, für den Anschluss des Cloud Gateways einen sep-
araten Router oder eine kabelgebundene Verbindung zu verwenden.
Inneneinheit 1 Inneneinheit 2 Inneneinheit 3
Einstel- Einstel- Einstel-
ladresse 00 ladresse 01 ladresse 0F
Einstelladresse 00
Installationshandbuch 17
