Anschluss der RS485-Kommunikationsleitung
Eine Einheit von Cloud Gateway kann bis zu 16 Geräte verbinden
(Inneneinheit, Ventilation, THERMA V).
Werden mehrere Geräte verbunden, muss die Verbindung mit einer
BUS-Verkabelung hergestellt werden.
Ansonsten können das Fehlfunktionen bei dem Cloud Gateway
auftreten.

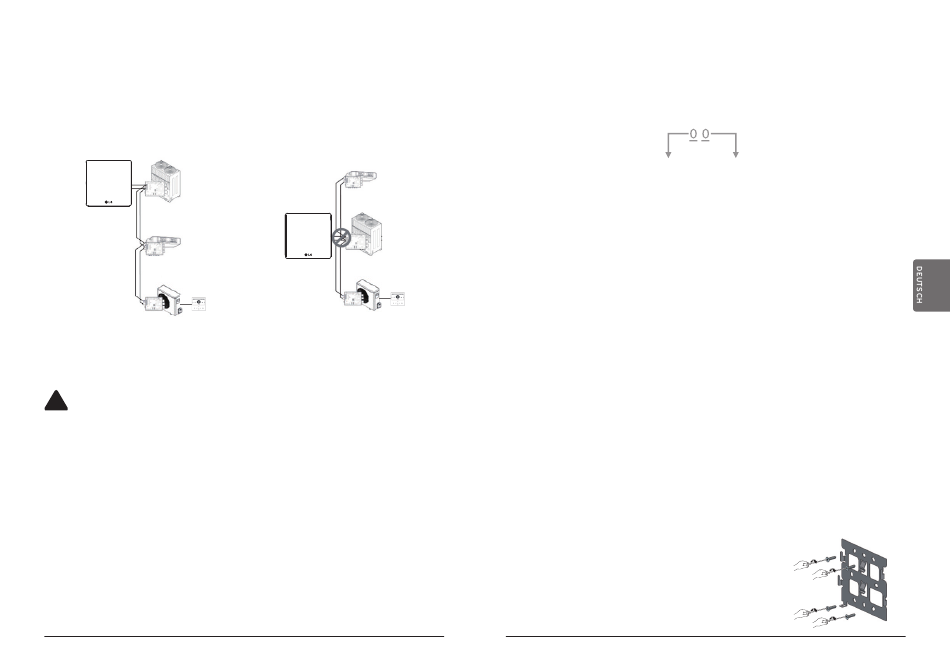

<Korrektes Beispiel: Anschluss im
RS485-BUS-Format>
!
ACHTUNG
Weil das Cloud Gateway immer der Master-Regler ist, können an-
dere Master-Regler nicht über dieselbe Kommunikationsleitung in-
stalliert werden.
Einstellung der Adresse der Inneneinheit-Zentrals-
teuerung
Zunächst muss jedem Gerät (Inneneinheit, Gerät für Ventilation,
THERMA V-Gerät) eine Adresse zugewiesen werden, die sich nicht mit
der eines anderen Geräts in der gesamten mit dem Cloud Gateway ver-
bundenen Installation überschneidet.
Die Adresse des Geräts muss im Bereich 00~0F festgelegt werden.
Die Adresse einer THERMA V muss beim RS3-Fernregler als 00
eingestellt werden.
18 Cloud-Gateway
<Falsches Beispiel: Anschluss im
RS485-STAR-Format>
Hinweis: Vergabe der Nummer der Außeneinheit und der Inneneinheit
Wenn es sich bei der Außeneinheit um ein Multi V-Produkt handelt, wird
empfohlen, die erste Ziffer der Adresse als Außengerätenummer
einzustellen und die zweite Ziffer als Innengerätenummer zu klassi-
fizieren, sodass die Systemzusammensetzung und -aufteilung während
der Adresseinstellung leicht identifiziert werden kann.
Nummer der Außeneinheit (Gruppe)
Hinweis: Einstellmethode der Zentralsteuerungsadresse der Inneneinheit
Die Methode zur Einstellung der Zentralsteuerungsadresse kann je
nach Inneneinheit oder Fernbedienungsart unterschiedlich sein;
gehen Sie daher bei der Einstellung der Adresse nach dem Hand-
buch der Inneneinheit oder der Kabelfernbedienung vor.
Installation des Produkts und Anschluss der
RS485-Kommunikationsleitung
Installation des Produkts
Das Cloud Gateway wird wie folgt installiert und verkabelt.
1. Legen Sie fest, wo das Cloud Gateway installiert werden soll.
- Bevor Sie das Gerät an der Wand anbringen, prüfen Sie, ob die
Stelle für den Anschluss hinsichtlich Stromversorgungskabel,
RS485-Kabel und Ethernet-Kabel etc. geeignet ist.
HINWEIS :
Während der Installationsarbeiten sollte das Produkt, das mit dem
Cloud Gateway verbunden wird, ausgeschaltet sein. Ist das
angeschlossene Produkt eingeschaltet, könnte beim Cloud Gateway
bei der Installation ein Fehler oder ein Schaden auftreten.
2. Die Grundplatte zur Wandinstallation des
Cloud Gateway an der Wand anbringen.
Nummer der Inneneinheit
Installationshandbuch 19
