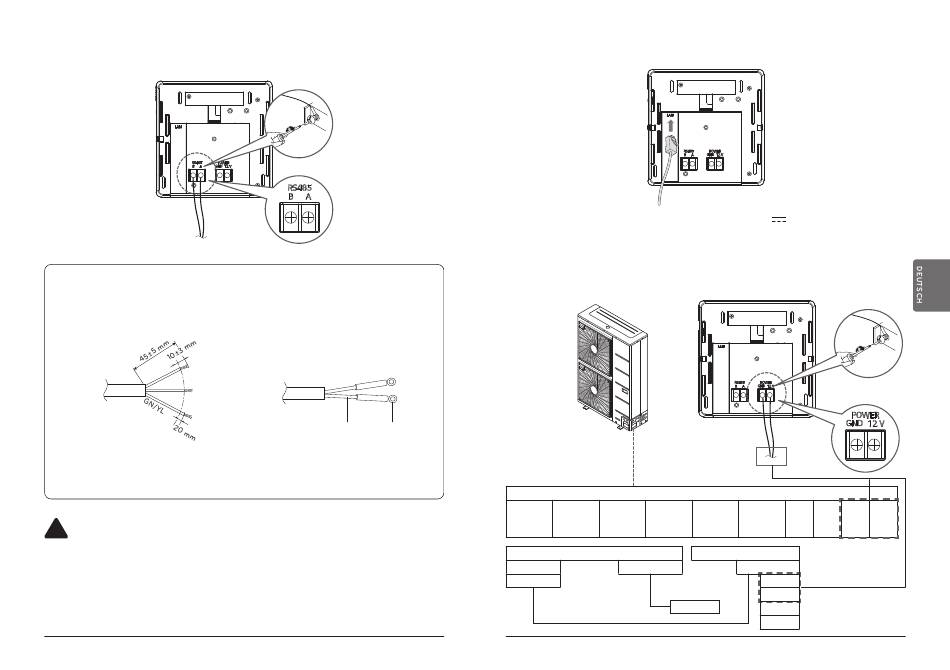

3. Das RS485-Kabel an den RS485-Anschluss auf der Rückseite des
Cloud Gateway-Hauptgeräts anschließen.
Entfernen Sie bei der T/B-Verkabelung die Ummantelung mithilfe der
Führung, wie in der folgenden Abbildung gezeigt, und führen Sie dann eine
kurze Schutzhülse in den O-Ring oder die U-Klemme zur Verkabelung ein.
<Hülsenentnahmeführung>
!
ACHTUNG
Da der Anschluss des RS485-Kommunikationskabels eine Polarität
hat, achten Sie darauf, dass Sie die Anschlüsse zweier Leitungen
nicht vertauschen.
Achten Sie beim Anschluss der Leitung in der Rückgewinnungsstruk-
tur auf die Biegung des RS485-Kommunikationskabels.
20 Cloud-Gateway
Max 1000 m, 2 Adern, 1,0 mm²,
abgeschirmtes Kabel für BUS-Komminikation
Hülse
O-Ring
<Anwendungsbild von O-Ring
und Hülse>
4. Das Ethernet-Kabel am LAN-Anschluss auf der Rückseite des
Cloud Gateways anschließen.
5. Das von der Außeneinheit kommende 12 V
sorgungskabel am Stromversorgungsanschluss auf der Rückseite
des Cloud Gateway-Hauptgeräts anschließen. Siehe hierzu Hin-
weis zur Verwendung eines 4-adrigen geschirmten Kabels für
Kommunikation und Stromversorgung Gateway.
Anschluss der Außeneinheit
Außenein
Außenein
Innenein-
Innenein-
heit B
heit A
heit B
heit A
AWHP Haupt PCBA Konnektor
CN_CP_N
CEN1_WH_J
CN_CP_L
CN_OUT
-Stromver-
Zentrale
Zentrale
Trocken
Trocken
Steuerung
Steuerung
GND 12 V
1
2
B
A
PI485 Konnektor
CN_PWR
+10V
GND
BUS-A
BUS-B
Installationshandbuch 21
