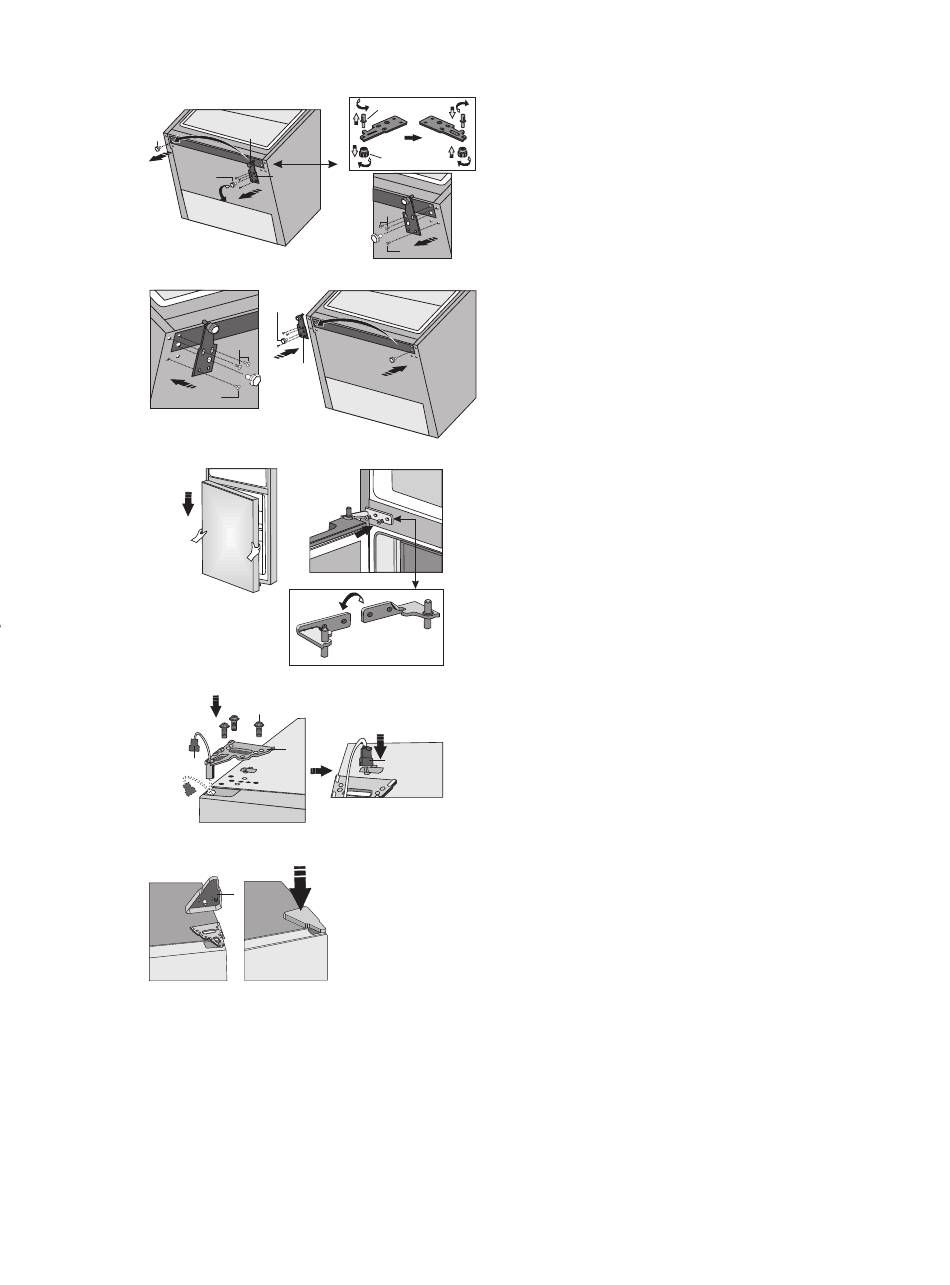

11. Kippen Sie das Gerät nach hinten und entfernen Sie den verstellbaren Fuß (11).
12.
12
11
11
13.
2
1
14.
15.
2
A
16.
1
17. Öffnen Sie die Gerätetür und ersetzen Sie die Türablagen; schließen Sie danach die Gerätetür.
18
13
12
14
2
1
11
14
3
A
Entfernen Sie die obere Scharnierabdeckung (1).
Lösen Sie die drei Schrauben des unteren
Scharniers (14) und entfernen Sie es.
Entfernen Sie den zusätzlichen Fuß (12)
vom unteren Scharnierstift (13). Schrauben
Sie den Stift (13) aus dem unteren Scharnier
heraus und schrauben Sie ihn zusammen
mit dem zusätzlichen Fuß (12) auf die
gegenüberliegende Seite des Scharniers.
Befestigen Sie das Scharnier (14) mit den
Schrauben auf der gegenüberliegenden
Seite. Die Schrauben sollten in der in der
Abbildung unten gezeigten Reihenfolge
angebracht werden. Zuerst Schraube 1
festziehen, dann Schrauben 2. Dann die
Stellfüße (11) anschrauben.
Setzen Sie die untere Tür auf das untere
Scharnier und halten Sie sie fest. Drehen
Sie das mittlere Scharnier um 180°. Bringen
Sie die Unterlegscheibe in die richtige
Position und stellen Sie die Position des
mittleren Scharniers so ein, dass die untere
Tür montiert und befestigt werden kann.
Positionieren Sie ordnungsgemäß die obere
Tür, führen Sie den Steckverbinder (A)
durch das Loch im oberen Scharnier (3) und
befestigen Sie ihn mit den Schrauben (2).
Halten Sie die obere Tür fest, während Sie
diese positionieren. Verbinden Sie den
Steckverbinder (A).
