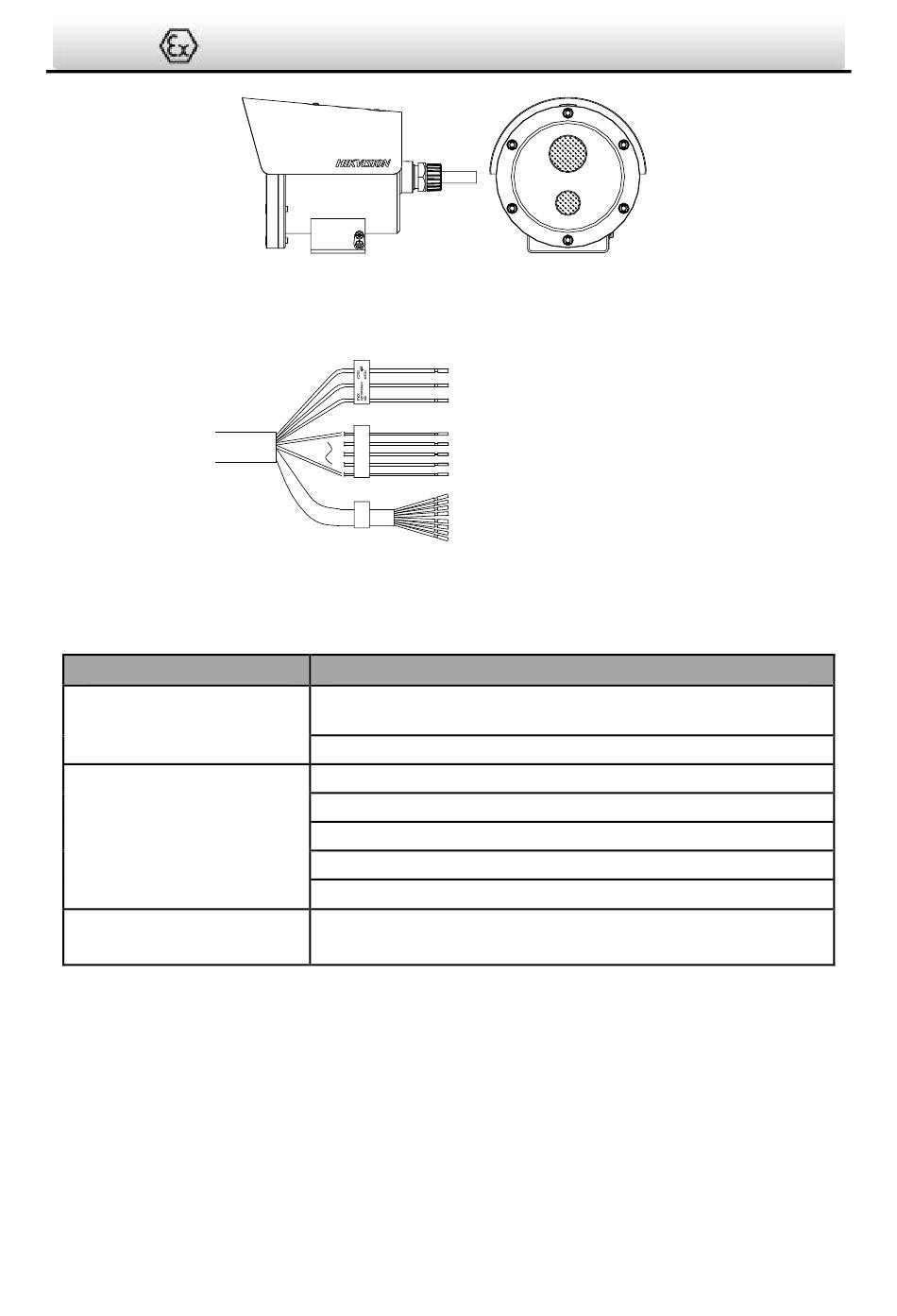

Afbeeldingen 1-4 Overzicht explosiebestendige netwerkbulletcamera (2)
2.2 Kabelbeschrijvingen
Kabels
Stroomvoorziening
Alarm In/Uit
Netwerk
Opmerking:
ALARM_IN1 en ALARM_UIT1 (ALARM_IN2 en ALARM_UIT2) moeten in paren worden
gebruikt voor alarmin- en -uitgangen.
Netwerkbulletcamera· Snelstartgids
Afbeeldingen 1-5 Overzicht van de kabels
Tabellen 1-2 Beschrijving van de kabels
Omschrijving
Voltage: 100 VAC tot 240 VAC (ROOD/ZWART)
GEEL/GROEN: voor aarding
GEEL/BLAUW: ALARM_IN1
WIT/ROOD: ALARM_UIT1
GEEL/ORANJE: ALARM_IN2
WIT/PAARS: ALARM_UIT2
GEEL/ZWART: ALARM_GND
Voor netwerkcommunicatie
PoE (802.3 at, 42.5 tot 57 VDC), 0.2 tot 0.3 A
Stroomvoorziening
Alarm In/Uit
Netwerk
