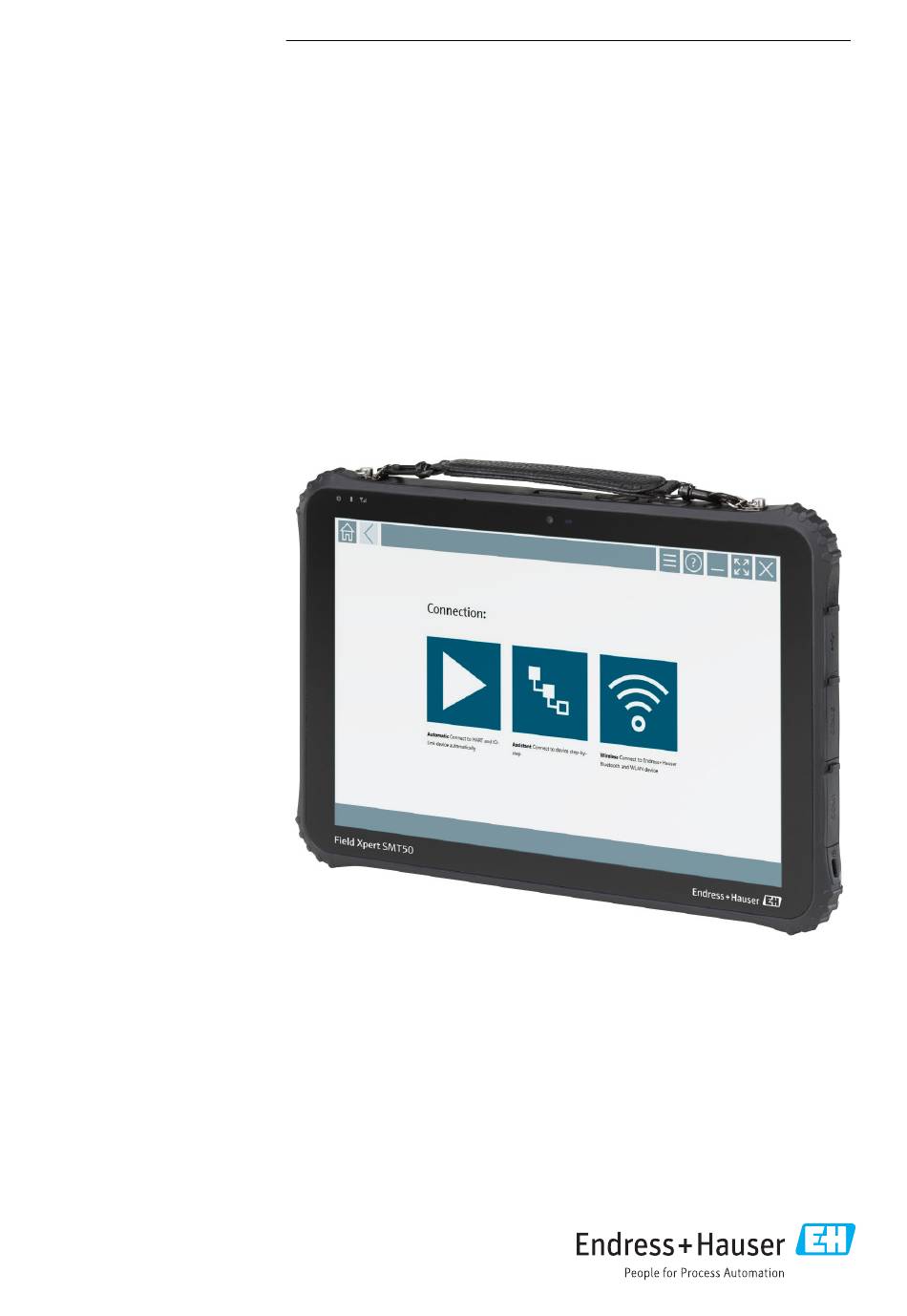

- Seite 1 Products Solutions Services BA02053S/04/DE/06.24-00 71677936 2024-11-01 Betriebsanleitung Field Xpert SMT50 Universeller, leistungsstarker Tablet PC zur Gerätekonfiguration...
- Seite 2 Änderungshistorie Field Xpert SMT50 Änderungshistorie Softwareversion Betriebsanleitung Änderungen 1.05.xx BA02053S/04/DE/ Erstversion 01.20 1.05.xx BA02053S/04/DE/ Korrekturen 02.21 1.06.xx BA02053S/04/DE/ • Screenshots ab dieser Version in Englisch 03.22 • Kapitel 5.3: Software Update Service • Kapitel 8.5 "Fieldgate PAM SFG600 über PROFINET" entfernt •...
- Seite 3 Field Xpert SMT50 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 Informationsseiten ....22 Dokumentfunktion ....4 Kommunikationstreiber und Symbole .
- Seite 4 Hinweise zum Dokument Field Xpert SMT50 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungs- beseitigung, Wartung und Entsorgung.
- Seite 5 Field Xpert SMT50 Hinweise zum Dokument Symbol Bedeutung Zu beachtender Hinweis oder einzelner Handlungsschritt … Handlungsschritte Ergebnis eines Handlungsschritts Hilfe im Problemfall Sichtkontrolle 1.2.3 Field Xpert Symbole Symbol Bedeutung Tablet ein- und ausschalten. Windows-Taste Funkkommunikation (WLAN, WWAN, GPS, Bluetooth) Akku Offline Dynamic Installed Base Analysis Funktion (DIBA) öffnen.
- Seite 6 Runterscrollen Aktualisieren FDI Package Manager öffnen. Informationen aufklappen. Informationen zuklappen. Verbindungsaufbau Automatisch Verbindungsaufbau Assistent (manuell) Verbindungsaufbau Endress+Hauser WLAN- und Bluetooth-Feldgeräte RFID Netilion (Cloud) Favoriten Tastatur Kamera Verknüpfung zu Netilion Library Anhängen von Fotos und PDFs an ein Asset in Netilion Library Funktion ausführen.
- Seite 7 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Mat- rixcode auf dem Typenschild einscannen Field Xpert SMT50 • Technische Information TI01555S •...
- Seite 8 Grundlegende Sicherheitshinweise Field Xpert SMT50 Grundlegende Sicherheitshinweise Die mitgelieferte Betriebsanleitung mit Sicherheitshinweisen des Herstellers des Tablet PC sind zu beachten. Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedin- gungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht.
- Seite 9 Field Xpert SMT50 Produktbeschreibung Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. ‣ Die nationalen Vorschriften bezüglich Reparatur eines elektrischen Geräts beachten. ‣ Nur Original-Ersatzteile und Zubehör verwenden. Produktsicherheit Das Gerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher gebaut...
- Seite 10 Produktbeschreibung Field Xpert SMT50 1 Vorderansicht Tablet PC Status LEDs: (Power / Ladeanzeige / WLAN) Frontkamera Programmierbare Tasten P1/P2 Lautstärketasten Ein/Aus-Taste USB 2.0 DB-9 Serial COM 2: RS-485 fixed (Pin1: D+ / Pin2: D- / Pin5: GND) DB-9 Serial COM 1: RS-232 fixed (Standard) Slot für Kensington-Schloss...
- Seite 11 Field Xpert SMT50 Produktbeschreibung Komponente Beschreibung Lautstärketasten Einstellen der Lautstärke Ein/Aus-Taste Ein- oder Ausschalten des Tablet PC 2 Rückansicht Tablet PC Austauschbarer Akku (SIM- und SD-Kartenslot befinden sich unterhalb des Akkus) Rückseiten-Kamera Lautsprecher links Lautsprecher rechts Taste F: Taschenlampe...
- Seite 12 Die Field Xpert Software ist bei der Auslieferung bereits auf dem Tablet PC installiert. Für eine bestimmungsgemäße Verwendung der Software müssen Sie die Software zuerst akti- vieren. Dazu benötigen Sie ein Benutzerkonto im Software Portal von Endress+Hauser. Endress+Hauser Software Portal: https://www.software-products.endress.com/...
- Seite 13 • Lieferung auf Vollständigkeit prüfen • Alle mitgelieferten Unterlagen aufbewahren Das Gerät darf nicht in Betrieb genommen werden, wenn vorab festgestellt wird, dass der Inhalt beschädigt ist. In diesem Fall an die Endress+Hauser Vertriebszentrale wen- den: www.addresses.endress.com Das Gerät möglichst in der Originalverpackung an Endress+Hauser zurückschicken.
- Seite 14 Warenannahme und Produktidentifizierung Field Xpert SMT50 Lieferumfang • Tablet PC Field Xpert SMT50 • AC-Ladegerät mit Gerätekabel gemäß Bestellung • Software und Schnittstellen/Modems gemäß Bestellung • Betriebsanleitung mit Sicherheitshinweisen von Bressner Produktidentifizierung 4.2.1 Typenschild A0056831 Endress+Hauser Software ID Endress+Hauser Produktname...
- Seite 15 Field Xpert SMT50 Installation 4.2.2 Herstelleradresse Hardware Bressner Technology GmbH Industriestrasse 51D 82194 Groebenzell Deutschland www.bressner.de Software Endress+Hauser Process Solutions AG Christoph Merian-Ring 12 4153 Reinach Schweiz www.endress.com Lagerung und Transport Für den Transport immer die Originalverpackung verwenden. 4.3.1 Lagertemperatur –20 …...
- Seite 16 Installation Field Xpert SMT50 Software aktualisieren Software Update Service Die inklusive Wartungsperiode beginnt mit der Erstellung der Lizenz und endet automa- tisch nach einem Jahr. Software-Updates können auch zu einem späteren Zeitpunkt geladen werden, wenn das Software-Release innerhalb einer gültigen, aktiven Wartungsperiode veröffentlicht wurde.
- Seite 17 Field Xpert SMT50 Bedienung Bedienung Schäden an Gehäuse und Komponenten vermeiden: ‣ Das Gerät immer auf eine stabile Oberfläche legen. ‣ Die Belüftungsöffnung nicht abdecken oder durch Objekte blockieren. ‣ Das Gerät von Flüssigkeiten fernhalten. ‣ Das Gerät weder direkter Sonneneinstrahlung noch starker Staubeinwirkung aussetzen.
- Seite 18 Inbetriebnahme Field Xpert SMT50 Mögliche Aktionen: • Gerät verriegeln • Zu einem anderen Benutzer wechseln • Abmelden • Passwort ändern • Task Manager aufrufen • Gerät herunterfahren oder neustarten Inbetriebnahme Der Tablet PC kann über den AC-Adapter oder den Lithium-Ionen-Akku gespeist werden.
- Seite 19 Field Xpert SMT50 Inbetriebnahme Akku einsetzen, Akkudeckel wieder aufsetzen und Verriegelung schliessen, indem der Schieberegler nach rechts gedrückt wird. Der Akku ist eingesetzt. Akku aufladen Der Lithium-Ionen-Akku ist beim Kauf wegen den Transportsicherheitsvorschriften nicht vollständig aufgeladen. Der Akku muss eingesetzt sein.
- Seite 20 Beschreibung Field Xpert Software Field Xpert SMT50 Das Netzkabel an eine Netzsteckdose anschließen. Der Tablet PC darf nur mit dem zugehörigen AC-Adapter verwendet werden. Wenn der Tablet PC an eine Steckdose angeschlossen und der Akku eingesetzt ist, wird der Tablet PC über die Steckdose gespeist.
- Seite 21 Field Xpert SMT50 Beschreibung Field Xpert Software Menüseiten ‣ In der Kopfzeile der Startseite auf das Symbol tippen. Folgende Seite wird angezeigt: 4 Beispiel Menüseite Startseite "Connection" aufrufen Zurück zur vorherigen Seite Weitere Menüseiten Fußzeile / Statuszeile Tastatur öffnen Weitere Funktionen aufrufen, abhängig von der Tablet PC Version...
- Seite 22 Kommunikationstreiber und Gerätetreiber installieren Field Xpert SMT50 Informationsseiten ‣ In der Kopfzeile der Startseite auf das Symbol tippen. Folgende Seite wird angezeigt: 5 Beispiel Informationsseite Startseite "Connection" aufrufen Zurück zur vorherigen Seite Weitere Informationsseiten Fußzeile / Statuszeile Tastatur öffnen Weitere Funktionen aufrufen, abhängig von der Tablet PC Version...
- Seite 23 Field Xpert SMT50 Kommunikationstreiber und Gerätetreiber installieren Wenn Sie die Field Xpert Software starten und der Tablet PC mit dem Internet verbunden ist, sucht die Software automatisch nach neuen DTMs. Neue DTMs werden auf den Tablet PC heruntergeladen und automatisch installiert.
- Seite 24 FDI – FDI Package Manager Voraussetzungen Die erforderlichen Treiber wurden auf dem Tablet PC heruntergeladen. Für Endress+Hauser Feldgeräte können Sie die Gerätetreiber entweder auf der jeweiligen Produktseite oder über das Endress+Hauser Software-Portal runterladen. Für das Soft- ware-Portal ist eine Registrierung erforderlich.
- Seite 25 IODD – IODD DTM Configurator Voraussetzungen Die erforderlichen Treiber wurden auf dem Tablet PC heruntergeladen. Für Endress+Hauser Feldgeräte können Sie die Gerätetreiber entweder auf der jeweiligen Produktseite oder über das Endress+Hauser Software-Portal runterladen. Für das Soft- ware-Portal ist eine Registrierung erforderlich.
- Seite 26 Betrieb Field Xpert SMT50 Auf dem Startbildschirm des Tablet PCs auf die Verknüpfung IODD DTM Configurator tippen. Folgende Ansicht wird angezeigt: Entweder auf Add IODD, Add IODD collection (Folder) oder Add IODD collection (Zip) tippen. Datei (*.xml oder *.zip) oder Ordner wählen.
- Seite 27 Field Xpert SMT50 Betrieb ‣ Auf dem Startbildschirm des Tablet PCs auf die Verknüpfung Field Xpert tippen. Die Field Xpert Software wird gestartet. Die Startseite wird angezeigt: Die Field Xpert Software unterscheidet zwischen drei Arten, eine Verbindung zum Feld- gerät aufzubauen.
- Seite 28 Betrieb Field Xpert SMT50 10.2 Übersicht Verbindungsarten, Protokolle und Schnittstellen 10.2.1 Übersicht Verbindungsarten Die Field Xpert Software unterscheidet zwischen drei Arten, eine Verbindung zum Feldgerät aufzubauen. Welche Variante möglich ist, ist von dem Protokoll, der Schnittstelle (Modem / Gateway) und dem Feldgerät abhängig.
- Seite 29 Field Xpert SMT50 Betrieb Verbindungsart "Assistent" Protokoll Schnittstelle (Schnittstelle, Modem, Gateway) HART • Commubox FXA195 • Viator Bluetooth Modem IS • Viator USB modem mit PowerXpress • FieldPort SFP50 • Fieldgate SFG250 • Memograph RSG45 • Tank Scanner NXA820 • FieldGate SWG50 •...
- Seite 30 Betrieb Field Xpert SMT50 ‣ Auf das Symbol tippen. Die Field Xpert Software baut über die Schnittstelle (Modem) eine Verbindung zum angeschlossenen Feldgerät auf. Die Seite der Feldgeräte-DTM wird angezeigt. 10.4 Verbindung über "Assistant" aufbauen Voraussetzungen • Alle erforderlichen Kommunikationstreiber und Gerätetreiber sind in der Field Xpert Soft- ware integriert.
- Seite 31 Field Xpert SMT50 Betrieb Auf das Symbol tippen. Eine Übersicht aller verfügbaren Protokolle wird angezeigt. Endress+Hauser...
- Seite 32 Betrieb Field Xpert SMT50 Ein Protokoll wählen. Eine Übersicht aller unterstützten Schnittstellen (Modems / Gateways) wird ange- zeigt. Eine Schnittstelle wählen. Die weiteren Schritte sind von der gewählten Schnittstelle abhängig. Die Field Xpert Software führt Sie durch die erforderlichen Schritte. Wird auf einer Seite folgendes Symbol angezeigt, müssen Sie für den nächsten Schritt auf dieses Symbol tippen.
- Seite 33 Field Xpert SMT50 Betrieb Auf das Symbol tippen. Eine Live-Liste mit allen verfügbaren Endress+Hauser Bluetooth- und WLAN-Feld- geräten wird angezeigt. Sie können in der Live-Liste nach Bluetooth- und WLAN-Feldgeräten filtern. Wenn Sie auf das Symbol tippen, schalten Sie den Filter für die Bluetooth-Feldgeräte ein oder aus.
- Seite 34 User Name (admin) und Password eingeben und auf Login tippen. Die Seite der Feldgeräte-DTM (Default) oder der Feldgeräte-MSD des Feldgeräte wird ange- zeigt. Das Initialpasswort entspricht der Seriennummer des Feldgeräts. Für den Rücksetzcode Endress+Hauser Service kontaktieren. 10.6 Verbindung über "Wireless" WLAN aufbauen Voraussetzungen Alle erforderlichen Kommunikationstreiber und Gerätetreiber sind in der Field Xpert Software...
- Seite 35 Vorgehensweise, wenn das WLAN-Feldgerät nicht als Client im WLAN-Netzwerk inte- griert ist Auf das Symbol tippen. Eine Live-Liste mit allen verfügbaren Endress+Hauser Bluetooth- und WLAN-Feld- geräten wird angezeigt. Sie können in der Live-Liste nach Bluetooth- und WLAN-Feldgeräten filtern. Wenn Sie auf das Symbol tippen, schalten Sie den Filter für die Bluetooth-Feldgeräte ein oder...
- Seite 36 Betrieb Field Xpert SMT50 Hinter dem Feldgerät, das Sie parametrieren möchten, auf das Symbol tippen. Die Seite für die WLAN-Verbindung zum Feldgerät wird angezeigt. Das Initialpasswort entspricht der Seriennummer des Feldgeräts. Das Password eingeben und auf Connect tippen. Die Seite für die Konfiguration der IP-Adresse wird angezeigt.
- Seite 37 Vorgehensweise, wenn das WLAN-Feldgerät als Client bereits im WLAN-Netzwerk inte- griert ist Auf das Symbol tippen. Eine Live-Liste mit allen verfügbaren Endress+Hauser Bluetooth- und WLAN-Feld- geräten wird angezeigt. WLAN-Feldgerät markieren, zu dem die Verbindung aufgebaut werden soll. Unter der Liste auf die Click here to connect tippen.
- Seite 38 Betrieb Field Xpert SMT50 10.7 Menüseiten 10.7.1 DTM-Katalog ‣ In der Kopfzeile der Startseite auf das Symbol tippen. Die Seite "DTM Catalog" mit einer Übersicht allerverfügbaren DTMs, FDIs und IODDs wird angezeigt. Detaillierte Informationen zur Seite "DTM Catalog": → 23 10.7.2...
- Seite 39 Field Xpert SMT50 Betrieb Auf den Reiter Event Log tippen. Eine Übersicht mit Ereignissen wird angezeigt. Alternativ können Sie auch in dem grauen Bereich der Fußzeile tippen, um die Seite "Event log" aufzurufen. Über die Schaltfläche Clear können Sie die angezeigten Ereignisse löschen.
- Seite 40 Betrieb Field Xpert SMT50 Auf den Reiter Favorites tippen. Eine Übersicht aller Favoriten wird angezeigt. Alternativ können Sie in der Fußzeile auch auf das Symbol tippen, um die Seite "Favo- rites" aufzurufen. 10.7.4 Berichte verwalten In der Kopfzeile der Startseite auf das Symbol tippen.
- Seite 41 Field Xpert SMT50 Betrieb Auf den Ordner "Manage saved device reports" tippen. Im Internet Explorer wird der Ordner mit allen gespeicherten Geräteberichten ange- zeigt. 10.7.5 Firmware Über die Seite "Firmware" können Sie Feldgeräte flashen. Hierzu muss das Feldgerät über eine der vorgegebenen Serviceschnittstellen angeschlossen sein.
- Seite 42 Betrieb Field Xpert SMT50 Auf den Reiter Settings tippen. Eine Übersicht mit allen verfügbaren Sprachen wird angezeigt. Auf die gewünschte Sprache tippen. Ein Dialogfenster mit einer Abfrage wird angezeigt. Wenn Sie die Sprache wechseln möchten, auf Yes tippen. Wenn Sie die Sprache nicht wechseln, auf No tippen.
- Seite 43 Field Xpert SMT50 Betrieb Auf den Reiter Connectivity tippen. Eine Übersicht aller bisherigen und nicht gelöschten Verbindungen wird angezeigt. 10.8.3 Netilion In der Kopfzeile der Startseite auf das Symbol tippen. Die Seite "DTM Catalog" wird angezeigt. Auf den Reiter Settings tippen.
- Seite 44 Betrieb Field Xpert SMT50 10.8.4 Bluetooth In der Kopfzeile der Startseite auf das Symbol tippen. Die Seite "DTM Catalog" wird angezeigt. Auf den Reiter Settings tippen. Die Seite "Language" wird angezeigt. Auf den Reiter Bluetooth tippen. Die Einstellungen für Bluetooth werden angezeigt.
- Seite 45 Field Xpert SMT50 Betrieb 10.9 Informationsseiten 10.9.1 Lizenz ‣ In Kopfzeile auf der Startseite auf das Symbol tippen. Die Seite "License" mit Informationen zur Lizenz wird angezeigt. Lizenz erneuern Bei einem abgelaufenen Wartungsvertrag muss eine Wartungsverlängerung "Field Xpert SMT71" bestellt werden.
- Seite 46 Betrieb Field Xpert SMT50 Auf Activate License tippen. Folgende Seite wird angezeigt: E-mail address und Password eingeben und auf Activate tippen. Auf Activate License tippen. Die Lizenz ist erneuert. 10.9.2 Update In Kopfzeile auf der Startseite auf das Symbol tippen.
- Seite 47 In Kopfzeile auf der Startseite auf das Symbol tippen. Die Seite "License" wird angezeigt. Auf den Reiter EULA tippen. Die Seite mit den Geschäfts- und Lizenzbedingungen von Endress+Hauser wird angezeigt. 10.9.4 Info Diese Seite zeigt Informationen zur aktuellen Field Xpert Software wie Impressum, Quelltexte, Version und die aktuelle Release Notes.
- Seite 48 Betrieb Field Xpert SMT50 Für weitere Informationen zu einem Thema auf das Symbol > tippen. 10.10 RFID RFID-Lesegerät an den Tablet PC anschließen. In der Fußzeile der Field Xpert Software auf das Symbol tippen. Die Seite "RFID TAG Editor" wird angezeigt.
- Seite 49 Field Xpert SMT50 Wartung Wartung 11.1 Akku Bei Verwendung des Akkus ist zu beachten: • Bei Raumtemperatur laden und entladen • Lebensdauer hängt von mehreren Faktoren ab: • Anzahl der Lade- und Entladezyklen • Umgebungsbedingungen • Ladezustand bei Lagerung • Ausgesetzten Anforderungen •...
- Seite 50 • Ruhezustandseinstellungen gemäß Microsoft-Richtlinie einrichten Reparatur 12.1 Allgemeine Hinweise HINWEIS Eigenmächtige Reparaturen am Gerät. Beschädigung des Geräts und / oder Erlöschen der Gewährleistung / Garantie. ‣ Reparaturen dürfen nur von Endress+Hauser durchgeführt werden. Für Reparaturen immer an die Endress+Hauser Vertriebszentrale wenden: www.addresses.endress.com Endress+Hauser...
- Seite 51 Field Xpert SMT50 Zubehör 12.2 Ersatzteile Aktuell verfügbare Ersatzteile zum Produkt siehe online unter: https://www.endress.com/deviceviewer (→ Seriennummer einge- ben) 12.3 Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landesspezi- fischer Gesetzgebung unterschiedlich sein. Informationen auf der Internetseite einholen: https://www.endress.com/support/return-material...
- Seite 52 Patches der Softwareentwickler aktualisieren. Diese Updates fügen nicht nur neue Funk- tionen hinzu, sondern schließen auch entdeckte Sicherheitslücken. Durch die Software- Update-Funktion von Endress+Hauser gibt es eine automatische Information über neue Updates. Hierzu ist ein Internetzugang erforderlich. Für die Mitarbeiter ist es wichtig zu wissen, wann die Updates verfügbar sind, wie sie installiert werden und dass es...
- Seite 56 *71677936* 71677936 www.addresses.endress.com...
