2.3 Verbinden mehrerer Sektionen

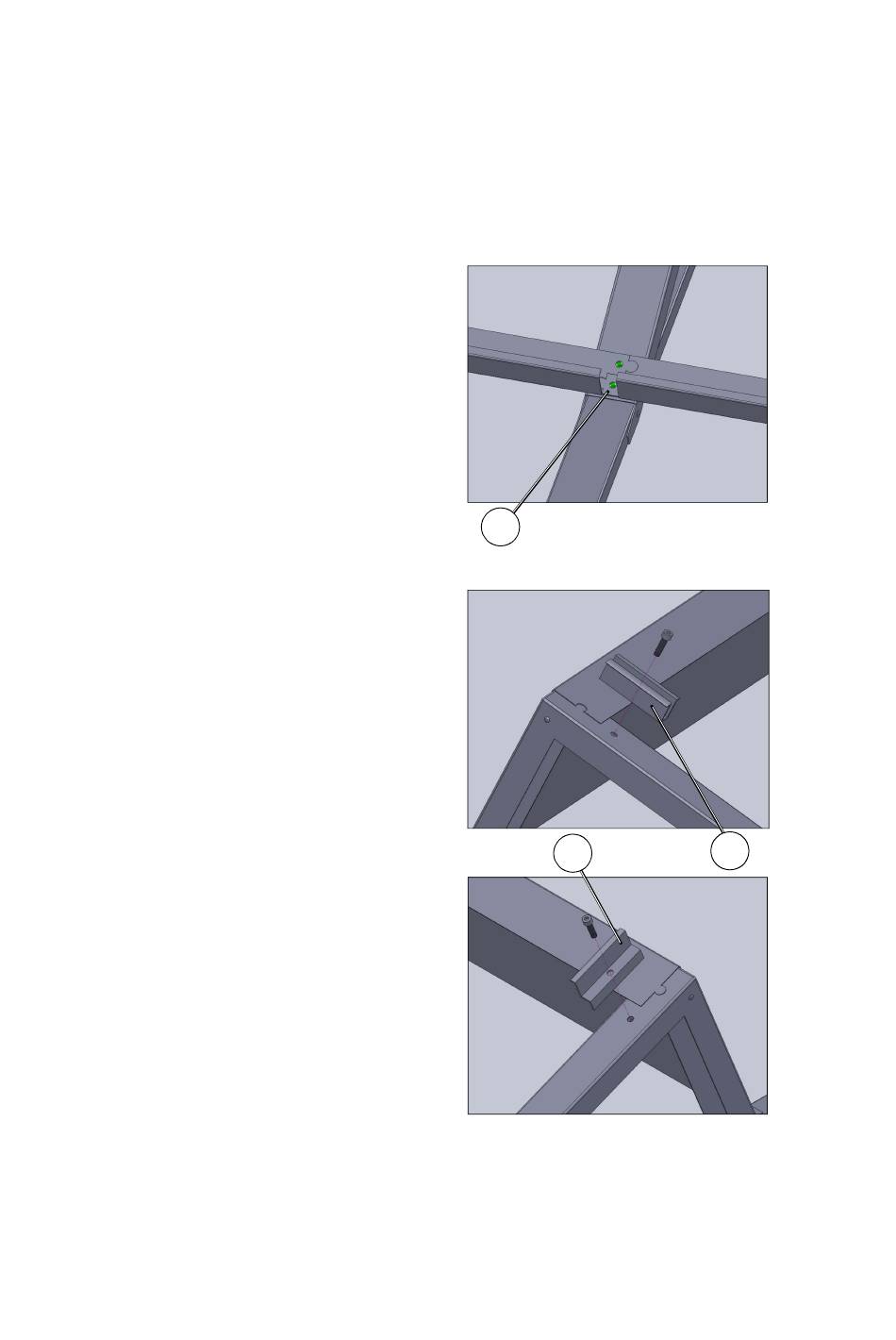

Die Windleitbleche und die Fußprofile haben an den Enden Fügecodierungen, die
ineinander rasten.
Fügen Sie die Fußprofile und
Windleitbleche zum Verbinden in die
Fügecodierung (9) ein und vernieten
diese.
Die Darstellung zeigt zwei
verbundene Fußprofile mit
Vernietung.
2.4 Montage der Modulklemmen
Die Mittelklemme (9) und die
Endklemmen (10) werden an der
vorgebohrten Position montiert.
Verwenden Sie eine
Innensechskantschraube M8. Im
Modulrahmen ist zur Aufnahme der
Schraube ein Gewindeinsert
montiert.
Die Länge der Schrauben richtet
sich nach der Modulrahmenhöhe.
