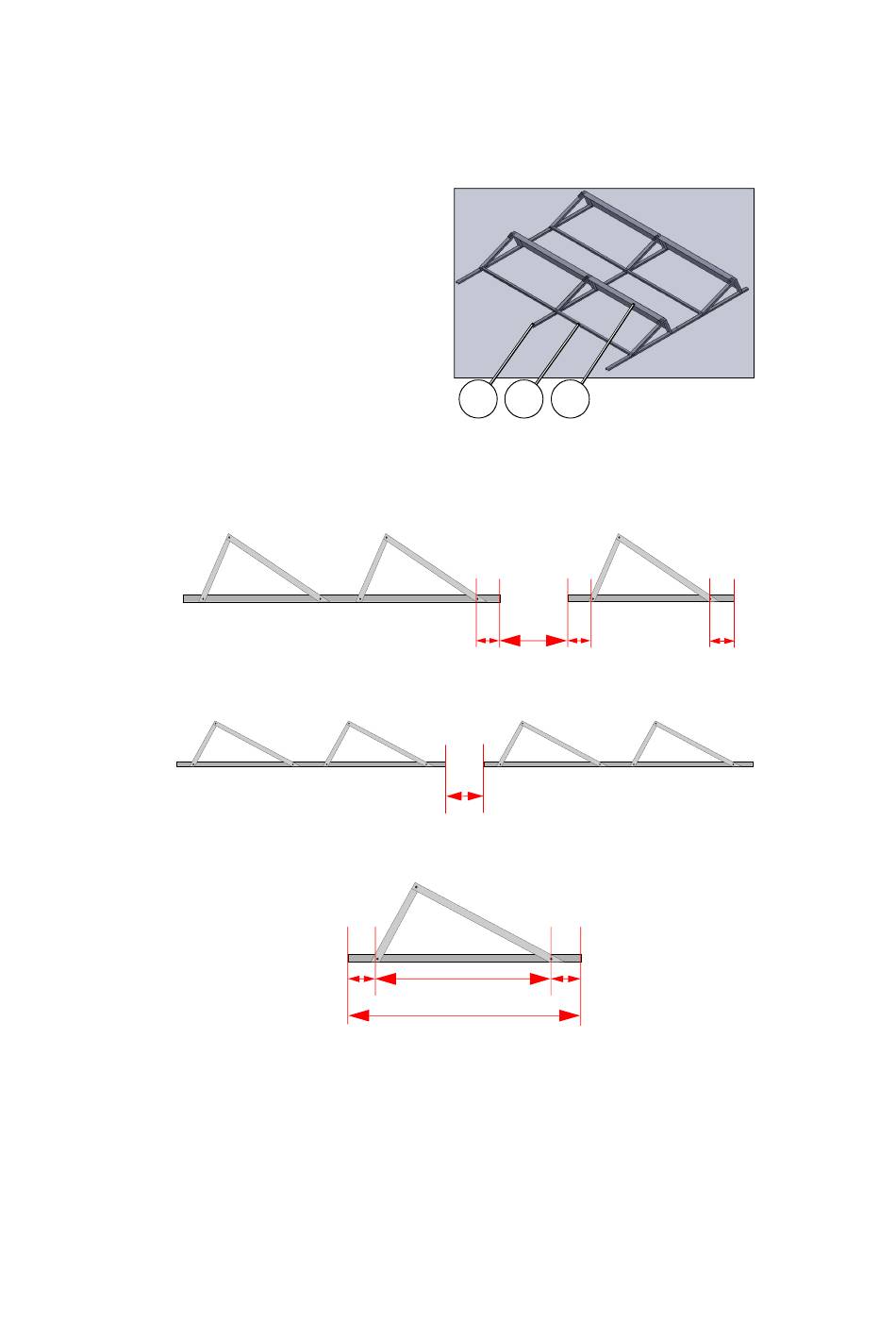

Die nebenstehende Zeichnung zeigt
zwei fertig verbundene Gestelle.
(4) = Profilschienen
(5) = Windleitblech
(7) = Fußprofil
Wir empfehlen je nach
Dachbeschaffenheit nach
max. 8 Modulen eine Dehnungsfuge
vorzusehen.
2.2 Montage-Abstände
Gestell-Doppelreihe
Abstand zwischen zwei Gestellen
Gestell-Doppelreihe
Alle angegebenen Maße sind einzuhalten.
Gestell-Einfachreihe
18 cm
4
7
47 cm
18 cm
47 cm
90 cm
Schienenlänge 126 cm
5
Gestell-
Einfachreihe
18 cm
18 cm
Gestell-Doppelreihe
18 cm
