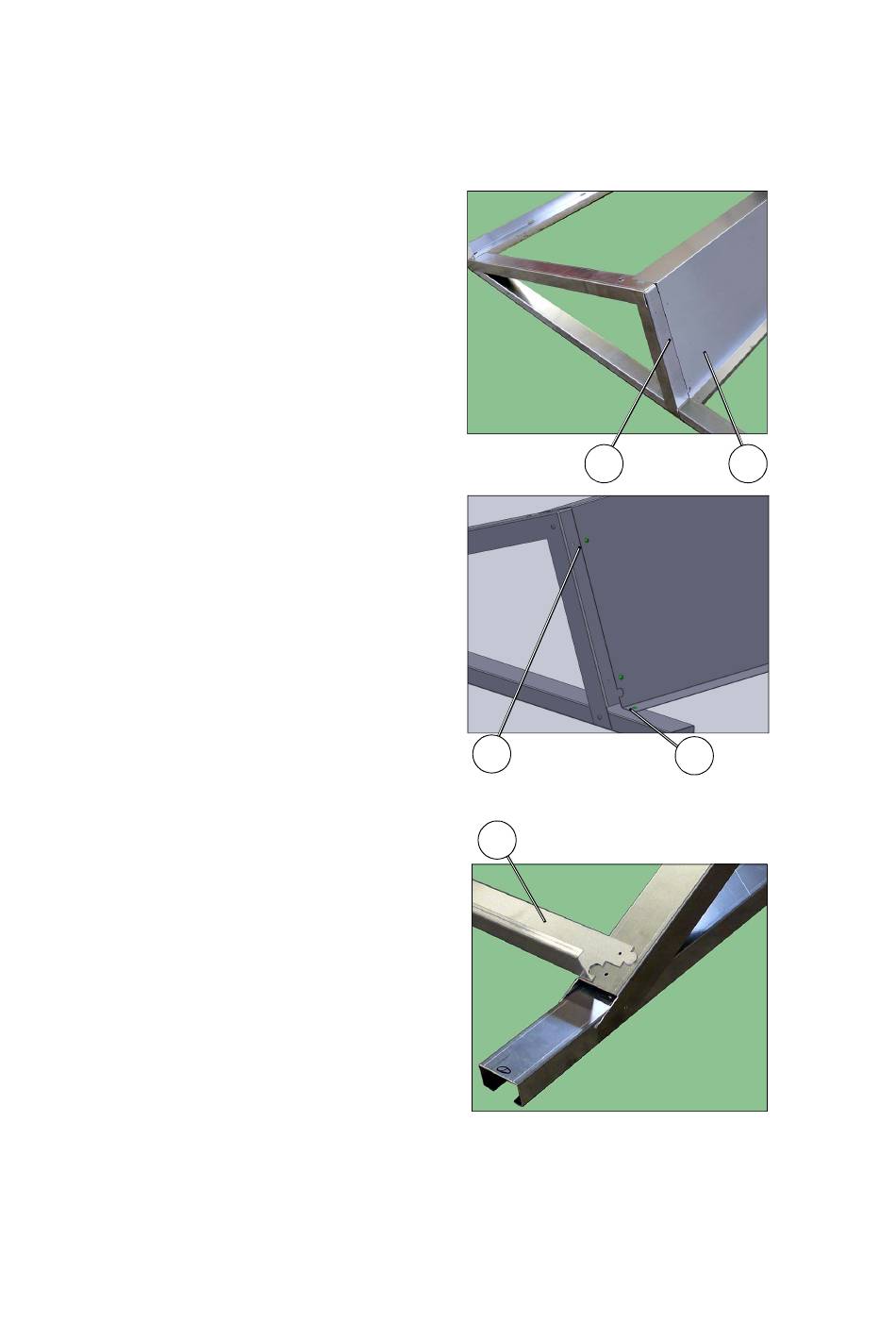

Legen Sie ein Windleitblech (5) auf.
Die Windleitbleche dürfen nur zur
Hälfte (6) auf der Aufnahmekonsole
positioniert werden, damit bei
fortlaufender Montage das nächste
Windleitblech aufgelegt und
ineinander gefügt werden kann.
6
5
Vernieten Sie die Windleitbleche an
den vorgegebenen Bohrungen (7)
auf beiden Seiten des
Windleitbleches.
Das Loch (7a) ist mit einem 4,2 mm
Spiralbohrer vorzubohren.
7
7a
8
Legen Sie ein Fußprofil (8) auf und
vernieten sie das Fußprofil.
Die Abbildung zeigt eine Seite des
aufgelegten Fußprofiles.
Achten Sie auf die korrekte Position
des Fußprofiles wie im Foto
dargestellt.
Auf der gegenüberliegen Seite ist
der gleiche Abstand einzuhalten.
Prüfen Sie vor dem Vernieten beide
Aufnahmekonsolen auf Parallelität.
