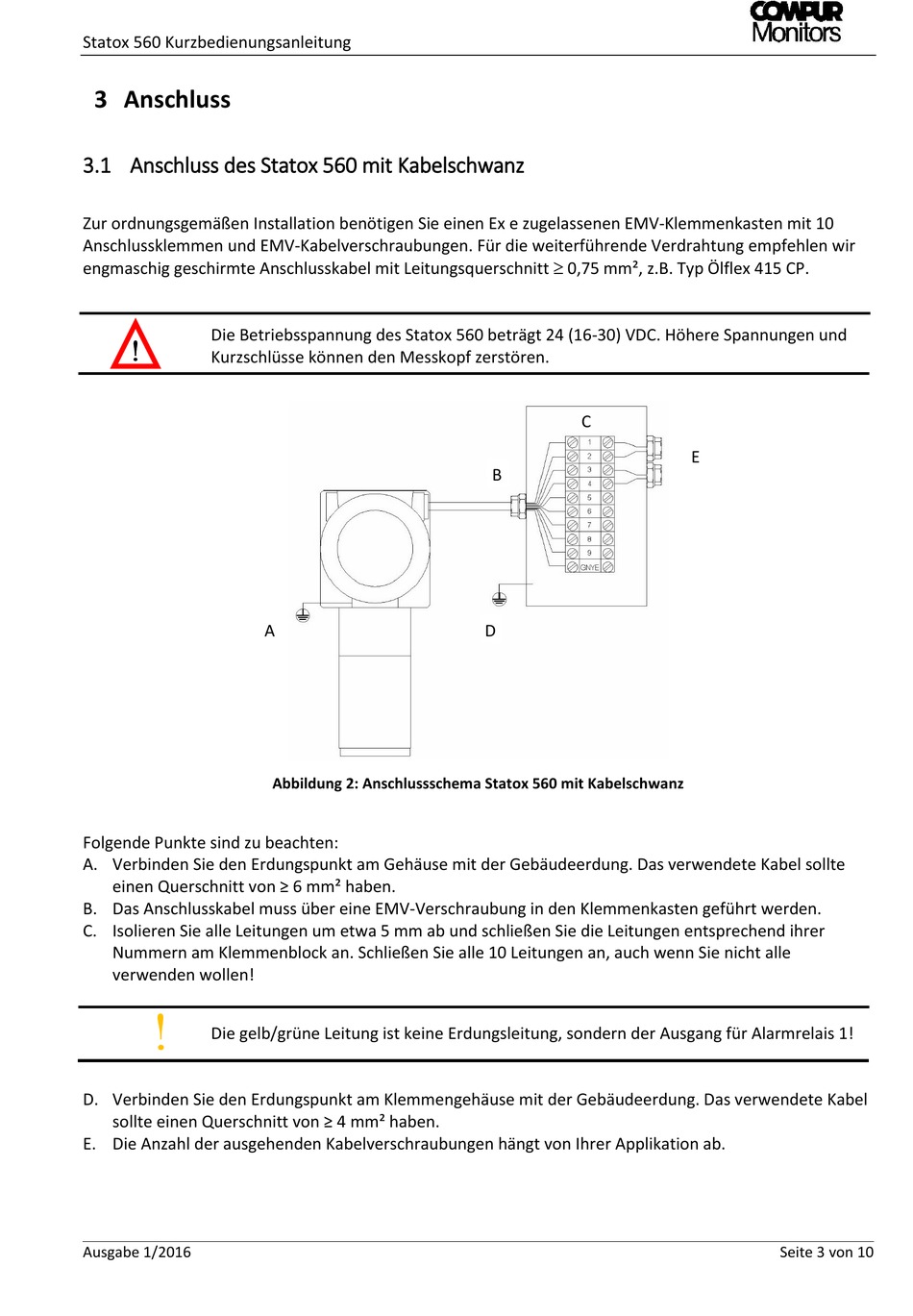

Statox 560 Kurzbedienungsanleitung
3 Anschluss
3.1 Anschluss des Statox 560 mit Kabelschwanz
Zur ordnungsgemäßen Installation benötigen Sie einen Ex e zugelassenen EMV-Klemmenkasten mit 10
Anschlussklemmen und EMV-Kabelverschraubungen. Für die weiterführende Verdrahtung empfehlen wir
engmaschig geschirmte Anschlusskabel mit Leitungsquerschnitt 0,75 mm², z.B. Typ Ölflex 415 CP.
Die Betriebsspannung des Statox 560 beträgt 24 (16-30) VDC. Höhere Spannungen und
!
Kurzschlüsse können den Messkopf zerstören.
Folgende Punkte sind zu beachten:
A. Verbinden Sie den Erdungspunkt am Gehäuse mit der Gebäudeerdung. Das verwendete Kabel sollte
einen Querschnitt von ≥ 6 mm² haben.
B. Das Anschlusskabel muss über eine EMV-Verschraubung in den Klemmenkasten geführt werden.
C. Isolieren Sie alle Leitungen um etwa 5 mm ab und schließen Sie die Leitungen entsprechend ihrer
Nummern am Klemmenblock an. Schließen Sie alle 10 Leitungen an, auch wenn Sie nicht alle
verwenden wollen!
!
Die gelb/grüne Leitung ist keine Erdungsleitung, sondern der Ausgang für Alarmrelais 1!
D. Verbinden Sie den Erdungspunkt am Klemmengehäuse mit der Gebäudeerdung. Das verwendete Kabel
sollte einen Querschnitt von ≥ 4 mm² haben.
E. Die Anzahl der ausgehenden Kabelverschraubungen hängt von Ihrer Applikation ab.
Ausgabe 1/2016
A
Abbildung 2: Anschlussschema Statox 560 mit Kabelschwanz
C
B
D
E
Seite 3 von 10
