UGREEN NASync DXP2800 Benutzerhandbuch Seite 18

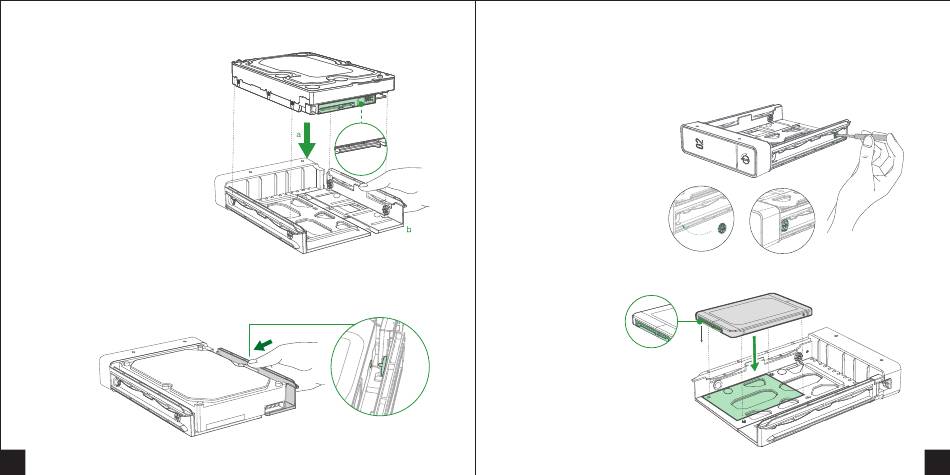

2. Legen Sie die Festplatte in dem in der
Abbildung gezeigten Winkel auf dem Fach.
Stellen Sie sicher, dass die vier Montagestifte
am Tray (zwei auf jeder Seite) mit den
Schraubenlöchern an der Festplatte
ausgerichtet sind.
3. Drücken Sie den Klemmarm zurück, um die Festplatte zu sichern. Setzen Sie dann den geladenen
Laufwerksträger in den leeren Laufwerksschacht ein und drücken Sie den Griff, um ihn zu sichern.
27
a
Festplattenstifte
b
Installation von 2,5"-Festplatten
1. Entfernen Sie den Montagestift wie abgebildet.
Hinweis: Die entfernten Montagestifte können in die festen Löcher in der Nähe der Fachabdeckung
eingesetzt werden, wenn sie für 3,5"-Festplattenlaufwerke benötigt werden."
2. Legen Sie das Laufwerk so auf dem Träger, dass die Löcher an der Unterseite des Laufwerks mit den
Löchern im Träger ausgerichtet sind.
Die Stifte des Festplattenlaufwerks
zeigen nach unten
28
