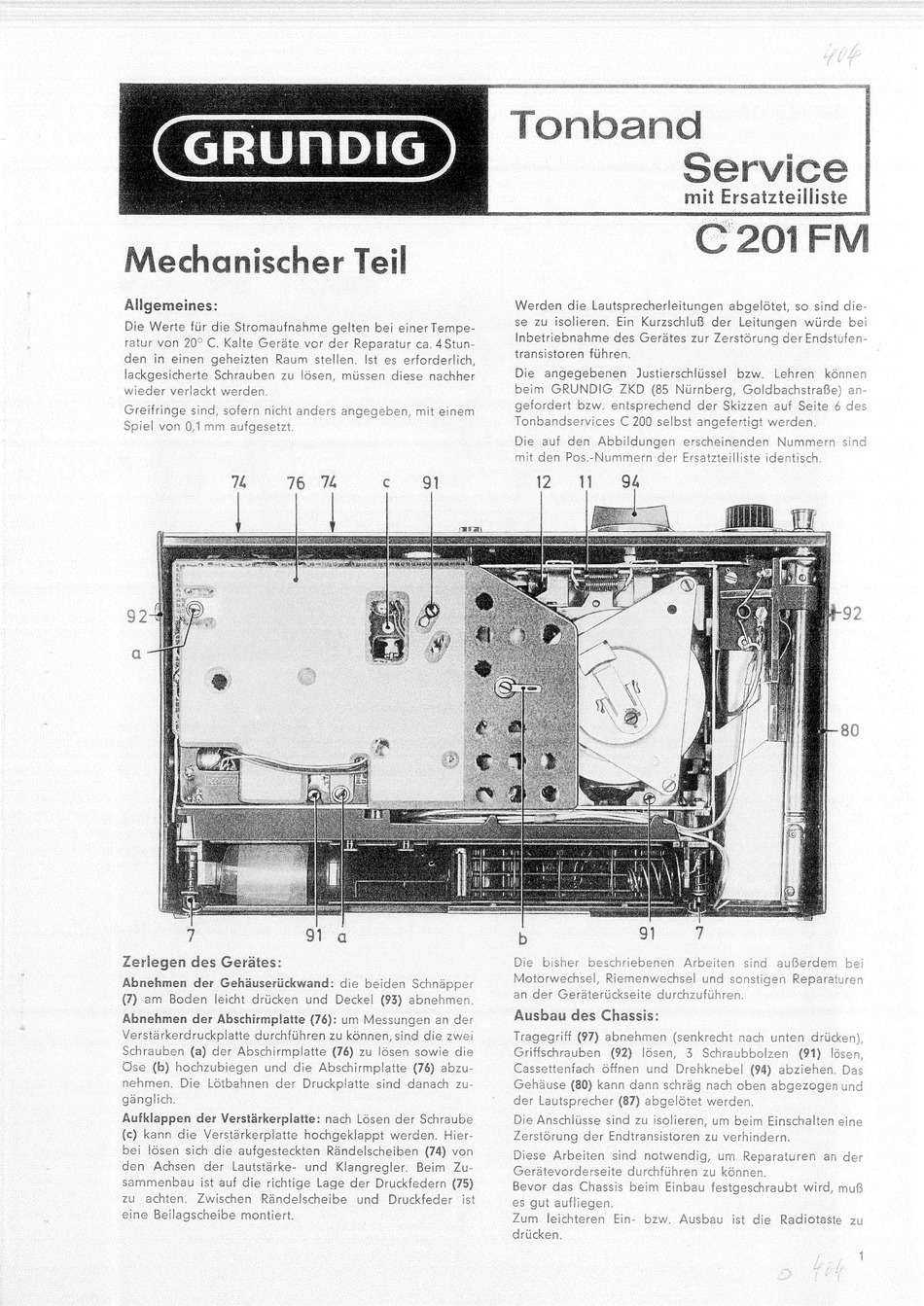

Allgemeines:
Die Werte fur die Stromaufnahme gelten bei einer Tempe-
ratur von 20° C. Kalte Gerate vor der Reparatur ca. 4 Stun-
den in einen geheizten Raum stellen. Ist es erforderlich,
lackgesicherte Schrauben zu lésen, miissen diese nachher
wieder verlackt werden.
Greifringe sind, sofern nicht anders angegeben, mit einem
Spiel von 0,1 mm aufgesetzt.
7h
76 7h
Zerlegen des Gerates:
Abnehmen
der Gehaduseriickwand: die beiden Schnapper
(7) am Boden
leicht driicken und Deckel (93) abnehmen.
Abnehmen der Abschirmplatte (76): um Messungen an der
Verstarkerdruckplatte durchfiihren zu kénnen, sind die zwei
Schrauben (a) der Abschirmplatte (76) zu losen sowie die
Ose (b) hochzubiegen
und die Abschirmplatte (76) abzu-
nehmen.
Die Loétbahnen der Druckplatte sind danach zu-
ganglich.
:
Aufklappen der Verstarkerplatte: nach Losen der Schraube
(c) kann die Verstarkerplatte hochgeklappt werden. Hier-
bei losen sich die aufgesteckten Randelscheiben (74) von
den Achsen
der Lautstarke-
und
Klangregler.
Beim Zu-
sammenbau
ist auf die richtige Lage der Druckfedern (75)
zu
achten.
Zwischen
Randelscheibe
und
Druckfeder
ist
eine Beilagscheibe montiert.
Werden die Lautsprecherleitungen abgelétet, so sind die-
se zu isolieren. Ein Kurzschlu®B der Leitungen wurde bei
Inbetriebnahme des Gerdtes zur ZerstOrung der Endstufen-
transistoren fuhren.
Die
angegebenen
Justierschllssel
bzw.
Lehren
kdnnen
beim GRUNDIG
ZKD (85 Nurnberg, GoldbachstraBe) an-
gefordert bzw. entsprechend der Skizzen auf Seite 6 des
Tonbandservices C 200 selbst angefertigt werden.
oy
oh
.
nc
Die auf den Abbildungen
erscheinenden
Nummern
mit den Pos.-Nummern der Ersatzteilliste identisch.
2
tt
94
g
auBerdem
bei
turen
Me St
Cassettenfach Offnen und Drehknebel (94) abz
Gehause (80) kann dann schrag nach oben abgezogen und
der Lautsprecher (87) abgeldtet werden.
Die Anschlusse sind zu isolieren, um beim Einschalten eine
ZerstOrung der Endtransistoren zu verhindern.
Diese Arbeiten sind notwendig, um Reparaturen an der
Geratevorderseite durchfthren zu k6nnen.
Bevor das Chassis beim Einbau festgeschraubt wird, :
es gut aufliegen
Zum
leichteren
Ein- bzw. Ausbau
ist die Radiota
drucken.
