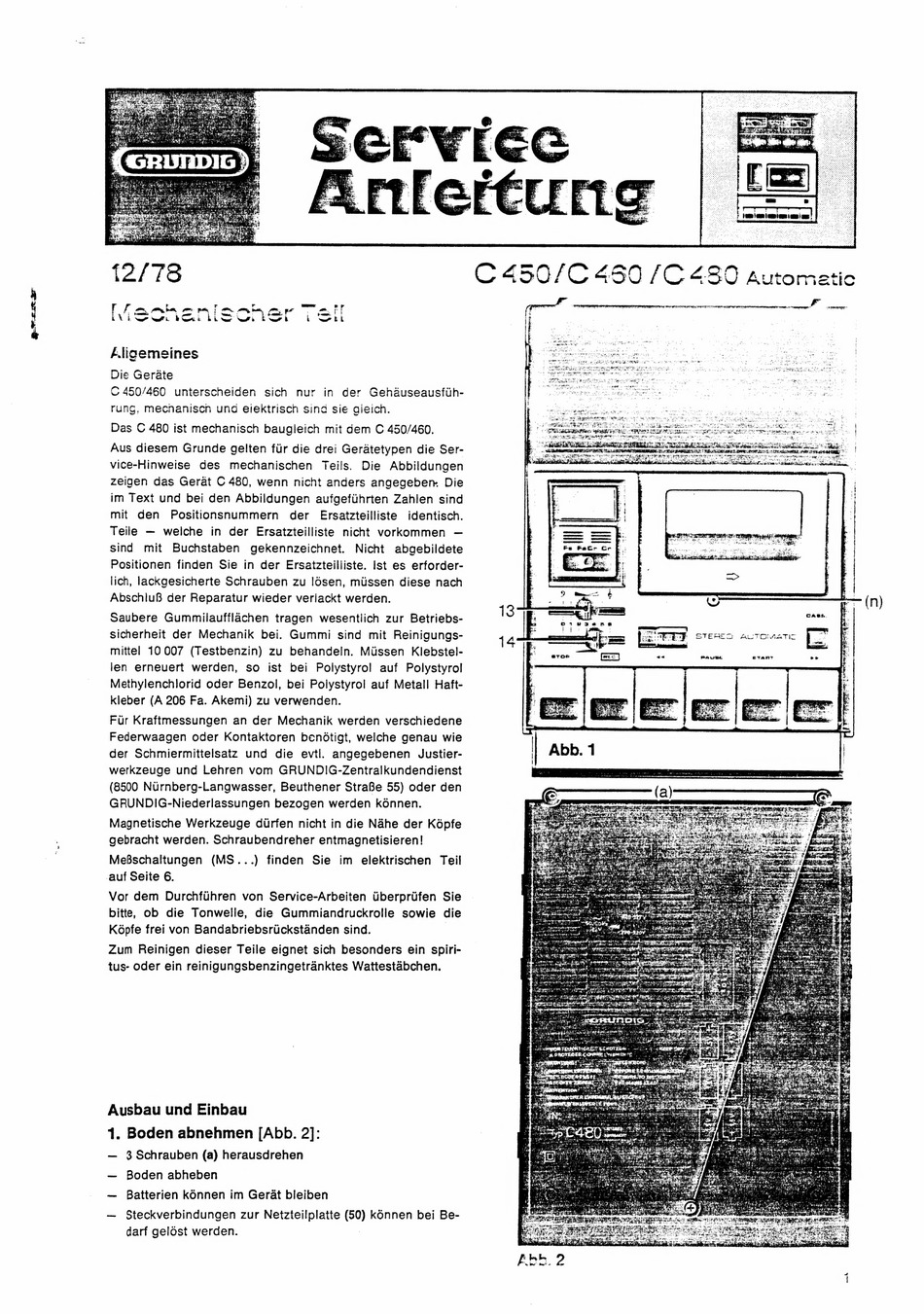

A.ligemeines
Die Gerate
© 450/460
unterscheiden
sich
nur
in der
Gehauseausfth-
rung, mecnaniscn und eiektrisch sind sie gleich.
Das C 480 ist mechanisch baugileich mit dem C 450/460.
Aus diesem Grunde gelten fiir die drei Geratetypen die Ser-
vice-Hinweise
des
mechanischen
Teils.
Die
Abbildungen
zeigen das Gerat C 480, wenn
nicht anders angegeben.
Die
im Text und bei den Abbildungen aufgefiihrten Zahlen sind
mit
den
Positionsnummern
der
Ersatzteilliste
identisch.
Teile —
welche
in der Ersatzteilliste
nicht vorkommen
—
sind
mit
Buchstaben
gekennzeichnet.
Nicht
abgebildete
Positionen finden Sie in der Ersatzteilliste. Ist es erforder-
lich, lackgesicherte Schrauben zu ldsen, muUssen diese nach
AbschluB der Reparatur wieder veriackt werden.
Saubere
Gummilaufflachen
tragen wesentlich zur Betriebs-
sicherheit der Mechanik
bei. Gummi
sind mit Reinigungs-
mittel 10007
(Testbenzin)
zu behandeln.
Mussen
Klebstel-
len erneuert
werden,
so
ist bei
Polystyrol
auf Polystyrol
Methylenchlorid oder Benzol, bei Polystyrol auf Metall Haft-
kleber (A 206 Fa. Akemi) zu verwenden.
Fur Kraftmessungen
an der Mechanik werden verschiedene
Federwaagen oder Kontaktoren benotigt, welche genau wie
der Schmiermittelsatz
und
die evtl. angegebenen
Justier-
werkzeuge und Lehren vom GRUNDIG-Zentralkundendienst
(8500 Nurnberg-Langwasser, Beuthener StraBe 55) oder den
GRUNDIG-Niederlassungen bezogen werden konnen.
Magnetische Werkzeuge durfen nicht in die Nahe der Kopfe
gebracht werden. Schraubendreher entmagnetisieren!
Me8schaltungen
(MS...)
finden
Sie
im elektrischen
Teil
auf Seite 6.
Vor dem Durchfihren von Service-Arbeiten
Uberprifen Sie
bitte, ob die Tonwelle,
die Gummiandruckrolle
sowie
die
K6pfe frei von Bandabriebsrickstanden sind.
Zum Reinigen dieser Teile eignet sich besonders ein spiri-
tus- oder ein reinigungsbenzingetranktes Wattestabchen.
Ausbau und Einbau
1. Boden abnehmen [Abb. 2]:
—
3 Schrauben (a) herausdrehen
—
Boden abheben
—
Batterien kOnnen im Gerat bleiben
—
Steckverbindungen zur Netzteilplatte (50) k6nnen bei Be-
darf geloést werden.
