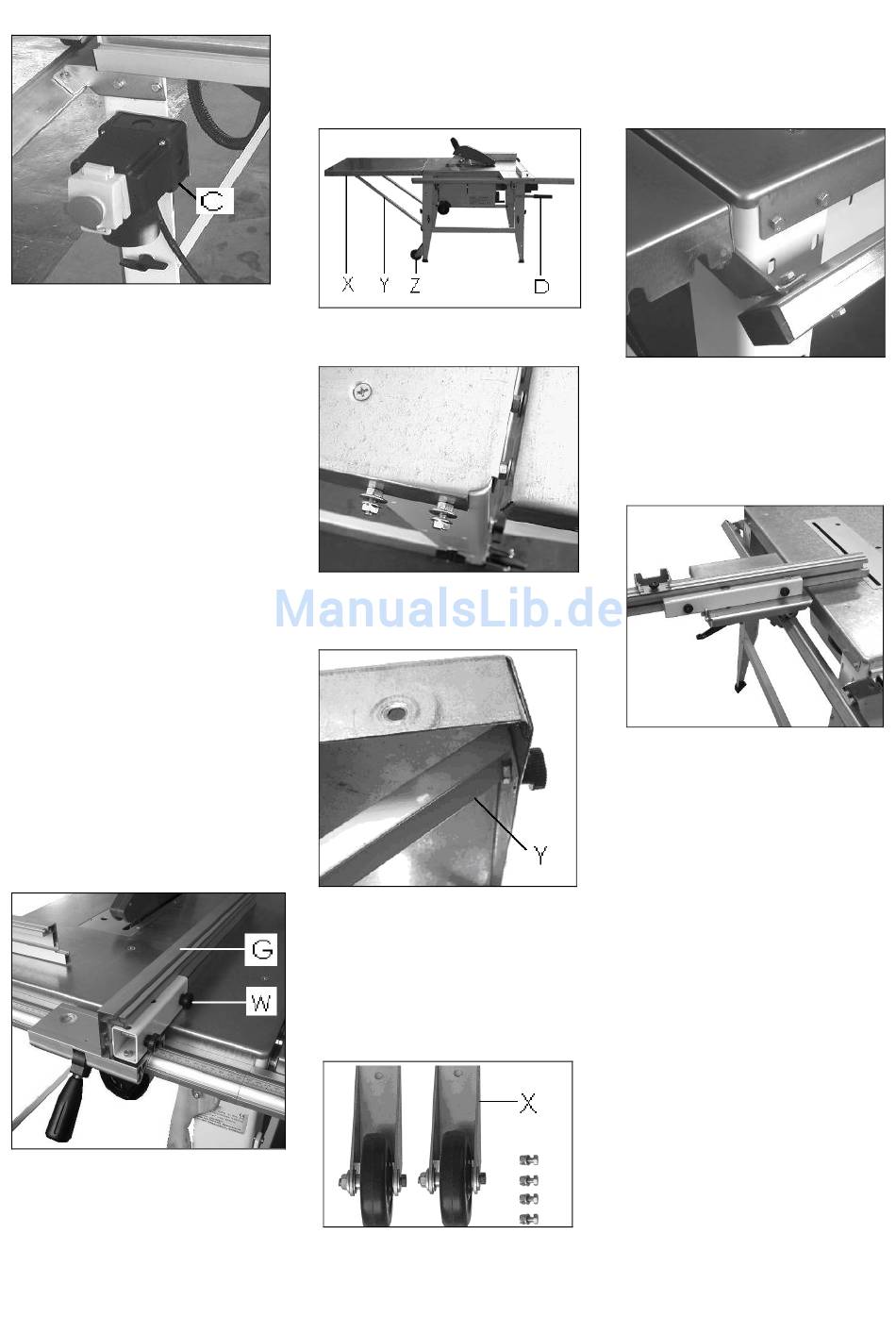

Fig 6
Sägeblatt Montage:
Siehe Kapitel 7.1
Spaltkeil Montage:
Siehe Kapitel 7.2
Tischeinlage Montage:
Die Tischeinlage mit 6 Schrauben im
Tisch festschrauben.
Sägeschutzhaube Montage:
Siehe Kapitel 7.3
Basisschiene Montage:
Montieren Sie die Parallelanschlag
Basisschiene an der Stirnseite des
Tisches mit
-2 Torbandschrauben M6 x 20
-2 Muttern M6
Parallelanschlag Montage:
Befestigen Sie den Parallelanschlag
auf der Basisschiene.
Montieren Sie die Anschlagschiene
(G, Fig 7) mit 2 Schrauben und 2
Flügelmuttern (W) am
Parallelanschlag Grundkörper.
Fig 7
Tischverlängerung Montage:
Montieren Sie die hintere
Tischverlängerung (X, Fig 8) und die
Stützstreben (Y).
Fig 8
Fig 9
Richten Sie den Tisch eben aus und
ziehen Sie die Muttern fest.
Fig 10
Transportrollen Montage:
Montieren Sie die Transportrollen
(X, Fig 11) mit 4 Schrauben und
Muttern
Fig 11
14
Schiebetisch Montage:
Montieren Sie das Führungsprofil mit
den gelieferten Winkelstücken (Fig
12).
Fig 12
Montieren Sie den Schiebetisch.
Der Schiebetisch muss sich parallel
zum Sägeblatt bewegen und in der
Höhe ca. 0,5 mm über dem
Maschinentisch eingestellt sein (Fig
13).
Fig 13

5.3 Absaug Anschluss

Die Maschine muss vor der
Inbetriebnahme an eine Absaugung
angeschlossen werden, und zwar
derart, dass sich beim Einschalten
der Maschine die Absaugung
selbsttätig einschaltet.
Montieren Sie den
Verbindungsschlauch an der
Sägeschutzhaube und am
Absaugstutzen.
Es ist ein Schlauchanschluss für
100mm vorgesehen.

5.4 Elektrischer Anschluss

Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen.
Die Netzspannung und Frequenz
müssen mit den
Leistungsschilddaten an der
Maschine übereinstimmen.
