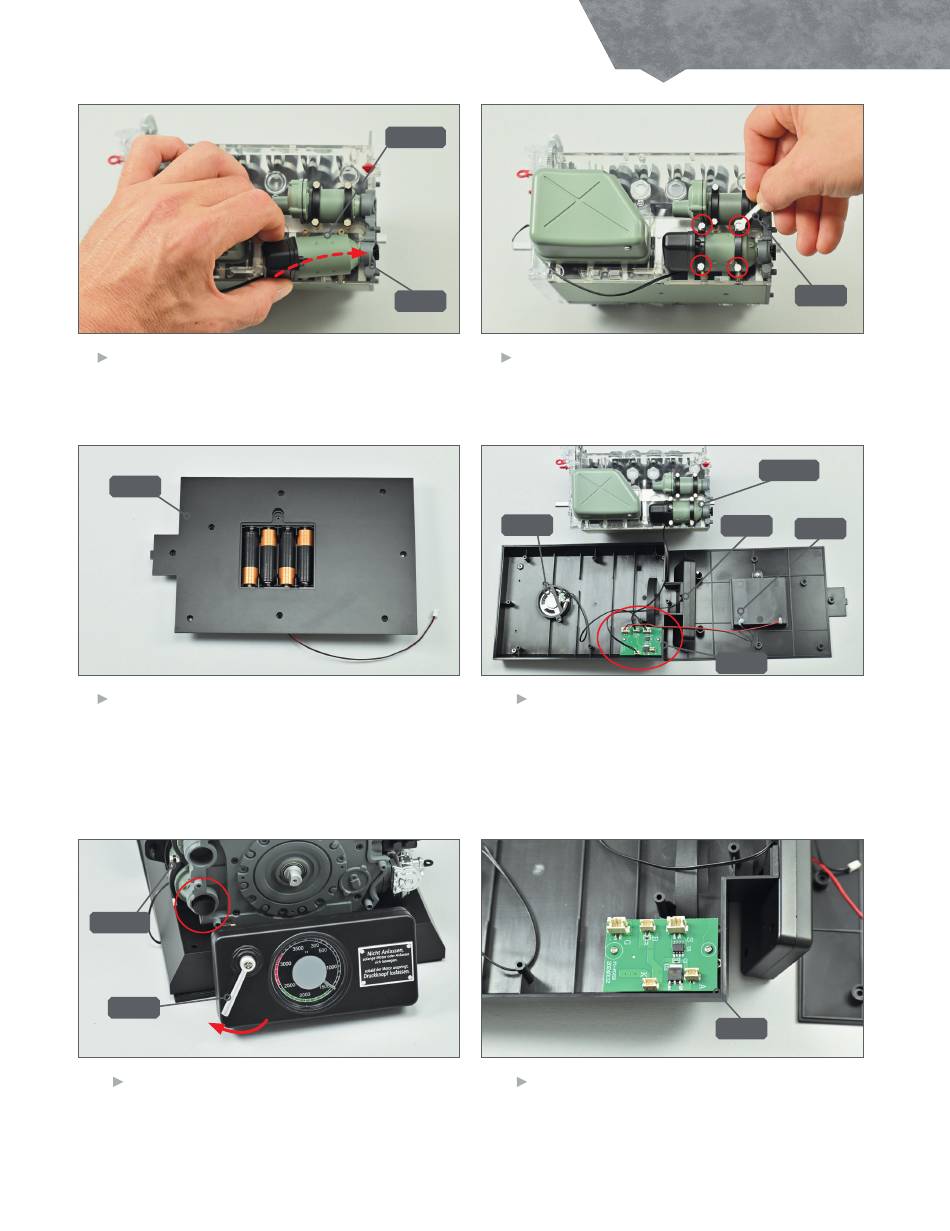

Montieren Sie den neuen Anlasser 135AX an seine
Position an der Seite des Motors, indem Sie zuerst
sein Zahnrad in das Loch der Motorplatte 145A
einführen.
140A
9
Nehmen Sie den unteren Teil des Motorsockels 140A
heraus. Öffnen Sie den Deckel des Batteriehalters
und legen Sie vier AA-Batterien ein, achten Sie dabei
auf die angegebene Polarität. Schließen Sie anschlie-
ßend den Deckel wieder.
135AX
138C
11
Betätigen Sie den Steuerhebel 138C, um zu prüfen,
ob das Getriebe des neuen Anlassers 135AX
ordnungsgemäß funktioniert. Bringen Sie anschlie-
ßend den Steuerhebel wieder in seine Ausgangspo-
sition zurück.
135AX
145A
8
Setzen Sie die zwei Schellen und vier Bolzen, die Sie
in Schritt 1-2 entfernt haben, wieder ein und befesti-
gen Sie den neuen Anlasser mit dem Schlüssel 131D
in seinem Gehäuse.
139C
10
Nehmen Sie auch den oberen Teil des Motor-
sockels heraus. Verbinden Sie die Kabel des neuen
Anlassers 135AX (Buchstabe „B"), des Lautspre-
chers 139C (Buchstabe „S"), der Steuerplatte
137A (Buchstabe „K") und des unteren Teils 140A
(Buchstabe „G") mit den entsprechenden Buchsen
der Platine 140C.
12
Achten Sie darauf, die Komponenten nicht zu
beschädigen und trennen Sie das Kabel von der
Platine 140C. Entfernen Sie die Batterien aus dem
Batteriehalter.
