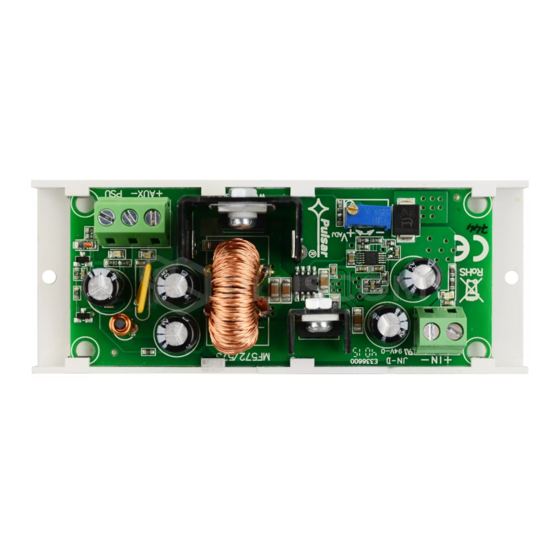

Pulsar DC/DC20SE Kurzanleitung

 DC/DC-Umformer zur Erhöhung und/oder Absenkung der
Spannung mit Regulierung
 Anwendungsbeispiel: Erhöhung der Spannung von
9,5V DC auf 12V DC oder Absenkung der Spannung von
16V auf 9V DC
 Bereich der Eingangsspannung: 9,5 ÷ 16V DC
 Bereich der Ausgangsspannung: 5 ÷ 15V DC
 Maximaler Belastungsstrom: 2A (24W)
 Technischer Ausgang PSU zur Anzeige von Störungen des
Umformers, ausgelöst durch:
 Kurzschluss am Ausgang
 Überlastung des Ausgangs
Anwendungsbeispiel des DC/DC20SE Umformers zur Erhöhung und/oder Absenkung der Spannung mit Einstellung
DC/DC 2A Umformer zur Erhöhung und/oder
Absenkung der Spannung mit Regulierung
Eigenschaften des Moduls:
der Ausgangsspannung.
Übersichtsschema der Anwendung des Umformers.
Einstellung der Ausgangsspannung 5V÷15V DC, 2A max.
DC/DC20SE
v. 1.0
Ausgabe: 2 vom 15.01.2016
Ersetzt Ausgabe: -------------
 Sicherungen:
 Kurzschlusssicherung SCP
 Überlastungsschutz OLP
 Hoher Wirkungsgrad: 89%
 Optische Signalisierung mit LED
–
 Garantie
2 Jahre ab dem Produktionsdatum
 Montage:
 Montageleiste mit Selbstklebeband
 Montageschrauben
1
