5.8
WARNUNG
Hinweis
5.8.1
28
5 Montage | 6 Bedienung
Elektrischer Anschluss
Schalten Sie die Anlage zum Anschluss spannungsfrei.
Das Gerät darf nur von einer geeigneten Elektrofachkraft in-
stalliert werden. Befolgen Sie die nationalen und internationalen
Vorschriften zur Errichtung elektrotechnischer Anlagen. Die Span-
nungsversorgung ist nach EN50178, SELV, PELV auszulegen. Um die
„limited Voltage"- Anforderungen gemäß UL 508 zu erfüllen, muss
das Gerät aus einer galvanisch getrennten Quelle versorgt und
durch eine Überstromeinrichtung abgesichert werden.
Wenn Sie den Sensor direkt anschließen bzw. eine 4-adrige
Anschlussleitung verwenden, gehen Sie nach 5.8.1 vor.
Wenn Sie das optional erhältliche 5-adrige Anschlusskabel
mit potentialfreiem Impulsausgang (
wenden, gehen Sie beim Anschluss des Sensors nach 5.8.2 vor.

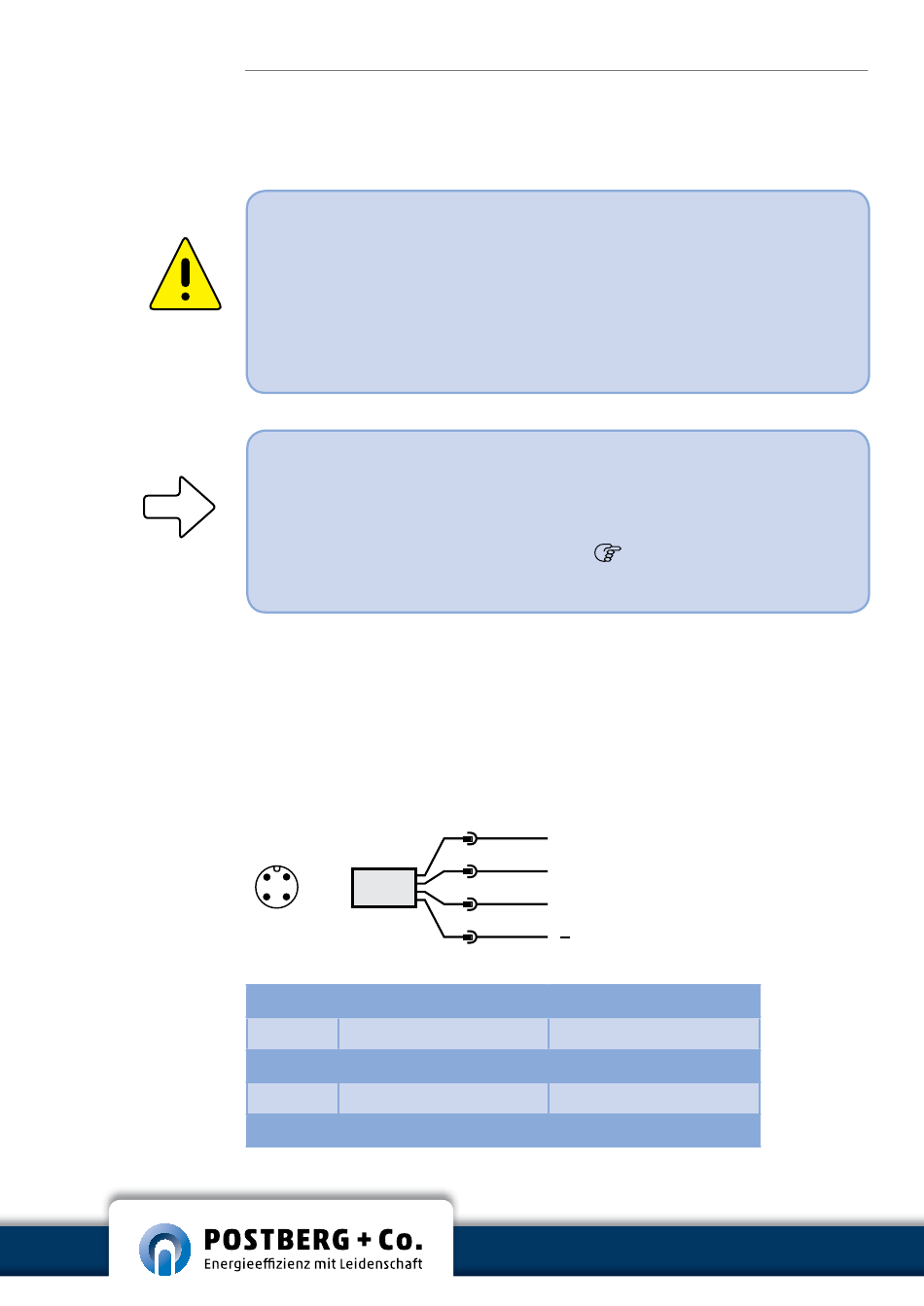

4-adrige Anschlussbelegung
Wenn Sie den Standardanschluss verwenden, gilt die nachfolgende
Leitungsbelegung für die Anschlussleitung bzw. die Steckerbelegung
direkt am Sensor.
2
1
3
4
Pin Nr.
Aderfarbe
1
Braun
2
Weiß
3
Blau
4
Schwarz
1
BN
L +
2
WH
OUT2/InD
4
BK
OUT1/IO-Link
3
BU
L
Belegung
+L (18...30 V DC)
OUT2
0 V DC (GND)
OUT1
siehe 4.2.2 | S. 16) ver-
