5 Montage

Einbaulage

Bauen Sie den Sensor nicht in der durchgestrichenen Einbaulage wie
in der nachfolgenden Grafi k in Punkt 6 dargestellt ein. Ansonsten kann
bei geringem Durchfl uss die spezifi zierte Genauigkeit nicht eingehalten
werden.

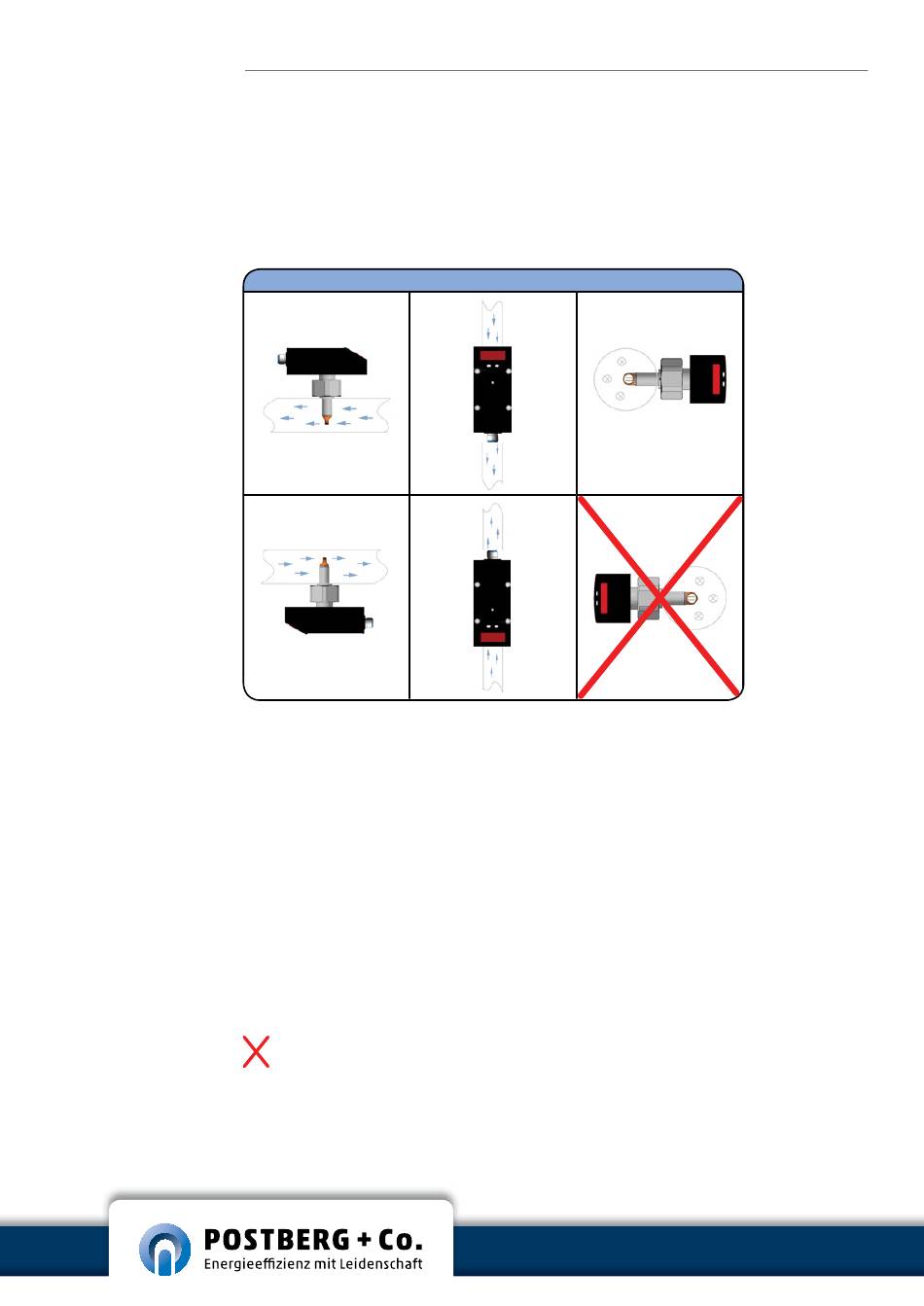

Prinzipskizzen:
1.
4.
Der Markierungspfeil zeigt die Strömungsrichtung des Mediums.
1: Einbaulage senkrecht, Strömungsverlauf waagerecht nach links,
Fühler nach unten
2: Einbaulage waagerecht, Strömungsverlauf senkrecht nach unten,
Fühler nach hinten
3: Einbaulage waagerecht, Strömung waagerecht nach hinten, Fühler
nach links (beheiztes Fühlerelement nach oben)
4: Einbaulage senkrecht, Strömungsverlauf waagerecht nach rechts,
Fühler nach oben
5: Einbaulage waagerecht, Strömungsverlauf senkrecht nach oben,
Fühler nach hinten
6: Einbaulage waagerecht, Strömung waagerecht nach hinten,
Fühler nach rechts (beheiztes Fühlerelement nach unten, evtl.
Probleme bei geringen Strömungen möglich)
3.
2.
5.
6.
