Altendorf E-Cruise Einbauanleitung Seite 6

E-Cruise

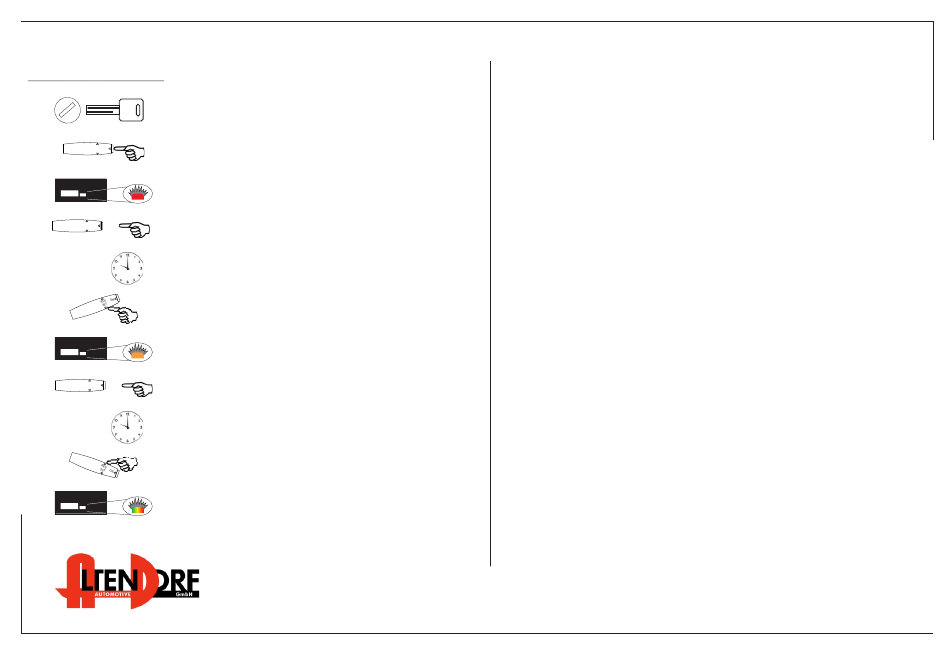

Diagnose Modus aktivieren:
Zündung Einschalten
RES
ON
SET Innerhalb 2 Sekunden, Drücken und Halten der ON Funktion
Warten bis Test LED „ROT" leuchtet
RES
ON ON Funktion loslassen
SET
Innerhalb 2 Sekunden
Drücken und Halten SET Funktion
Die Test LED leuchtet „ORANGE"
RES
SET Funktion loslassen
ON
SET
Innerhalb 2 Sekunden
Drücken RES Funktion
Die Test LED wird in allen 3 Farben leuchten, sofern keine
Eingänge aktiviert sind
Andernfalls wird die Test LED „ROT" leuchten.
Altendorf GmbH
Telefon +49 391 7446260- www.a-a.de
Problemlösung/Diagnose.
Beginn Test 1 - Bremsfunktion.
Aktivieren Sie RES kurz. Test LED blinkt 1 mal „Orange"
2. CANBUS Installation: (Modell beginnt mit 160xxxx.).
3. Test-LED leuchtet rot, und wechselt zu grün, wenn Pedal niedergedrückt wird.
Analog Installation: (Modul beginnt mit 153xxxx.).
2. Wenn beide Bremskabel richtig installiert sind, leuchtet Test LED grün.
3. Heiße Seite der Bremse ist defekt = Test-LED leuchtet rot.
4. Kalte Seite der Bremse ist defekt = Test-LED leuchtet Orange.
5. Beide Seiten der Bremse defekt = Test LED blinkt alle 3 Farben.
6. Wenn das Bremspedal gedrückt wird, leuchtet die Test-LED Orange.
Beginn Test 2 - Kupplungfunktion.
Aktivieren Sie RES kurz. Test LED blinkt 2 mal Orange
2. CANBUS Installation: (Modul beginnt mit 160xxxx.).
3. Test-LED leuchtet Rot, und wechselt zu Grün, wenn Pedal niedergedrückt wird.
Analog Installation: (Modul beginnt mit 153xxxx.).
2. Ist dasKupplungskabel korrekt installiert sind, leuchtet die Test-LED Grün.
3. Ist die Kupplung defekt ist, leuchtet die Test-LED Rot.
4. Wenn Kupplungspedal gedrückt wird, leuchtet die Test-LED Rot.
BeginnTest 3 - Gaspedalfunktion (der Motor muss nicht laufen).
Aktivieren Sie RES kurz. Die Test-LED blinkt 3 mal Orange.
2. Die Test-LED blinkt langsam Rot/Grün.
3. Gaspedal treten erhöht die Blinkfrequenz.
Beginn Test 4 - VSS-Funktion (der Motor muss laufen).
Aktivieren Sie RES kurz. Test-LED blinkt 4 mal Orange
2. Wenn VSS auf CAN, Test-LED blinkt Grün, wenn die korrekte ID empfangen wird.
3. Wenn VSS analog ist, Test-LED blinkt grün, wenn das Fahrzeug bewegt wird.
Beginn Test 5 - Drehzahl Funktion (der Motor muss laufen).
Aktivieren Sie RES kurz. Test-LED blinkt 5 mal Orange
2. Wenn Drehzahl auf CAN, Test-LED blinkt Grün, wenn die korrekte ID empfangen wird.
3. Wenn Drehzahl analog ist, Test-LED blinkt grün, wenn Drehzahl angehoben wird.
Beginn Test 6 - Setup auf Automatik Getriebe.
Aktivieren Sie RES kurz. Test-LED blinkt 6 mal Orange (Diesen Schritt überspringen, wenn Fahrzeug
Schaltgetriebe hat).
2. Aktivieren und halten Sie das Bremspedal.
3. SET kurz = Test-LED leuchtet Rot aktivieren.
4. SET erneut kurz drücken = Test-LED leuchtet Orange. E-Cruise II ist auf Automatik Getriebe gesetzt.
Wurde ein Fehler gemacht muss von Anfang begonnen werden
1. Aktivieren und halten Sie das Bremspedal.
2. SET kurz drücken = Test-LED leuchtet Grün aktivieren.
3. Aktivieren Sie SET erneut kurz = Test-LED leuchtet Orange.
E-Cruise II ist auf manuell gestellt
1531619 Rev. 2.3
Seite 6/6
