Altendorf E-Cruise Einbauanleitung
Suzuki ignis schaltgetriebe modelle 2017 -
Vorschau ausblenden
Andere Handbücher für E-Cruise:
- Einbauanleitung (9 Seiten) ,
- Einbauanleitung / bedienungsanleitung (7 Seiten) ,
- Einbauanleitung (5 Seiten)
Verwandte Anleitungen für Altendorf E-Cruise
Inhaltszusammenfassung für Altendorf E-Cruise

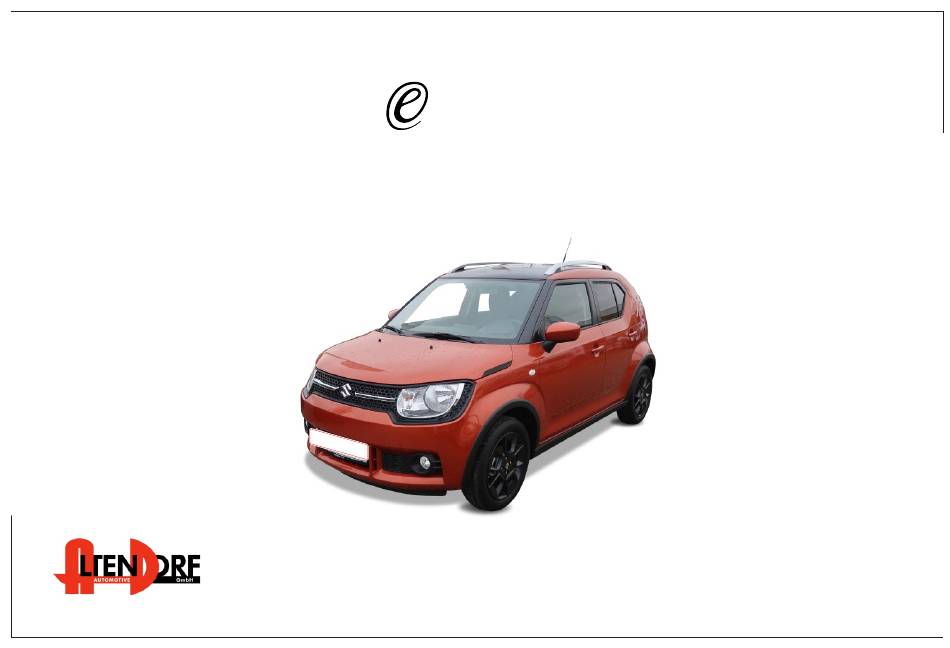

- Seite 1 -Cruise Einbauanleitung für Suzuki Ignis Schaltgetriebe Modelle 2017 - Can-Signale: Bremse - Geschwindigkeit - C r u i s e Achtung: Das OE-Bedienteil ist ein komplettes Lenkrad. Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1605060 Rev. 1.2 Seite 1/7...
- Seite 2 1. Trennen Sie immer das Massekabel von der Batterie, bevor Sie mit der fachgerecht eingebaut wird. Installation beginnen. Der E-Cruise darf nur von Fachleuten eingebaut werden, da moderne Fahrzeuge 2. Benutzen Sie immer die beiliegende Einbauanleitung. mit kostenintensiver Elektronik ausgestattet sind, 3.
- Seite 3 Suzuki Ignis Schaltgetriebe Modell 2017 - E-Cruise KEIN Hybrid! OBD Stecker Falls nicht genügend Raum am OBD Stecker ist, Stecker abschneiden und Kabel anlöten Rote Kabel an PIN 6. Schwarze Kabel Pin 14. Schwarz Gaspedalstecker Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1605060 Rev.
- Seite 4 Suzuki Ignis Schaltgetriebe Modell 2017 - E-Cruise Hybrid Stecker vom OBD-Kabel abschneiden und Kabel wie gezeigt anlöten. Stecker am Servolenkungs-Steuergerät an der Weiß Lenksäule. (CAN hi) (CAN lo) Schwarz Gaspedalstecker Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1605060 Rev. 1.2...
- Seite 5 E-Cruise Suzuki Ignis Schaltgetriebe Modell 2017 - Kupplungsstecker Gelb Die Farben am 12-poligen Stecker können variieren. Stecker am Zündschloss (Abbildung von der Kabelseite) 1A Sicherung Blau (Zündung / Kl.15) Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1605060 Rev. 1.2 Seite 5/7...
- Seite 6 E-Cruise Suzuki Ignis Schaltgetriebe Modell 2017 - SchwarzerStecker unter der Lenksäulenverjkleidung (Abbildung von der Kabelseite) Türkis Gelb Schwarz Weiß / Lila Altendorf GmbH Telefon +49 391 7446260- www.a-a.de 1605060 Rev. 1.2 Seite 6/7...
- Seite 7 E-Cruise Suzuki Ignis Schaltgetriebe Modell 2017 - Demontieren Sie den Airbag laut Herrstellervorgabe Demontieren Sie das Lenkrad und bauen Sie das Tempomatbedienteil ein. Montieren Sie das Lenkrad und den Airbag wieder. - Siehe Bild 1 und Bilder 2. Bild 1.
- Seite 8 Andernfalls wird die Test LED „ROT“ leuchten. 3. SET kurz = Test-LED leuchtet Rot aktivieren. 4. SET erneut kurz drücken = Test-LED leuchtet Orange. E-Cruise II ist auf Automatik Getriebe gesetzt. Wurde ein Fehler gemacht muss von Anfang begonnen werden 1.
