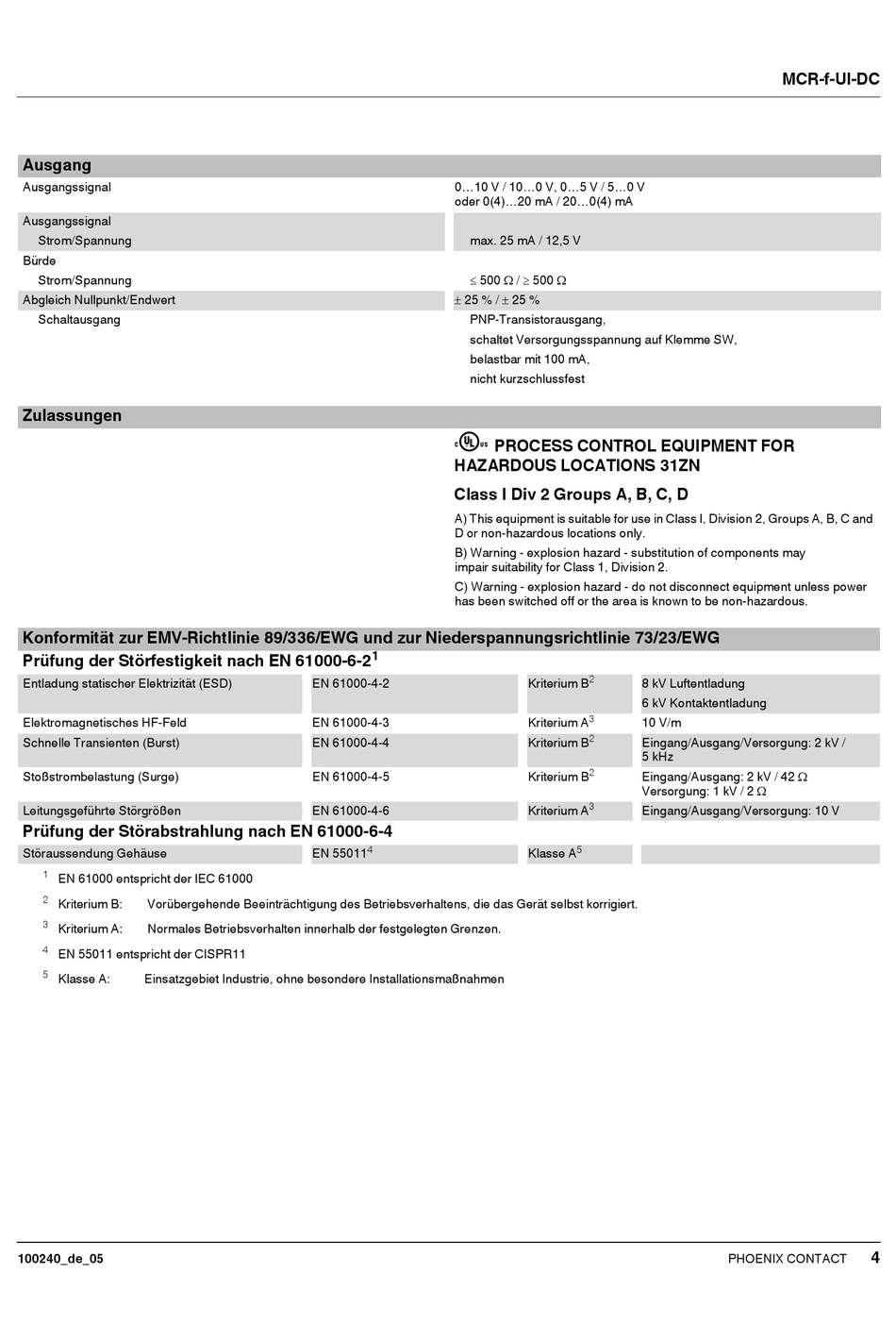

Phoenix Contact MCR-f-UI-DC Bedienungsanleitung Seite 4

Ausgang
Ausgangssignal
Ausgangssignal
Strom/Spannung
Bürde
Strom/Spannung
Abgleich Nullpunkt/Endwert
Schaltausgang
Zulassungen
Konformität zur EMV-Richtlinie 89/336/EWG und zur Niederspannungsrichtlinie 73/23/EWG
Prüfung der Störfestigkeit nach EN 61000-6-2
Entladung statischer Elektrizität (ESD)
Elektromagnetisches HF-Feld
Schnelle Transienten (Burst)
Stoßstrombelastung (Surge)
Leitungsgeführte Störgrößen
Prüfung der Störabstrahlung nach EN 61000-6-4
Störaussendung Gehäuse
1
EN 61000 entspricht der IEC 61000
2
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert.
3
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
4
EN 55011 entspricht der CISPR11
5
Klasse A: Einsatzgebiet Industrie, ohne besondere Installationsmaßnahmen
100240_de_05
0...10 V / 10...0 V, 0...5 V / 5...0 V
oder 0(4)...20 mA / 20...0(4) mA
max. 25 mA / 12,5 V
≤ 500 Ω / ≥ 500 Ω
± 25 % / ± 25 %
PNP-Transistorausgang,
schaltet Versorgungsspannung auf Klemme SW,
belastbar mit 100 mA,
nicht kurzschlussfest
U
HAZARDOUS LOCATIONS 31ZN
Class I Div 2 Groups A, B, C, D
A) This equipment is suitable for use in Class I, Division 2, Groups A, B, C and
D or non-hazardous locations only.
B) Warning - explosion hazard - substitution of components may
impair suitability for Class 1, Division 2.
C) Warning - explosion hazard - do not disconnect equipment unless power
has been switched off or the area is known to be non-hazardous.
1
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
4
EN 55011
PROCESS CONTROL EQUIPMENT FOR
2
Kriterium B 8 kV Luftentladung
6 kV Kontaktentladung
3
Kriterium A 10 V/m
2
Kriterium B Eingang/Ausgang/Versorgung: 2 kV /
5 kHz
Eingang/Ausgang: 2 kV / 42 Ω
2
Kriterium B
Versorgung: 1 kV / 2 Ω
3
Kriterium A Eingang/Ausgang/Versorgung: 10 V
5
Klasse A
MCR-f-UI-DC
4
PHOENIX CONTACT
