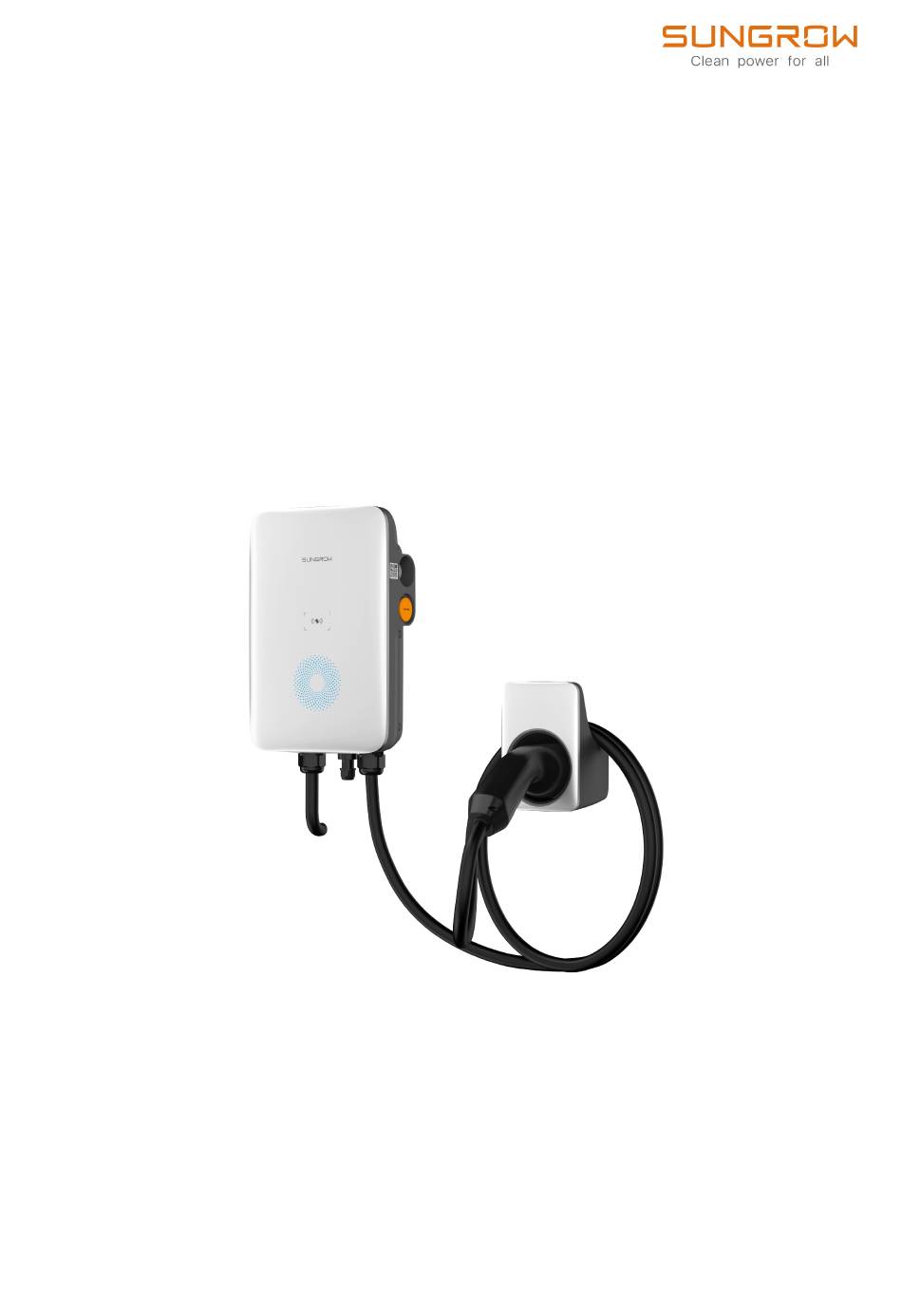

AC-Ladegerät
Benutzerhandbuch
AC011E-01 / AC011E-01 L1
AC011E-01 /
AC011E-01 L1AC-
LadegerätBenutzerhandbu-
chAC011E-01-UDE-Ver14-202309
AC011E-01-UDE-Ver14-202309

Werbung

loading

Inhaltszusammenfassung für Sungrow AC011E-01

  • Seite 1 AC-Ladegerät Benutzerhandbuch AC011E-01 / AC011E-01 L1 AC011E-01 / AC011E-01 L1AC- LadegerätBenutzerhandbu- chAC011E-01-UDE-Ver14-202309 AC011E-01-UDE-Ver14-202309...
  • Seite 3 • Die in diesem Handbuch enthaltenen Informationen sind das Privateigentum der Sungrow Power Supply Co., Ltd. Kein Teil dieses Handbuchs darf in irgendeiner Form ohne vorherige schriftliche Zustimmung durch die Sungrow Power Co., Ltd. übermittelt werden. Die interne Vervielfältigung ist nur zum Zweck der Produktevaluierung und zu anderen angemessenen Zwecken zulässig.
  • Seite 4 Sie es an einem leicht zugänglichen Ort auf. Alle Inhalte, Bilder, Marken und Symbole in diesem Handbuch sind Eigentum von SUNGROW. Kein Teil dieses Dokuments darf von nicht-internen Mitarbeitern von SUNGROW ohne schriftliche Genehmigung nachgedruckt werden. Der Inhalt dieses Handbuchs kann von Zeit zu Zeit aktualisiert oder überarbeitet werden, wobei das tatsächlich erworbene Produkt maßgeblich ist.
  • Seite 5 GEFAHR Weist auf potenzielle Gefahren mit hohem Risiko hin, deren Missachtung zum Tod oder zu schweren Verletzungen führen kann. WARNUNG Weist auf potenzielle Gefahren mit mittlerem Risiko hin, deren Missachtung zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Weist auf potenzielle Gefahren mit geringem Risiko hin, deren Missachtung zu leichten oder mittelschweren Verletzungen führen kann.
  • Seite 7 Inhaltsverzeichnis Alle Rechte vorbehalten ....................I Informationen zu diesem Benutzerhandbuch ..............II 1 Produktübersicht ....................1 1.1 Einführung .....................1 1.2 Erscheinungsbild und Abmessungen ...............1 1.3 LED-Signale....................3 1.4 Systemübersicht.....................4 1.5 Lastmanagement....................6 2 Installation ......................7 2.1 Installationsvoraussetzungen ................7 2.2 Auspacken und Inspizieren ................9 2.3 Werkzeuge zur Installation ................11 2.4 Anschließen der Elektrik................12 2.4.1 Schaltplan ..................12 2.4.2 Anschließen der Wechselstromkabel ............12...
  • Seite 8 5.5.1 Laderechnungen.................38 5.5.2 Laden nach Zeitplan................39 5.5.3 Kundendienst ..................40 5.5.4 Netzwerkeinstellungen ................40 5.5.5 Firmware-Verwaltung ................41 5.5.6 Geräteverbindung ................43 5.5.7 Ladekarten..................44 5.5.8 Einstellungen..................45 6 Fehlerbehebung .....................47 7 Anhang ......................52 7.1 Technische Daten ..................52 7.2 Zusätzliche Informationen ................54 7.3 Qualitätssicherung..................54 7.4 Kontaktinformationen..................55...
  • Seite 9 Produktübersicht Einführung Die Ladestation AC011E-01 (im Folgenden „die Ladestation“ oder „die Wechselstrom- Ladestation) dient zum Laden von Elektrofahrzeugen (BEV/PHEV) mit Wechselstrom und kann wahlweise an der Wand oder an einer Ladesäule montiert werden. Die Ladestation bietet folgende Vorteile: Unkomplizierte Handhabung Fahrer eines Elektrofahrzeugs können den Ladevorgang mit einer RFID-Karte sowie über...
  • Seite 10 1 Produktübersicht Benutzerhandbuch Modell Typenschild Beschreibung Position Hinweis Wechselstrom- Ladestation Nennleistung (kW) Europäische Norm Bildschirmkonfiguration • 0: ohne Bildschirm M1-Kartenkonfiguration • 1: mit Karte Version (optional) • Standard: Version zur Verwendung mit SHRT für dreiphasige Kombilösung • L1: Version zur Verwendung als eigenstän- dige Wechselstrom-Ladestation Elektrische Anschlüsse...
  • Seite 11 Benutzerhandbuch 1 Produktübersicht Abbildung 1-1 Anschlüsse Tabelle 1-1 Legende Position Beschreibung Ladekabelausgang (vormontiert mit Ladekabel) RS485-Kommunikationsschnittstelle (SHRT-Verbindung) Wechselstromeingang (Wechselstromanschluss) Abmessungen Abbildung 1-2 Abmessungen (in mm) LED-Signale Tabelle 1-2 LED-Signale LED-Signal Beschreibung Standby-Modus Die blaue LED blinkt langsam (1 s Ein und 4 s Aus) Fahrzeug wird geladen Die blaue LED blinkt (1 s Ein und 1 s Aus) Ladevorgang beendet...
  • Seite 12 Version, ist eine smarte Visualisierung des Ladevorgangs per App möglich. Neben dem Laden mit Strom aus dem Netz unterstützen die erweiterten Versionen auch die intelligente Energienutzung in Kombination mit der dreiphasigen Kombilösung von SUNGROW. Eigenständige Elektrofahrzeug-Ladestation Abbildung 1-3 Systemtopologiediagramm der Elektrofahrzeug-Ladestation...
  • Seite 13 Benutzerhandbuch 1 Produktübersicht Beschreibung Position Hinweis Ladestation AC011E-01 L1 Elektrofahrzeug Lösung zum Speichern und Laden von Solarstrom Abbildung 1-4 Systemtopologiediagramm der Lösung zum Laden und Speichern von Solarstrom Beschreibung Position Hinweis Kompatibel mit monokristallinen Silizium-, polykris- PV-Stränge tallinen Silizium- und Dünnschichtmodulen ohne Erdung.
  • Seite 14 Nicht geschützte Hauslasten. Werden bei Netzaus- Normale Lasten fall getrennt. Wechselstrom- AC011E-01 Ladestation Informationen zur SUNGROW Lösung zum Laden und Speichern von Solarstrom für Elektrofahrzeuge sind dem Benutzerhandbuch des jeweiligen Wechselrichters zu entnehmen. Siehe "7.2 Zusätzliche Informationen". Lastmanagement Das Lastmanagement wird von der Wechselstrom-Ladestation unterstützt.
  • Seite 15 Installation WARNUNG Beachten Sie bei der mechanischen Installation alle lokalen Normen und Anforderungen. VORSICHT Schäden oder Defekte der Ladestation, die durch Fahrlässigkeit oder unsachgemäße Handhabung herbeigeführt werden, kommen nicht für den Service und Austausch im Rahmen der Garantie in Frage. Installationsvoraussetzungen Standortvoraussetzungen Wählen Sie einen optimalen Installationsort im Hinblick auf Betriebssicherheit, Langlebigkeit...
  • Seite 16 2 Installation Benutzerhandbuch • Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Regen oder Schnee aus. • Die Ladestation muss gut belüftet sein. Die Luft muss frei zirkulieren können. • Der Aufstellort muss sich abseits des Wohnbereichs befinden. Im Betrieb erzeugt die Ladestation Geräusche, die als störend empfunden werden können.
  • Seite 17 Beschädigungen und sehen Sie nach, ob die Versandliste mit dem tatsächlich bestellten Produkt übereinstimmt. Installieren Sie das Gerät bei Problemen nicht und wenden Sie sich zuerst an Ihren Händler. Wenn das Problem weiterhin besteht, wenden Sie sich bitte zeitnah an SUNGROW.
  • Seite 18 2 Installation Benutzerhandbuch Tabelle 2-1 Legende Punk Name Menge Wechselstrom-Ladestation Ladekabelhalterung Rückwand Oberes Halteblech Unteres Halteblech Montagesäule (optional) Kombischraube und Spreizdübel 4, 7 (Wandmontage); 11, 0 (Säulenmontage) L-förmiger Schlüssel Aderendhülse Senkkopfschraube RJ45-Schraubanschluss Smart Energy Meter DTSU666 (optional) RFID-Karte Kurzanleitung für die Installation, Garantiekarte und 1, 1, 1 Konformitätsbescheinigung...
  • Seite 19 Benutzerhandbuch 2 Installation Werkzeuge zur Installation Tabelle 2-2 Legende Punkt Name Spezifikation Markierstift Abisolierzange Schlagbohrmaschine Ø6, Ø12 Schraubendreher M3, M4 Heißluftpistole RJ45-Crimpzange Hydraulikzange 2,5-6 mm Rollgabelschlüssel...
  • Seite 20 2 Installation Benutzerhandbuch Anschließen der Elektrik 2.4.1 Schaltplan Abbildung 2-1 Schaltplan Tabelle 2-3 Legende Kenn Beschreibung zeich nung Die LED-Leuchten, die Aufschluss über den Status der Ladestation geben RS485, reserviert für externe Kommunikation Modul ESP32 für Wi-Fi-Kommunikation CT für Leckstromerkennung Ladekabelausgang (an Fahrzeug angeschlossen) CCU internes Relais Fehlerstromschutzschalter Typ A (Parameter: 25 A/400 V mit 30 mA...
  • Seite 21 Benutzerhandbuch 2 Installation Schritt 1 Legen Sie die Ladestation mit der Vorderseite auf eine saubere und ebene Fläche. Schritt 2 Lösen Sie die Befestigungsschrauben der Rückwandverkleidung. (Schrauben M3, Anzugsdrehmoment: 0,5 ± 0,1 Nm) Schritt 3 Schließen Sie das Kabel an den Anschluss für die Stromversorgung an (ganz links).
  • Seite 22 2 Installation Benutzerhandbuch Schritt 4 Passen Sie die Kabellänge an und entfernen Sie die Kabelisolierung, um das Anbringen der Kabelschuhe vorzubereiten. Ziehen Sie die Isolierung von den Enden der einzelnen Kabel ab. Führen Sie die Kupferader des abisolierten Kabelendes in den Kupferkabelschuh ein. Verpressen Sie den Kupferkabelschuh mit einer Hydraulikzange.
  • Seite 23 2.4.3 RS485-Kommunikationsverbindung • Für die Hybrid- und Wechselstrom-Ladelösung für den Heimbereich wird die RS485-Kommunikationsverbindung benötigt, damit die Wechselstrom- Ladestation mit dem dreiphasigen Wechselrichter (SHRT) von SUNGROW verbunden werden kann. • Informationen zum Verbinden der Ladestation mit einem Energiezähler sind dem jeweiligen Benutzerhandbuch zu entnehmen.
  • Seite 24 2 Installation Benutzerhandbuch Schritt 1 Crimpen Sie beide Enden des Ethernet-Kabels mit einer Crimpzange. Sie erhalten eine der folgenden RJ45-Anschlusskomponenten. Bitte beziehen Sie sich auf das tatsächlich gelieferte Produkt. Abbildung 2-2 RJ45-Schraubanschluss (A) Abbildung 2-3 RJ45-Schraubanschluss (B) Achten Sie darauf, dass das blaue Kabel und das blau-weiße Kabel ordnungsgemäß...
  • Seite 25 Benutzerhandbuch 2 Installation Schritt 2 Stecken Sie den RJ45-Stecker in die RJ45-Buchse. Schritt 3 Bringen Sie nacheinander Dichtungen für das Ethernet-Kabel an. Vergewissern Sie sich, dass das Kabel fest sitzt.
  • Seite 26 2 Installation Benutzerhandbuch Schritt 4 Verbinden Sie die Ladestation mit einem Smart Energy Meter oder einem SUNGROW Hybrid-Wechselrichter. Abbildung 2-4 Mit Smart Energy Meter verbinden Abbildung 2-5 Mit Wechselrichter (SHRT) verbinden - - ENDE Wandmontage Installieren Sie die Ladestation mithilfe der beiliegenden Wandhalterung und der Spreizdübelsets an einer Wand.
  • Seite 27 Benutzerhandbuch 2 Installation Schritt 1 Bringen Sie die Rückwand an. Halten Sie die Rückwand an die gewünschte Position an der Wand und markieren Sie die Positionen der Bohrlöcher. HINWEIS Machen Sie vor dem Bohren der Löcher für die Rückwand Wasserrohre und Kabelleitungen in der Wand ausfindig und meiden Sie sie.
  • Seite 28 2 Installation Benutzerhandbuch Schritt 2 Installieren Sie die Ladekabelhalterung. Halten Sie die Ladekabelhalterung an die gewünschte Position an der Wand und markieren Sie die Positionen der Bohrlöcher. Bohren Sie an den markierten Stellen mit einer Schlagbohrmaschine Löcher. Setzen Sie den Dübel in die Bohrung ein. Platzieren Sie die Ladekabelhalterung an der Wand und ziehen Sie mit einem Schraubendreher die Befestigungsschrauben fest.
  • Seite 29 Benutzerhandbuch 2 Installation Schritt 3 Montieren Sie die Ladestation. Befestigen Sie das obere Halteblech und das untere Halteblech mit einem Schraubendreher an der Rückseite der Ladestation. (Anzugsdrehmoment: 1,2 ± 0,1 Nm) Hängen Sie die Ladestation an die Rückwand. Befestigen Sie das obere und das untere Halteblech mit Schrauben an der Rückwand.
  • Seite 30 2 Installation Benutzerhandbuch Abbildung 2-6 An der Wand montierte Ladestation Säulenmontage Empfohlen wird, die Säule auf tragfähigem Untergrund (Beton, Asphalt etc.) zu montieren. Wenn die Rahmenbedingungen nicht ausreichen, errichten Sie bitte zunächst ein Fundament und installieren Sie dann die Montagesäule. 2.6.1 Errichtung des Fundaments Der Sockel sollte sich 100 mm über dem Boden befinden und die Außenmaße der Säulen vorn, hinten, rechts und links sollten mehr als 100 mm betragen.
  • Seite 31 Benutzerhandbuch 2 Installation Abbildung 2-7 Ansicht von vorn und von oben (Einheit: mm) 2.6.2 Säuleninstallation Schritt 1 Schließen Sie das Wechselstromkabel an. Entfernen Sie die Schrauben der Verkleidung an der Rückseite der Säule mit einem Schraubendreher. Führen Sie das Wechselstromkabel durch das Unterteil in die Säule. Greifen Sie das Wechselstromkabel, wenn es die Verkleidung erreicht, und nehmen Sie das Ende des Kabels aus dem Ausgang für das Wechselstromkabel.
  • Seite 32 2 Installation Benutzerhandbuch Schritt 2 Montieren Sie die Ladestation. Platzieren Sie die Säule auf einer soliden und flachen Fläche und markieren Sie die Positionen der Bohrlöcher. Bohren Sie an den markierten Stellen mit einer Schlagbohrmaschine Löcher. (Durchmesser: 12 mm; Tiefe: 70 mm) Setzen Sie die Dübel in die Bohrungen ein.
  • Seite 33 Benutzerhandbuch 2 Installation Schritt 4 Bringen Sie das obere und das untere Halteblech an. Legen Sie die Ladestation mit der Vorderseite nach unten auf eine saubere und ebene Fläche und befestigen Sie das obere und das untere Halteblech mit einem Schraubendreher an der Säule.
  • Seite 34 2 Installation Benutzerhandbuch Abbildung 2-8 An einer Säule montierte Ladestation...
  • Seite 35 Inspektion vor der Inbetriebnahme Tabelle 3-1 Voraussetzungen für die Inbetriebnahme Beschreibung Punkt Die Ladestation ist ordnungsgemäß an einem Ort montiert, an Standort dem sie sich bequem bedienen und warten lässt. Ladestation Die Ladestation ist fest und sicher installiert. Die Kabel sind korrekt und fest angeschlossen und angemes- Kabel sen vor Beschädigungen geschützt.
  • Seite 36 Inbetriebnahme über iSolarCloud Dieser Abschnitt gilt nur für Anwendungsfälle mit der erweiterten Version der Ladestation. Informationen zur Vorgehensweise bei der Inbetriebnahme sind dem Benutzerhandbuch des jeweiligen Wechselrichters zu entnehmen. Siehe "7.2 Zusätzliche Informationen".
  • Seite 37 iEnergyCharge App iEnergyCharge App ist ein Tool, mit dem Nutzer ihre Elektrofahrzeug-Ladestationen bedienen und verwalten können. In der App können Nutzer Kontoeinstellungen vornehmen, Ladestationen konfigurieren und bedienen, Ladekarten verwalten und den Kundendienst kontaktieren. Das Erscheinungsbild der Bedienoberfläche kann je nach Version der iEnergyCharge App variieren.
  • Seite 38 5 iEnergyCharge App Benutzerhandbuch Schritt 3 Sehen Sie in Ihrem E-Mail-Eingang nach dem Verifizierungscode, der Ihnen vom System geschickt wurde. Wechseln Sie dann zurück zur App, geben Sie den Verifizierungscode ein und tippen Sie auf Next (Weiter). Schritt 4 Geben Sie ein Passwort ein. Damit ist der Anmeldevorgang abgeschlossen. Daraufhin gelangen Sie zur Ansicht Home (Startseite) der App.
  • Seite 39 Benutzerhandbuch 5 iEnergyCharge App Schritt 3 Rufen Sie die WLAN-Einstellungen Ihres Mobilgeräts auf und stellen Sie eine Verbindung zum WLAN der Ladestation her. Das WLAN der Ladestation ist nach dessen Seriennummer benannt und das Passwort lautet „admin123“ oder es wird kein Passwort benötigt.
  • Seite 40 Wenn der Lademodus auf „EMS“ eingestellt ist, müssen Sie das Passwort eingeben, das mit dem vierstelligen PIN-Code auf der RFID-Karte identisch ist. Standardadresse des Servers: wss://europe.suncharger.cn:20038. Wenn Sie eine Ladestation hinzufügen möchten, die nicht von SUNGROW stammt, geben Sie bitte die vom Betreiber bereitgestellte Serveradresse ein.
  • Seite 41 Benutzerhandbuch 5 iEnergyCharge App Schritt 6 Verbinden Sie die Ladestation mit einem stabilen WLAN-Netzwerk, das Sie zum Eingeben des richtigen Passworts auffordert. Schritt 7 Tippen Sie nach dem Herstellen der Verbindung auf Add device (Gerät hinzufügen). Daraufhin wird das Gerät Ihrem Konto hinzugefügt. Tippen Sie dann auf Complete (Abschließen).
  • Seite 42 5 iEnergyCharge App Benutzerhandbuch 5.4.1 Ladevorgang starten/beenden Ladevorgang starten Tippen Sie in der Ladeansicht auf Start, um einen Ladevorgang zu starten. Während des Ladevorgangs können Sie sich Echtzeitdaten zu Ladestrom und -spannung, Ladedauer und Batteriestatus ansehen. Ladevorgang beenden Bei Bedarf können Sie in der Ladeansicht auf Stop (Stopp) tippen, um den Ladevorgang sofort anzuhalten.
  • Seite 43 Benutzerhandbuch 5 iEnergyCharge App 5.4.3 Geräteeinstellungen Tippen Sie oben rechts in der Ladeansicht auf , um zu „Device settings“ (Geräteeinstellungen) zu wechseln. Delete device (Gerät löschen) Tippen Sie unten in der Ansicht auf Delete device (Gerät löschen) (Gerät löschen), um die aktuelle Ladestation zu löschen.
  • Seite 44 5 iEnergyCharge App Benutzerhandbuch Wenn Sie keine RFID-Ladekarte hinzugefügt haben oder eine neue Karte hinzufügen müssen, tippen Sie bitte oben rechts auf „Add card“ (Karte hinzufügen) und führen die Aktion unter Beachtung der Bildschirmanleitung durch. Wenn Sie die Offline-Ladefunktion deaktivieren, müssen die entsprechenden RFID-Ladekarten erneut mit der Ladestation verknüpft werden, damit sie erkannt werden.
  • Seite 45 Benutzerhandbuch 5 iEnergyCharge App Der Lastausgleich ist nur für Energiezähler von SUNGROW verfügbar. Weitere Informationen erhalten Sie beim Kundendienst. Firmware upgrade (Firmware-Aktualisierung) Voraussetzungen: • Ihr Telefon und die Ladestation sind mit dem Internet verbunden. • Die Ladestation ist verfügbar. •...
  • Seite 46 5 iEnergyCharge App Benutzerhandbuch 5.5.1 Laderechnungen Schritt 1 Tippen Sie auf Charging bills (Laderechnungen) (Laderechnungen). Schritt 2 Tippen Sie oben in der Ansicht auf Filter (Filtern) (Filtern). Daraufhin können Sie Laderechnungen nach Datum, Gerät und Ladekartennummer anzeigen.
  • Seite 47 Benutzerhandbuch 5 iEnergyCharge App Schritt 3 Tippen Sie oben rechts in der Ansicht auf Export (Exportieren) (Exportieren), um die gewünschten Laderechnungen zu exportieren. - - ENDE 5.5.2 Laden nach Zeitplan Schritt 1 Tippen Sie auf Scheduled charging (Laden nach Zeitplan) (Laden nach Zeitplan). Schritt 2 Tippen Sie oben rechts auf New task (Neue Aufgabe) (Neue Aufgabe), um eine Ladeaufgabe nach Zeitplan anzulegen.
  • Seite 48 - - ENDE 5.5.3 Kundendienst Tippen Sie auf Customer service (Kundendienst) (Kundendienst). In dieser Ansicht sind die SUNGROW Kontaktdaten für einige Regionen aufgeführt. 5.5.4 Netzwerkeinstellungen Wenn sich das WLAN geändert hat, konfigurieren Sie die Netzwerkverbindung für die La- destation bitte neu, indem Sie wie folgt vorgehen.
  • Seite 49 Sie die Ladestation mit dem Netzwerk. - - ENDE 5.5.5 Firmware-Verwaltung „Firmware-Verwaltung“ ist für das Administratorkonto zugänglich. Den Namen und das Passwort für das Administratorkonto können Sie bei Ihrem Händler oder bei SUNGROW erfragen. Schritt 1 Tippen Sie auf Firmware Management (Firmware-Verwaltung) (Firmware-Verwaltung).
  • Seite 50 5 iEnergyCharge App Benutzerhandbuch Schritt 2 Wählen Sie das zu aktualisierende Gerät und das zu aktualisierende Modul. Schritt 3 Wählen Sie das gewünschte Firmware-Paket und tippen Sie aufDownload (Herunterladen) (Herunterladen), um es herunterzuladen. Schritt 4 Wechseln Sie zurück zu „Firmware Management“ (Firmware-Verwaltung). Tippen Sie aufDownload (Herunterladen) (Herunterladen).
  • Seite 51 “Device Connection (Geräteverbindung)“ ist für das Administratorkonto zugänglich. Den Namen und das Passwort für das Administratorkonto können Sie bei Ihrem Händler oder bei SUNGROW erfragen. Schritt 1 Tippen Sie auf Device Connection (Geräteverbindung) (Geräteverbindung), scannen Sie den QR-Code an der Seite der Ladestation und verbinden Sie das Gerät.
  • Seite 52 5 iEnergyCharge App Benutzerhandbuch Schritt 3 Wechseln Sie zurück zur App. Daraufhin gelangen Sie automatisch zur Bedienoberfläche für Direktbedienung und -wartung. Tippen Sie auf Updates (Aktualisierungen). Hier können Sie das Firmware-Paket auswählen, das heruntergeladen wurde, und auf Start to Upload (Hochladen beginnen) (Zum Hochladen starten) tippen, um mit dem Aktualisieren der Firmware zu beginnen.
  • Seite 53 Benutzerhandbuch 5 iEnergyCharge App Schritt 2 Tippen Sie unten in der Ansicht auf Add card (Karte hinzufügen) (Karte hinzufügen). Geben Sie anschließend den Kartennamen und die Kennung ein und tippen Sie auf Save (Speichern). Daraufhin wird die Karte hinzugefügt. Schritt 3 Tippen Sie auf die Karte, die hinzugefügt wurde, und wechseln Sie zu „Card details (Kartendetails)”.
  • Seite 54 5 iEnergyCharge App Benutzerhandbuch...
  • Seite 55 Lösungsvorschläge, falls beträgt die Netzspannung die Netzspannung mehr als weiterhin mehr als 265 V. 265 V beträgt. Kontaktieren Sie den SUNGROW Kundendienst, wenn das Problem weiterhin besteht. In der Regel stellt die Ladestation wieder eine Verbindung zum Versorgungsnetz her, wenn sich das Netz wieder im Normalzustand befindet.
  • Seite 56 Netzfrequenz um Lösungsvorschläge, falls weiterhin mehr als 61 Hz. die Netzfrequenz mehr als 61 Hz beträgt. Kontaktieren Sie den SUNGROW Kundendienst, wenn das Problem weiterhin besteht. In der Regel stellt die Ladestation wieder eine Verbindung zum Versorgungsnetz her, wenn sich das Netz wieder im Normalzustand befindet.
  • Seite 57 Elektrofahrzeugherstellers. Strom gemäß Einschaltdauer strom Beenden Sie den + 2 A) Ladevorgang und ziehen Sie den Ladestecker ab. Kontaktieren Sie den SUNGROW Kundendienst, wenn das Problem weiterhin besteht. Häng Das Relais hängt fest und endes kann nicht getrennt werden. Relais...
  • Seite 58 Leiter L und N chluss des Kabels entspricht belung ordnungsgemäß nicht den Anforderungen. angeschlossen sind. Kontaktieren Sie den Die Leiter L und N sind SUNGROW Kundendienst, tauschte falschherum angeschlossen. wenn das Problem weiterhin Polarität besteht. Prüfen Sie die RS485- Verkabelung zwischen Bei aktiviertem Energiezähler und...
  • Seite 59 Fehler bei der Die rote LED blinkt 16 Mal (0,5 s Ein, 0,5 s Aus) und erlischt dann Kommunikation mit für 3 s. dem Smart Meter Wenn sich die obigen Fehler nicht beheben lassen, kontaktieren Sie bitte den Sungrow Kundendienst.
  • Seite 60 Anhang Technische Daten Spezifikation AC011E-01 Wechselstromeingang und -ausgang Max. Ladeleistung 11 kW Nennspannung 400 V Nominale Netzfrequenz 50/60 Hz 16 A, dreiphasig Max. Stromstärke Steckertyp 2 Ladestecker Kabelquerschnitt 5 x 2,5 mm Kabellänge Schutz Fehlerstromerkennung 6 mA DC Über-/Unterspannungsschutz Überlastschutz Übertemperaturschutz...
  • Seite 61 Benutzerhandbuch 7 Anhang Spezifikation AC011E-01 Display LED-Anzeige iSolarCloud App (bei Sungrow Wechselrichter) Überwachung Kommunikation RS485 Ladeprotokoll — Leistungsaufnahme im Standby- < 5 W Modus Startmodus RFID-Karte/APP EN/IEC 61851-1:2019; IEC 61851-21-2:2018 Normenkonformität Garantie 5 Jahre Spezifikation AC011E-01 L1 Wechselstromeingang und -ausgang Max.
  • Seite 62 Hybrid- und SBR-Speichersystem von SUNGROW. Qualitätssicherung Im Falle eines Defekts während der Garantiezeit wird SUNGROW einen kostenlosen Service anbieten oder das Produkt durch ein neues ersetzen. Nachweis Während der Garantiezeit muss der Kunde die Kaufrechnung und das Kaufdatum des Produkts vorlegen.
  • Seite 63 • Der Kunde hat SUNGROW eine angemessene Frist zur Nachbesserung des fehlerhaften Gerätes zu setzen. Ausschluss der Haftung In den folgenden Fällen hat SUNGROW das Recht, die Qualitätsgarantie abzulehnen: • Die kostenlose Garantiezeit für die gesamte Maschine/Komponenten ist abgelaufen. •...
  • Seite 64 Sungrow Power Supply Co., Ltd. Add: No.1699 Xiyou Rd.,New & High Technology Industrial Development Zone, 230088,Hefei, P. R. China. Web: www.sungrowpower.com E-mail: info@sungrow.cn Tel: +86 551 6532 7834 / 6532 7845 Specifications are subject to changes without advance notice.
