PCMDS80
Rev. 02
Achtung:
Die Anschlussbelegung der Varianten W und WK sind unterschiedlich. Die Stecker am Wandler sind codiert.
Um Fehlanschlüsse auszuschließen, sind die Gegenstecker entsprechend den Vorgaben zu codieren.
Caution:
The connecting schemes for the versions W and WK are different. The connectors at the converters are coded.
To avoid incorrect connections, the counterplugs have to be coded acc. to the above specifications.
8 / 13
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com
DC/DC-Wandler 80 W
DC/DC Converter 80 W

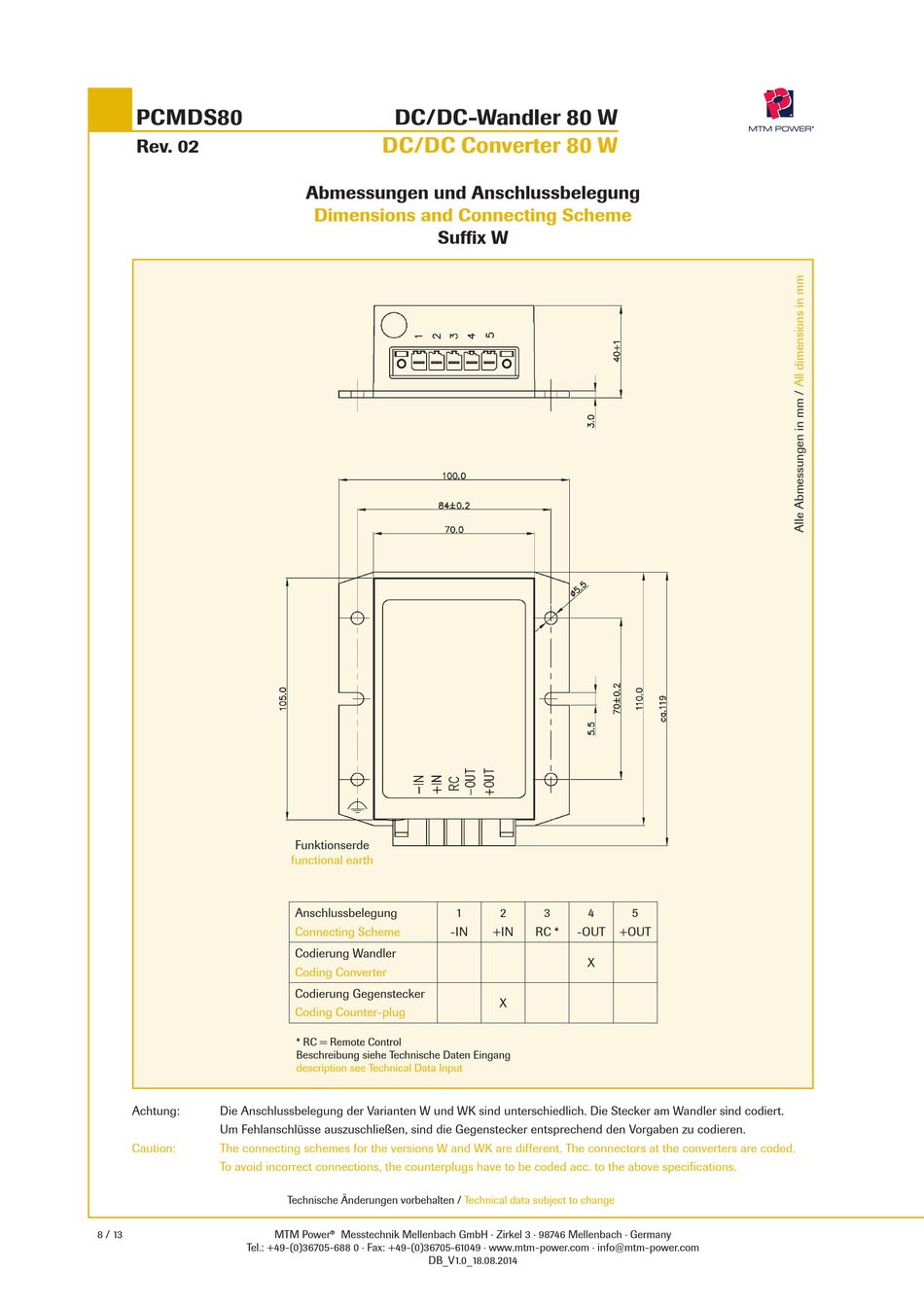

Abmessungen und Anschlussbelegung
Dimensions and Connecting Scheme
Suffix W
Funktionserde
functional earth
Anschlussbelegung
Connecting Scheme
Codierung Wandler
Coding Converter
Codierung Gegenstecker
Coding Counter-plug
* RC = Remote Control
Beschreibung siehe Technische Daten Eingang
description see Technical Data Input
Technische Änderungen vorbehalten /
MTM Power
Messtechnik Mellenbach GmbH · Zirkel 3 · 98746 Mellenbach · Germany
DB_V1.0_18.08.2014
1
2
3
4
-IN
+IN
RC *
-OUT
+OUT
X
X
Technical data subject to change
