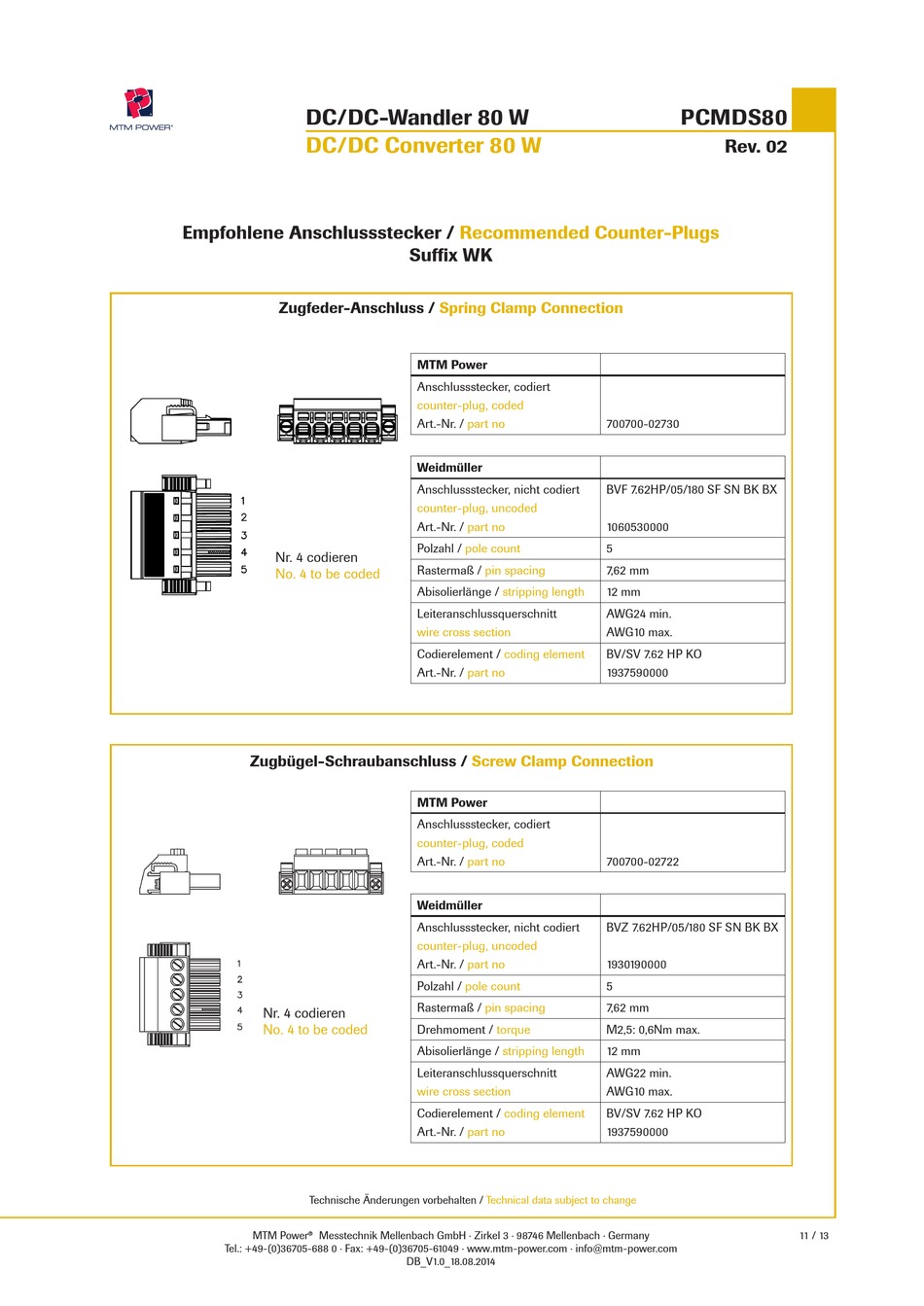

MTM Power PCMDS80 Beschreibung Seite 11

DC/DC-Wandler 80 W
DC/DC Converter 80 W
Empfohlene Anschlussstecker /
Zugfeder-Anschluss /
Nr. 4 codieren
No. 4 to be coded
Zugbügel-Schraubanschluss /
Nr. 4 codieren
No. 4 to be coded
Technische Änderungen vorbehalten /
MTM Power  Messtechnik Mellenbach GmbH · Zirkel 3 · 98746 Mellenbach · Germany
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com
Recommended Counter-Plugs
Suffix WK
Spring Clamp Connection
MTM Power
Anschlussstecker, codiert
counter-plug, coded
Art.-Nr. / part no
Weidmüller
Anschlussstecker, nicht codiert
counter-plug, uncoded
Art.-Nr. / part no
Polzahl / pole count
Rastermaß / pin spacing
Abisolierlänge / stripping length
Leiteranschlussquerschnitt
wire cross section
Codierelement / coding element
Art.-Nr. / part no
Screw Clamp Connection
MTM Power
Anschlussstecker, codiert
counter-plug, coded
Art.-Nr. / part no
Weidmüller
Anschlussstecker, nicht codiert
counter-plug, uncoded
Art.-Nr. / part no
Polzahl / pole count
Rastermaß / pin spacing
Drehmoment / torque
Abisolierlänge / stripping length
Leiteranschlussquerschnitt
wire cross section
Codierelement / coding element
Art.-Nr. / part no
Technical data subject to change
DB_V1.0_18.08.2014
PCMDS80
Rev. 02
700700-02730
BVF 7.62HP/05/180 SF SN BK BX
1060530000
5
7,62 mm
12 mm
AWG24 min.
AWG10 max.
BV/SV 7.62 HP KO
1937590000
700700-02722
BVZ 7.62HP/05/180 SF SN BK BX
1930190000
5
7,62 mm
M2,5: 0,6Nm max.
12 mm
AWG22 min.
AWG10 max.
BV/SV 7.62 HP KO
1937590000
11 / 13
