Weitbereichseingang
Wide Input Range
Transientengeschützt
Transient Protected
Diese primärgetakteten DC/DC-Wandler von MTM Power
Fahrzeugtechnik entwickelt. Die Geräte sind leerlauffest und durch primär- und sekundärseitige
Leistungsbegrenzung kurzschlusssicher. Die wartungsfreien Wandler sind vakuumvergossen, für den
Einsatz in Geräten der Schutzklasse I oder II vorbereitet und erfüllen die Niederspannungsrichtlinie.
Die Geräte sind in SMD-Technologie mechanisch und elektrisch robust aufgebaut und unterliegen
einer automatischen Einzelstückprüfung. Die Kühlung erfolgt durch freie Konvektion. Die Wandler ohne
Kühlkörper sind auf einer wärmeableitenden Fläche zu montieren.
These primary switched DC/DC converters from MTM Power
applications. The converters need no ground load and are short-circuit protected by primary and secondary
power limiting. The converters are maintenance-free, vacuum potted, prepared for the use in devices
with Protection Class I or II and fulfil the low voltage directive. They show a mechanically and electrically
rugged design using SMD technology and undergo an automatic piece-by-piece test. Cooling is achieved
by free convection. The converters without heat sink have to be mounted on a heat-dissipating surface.
MTM Power
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com

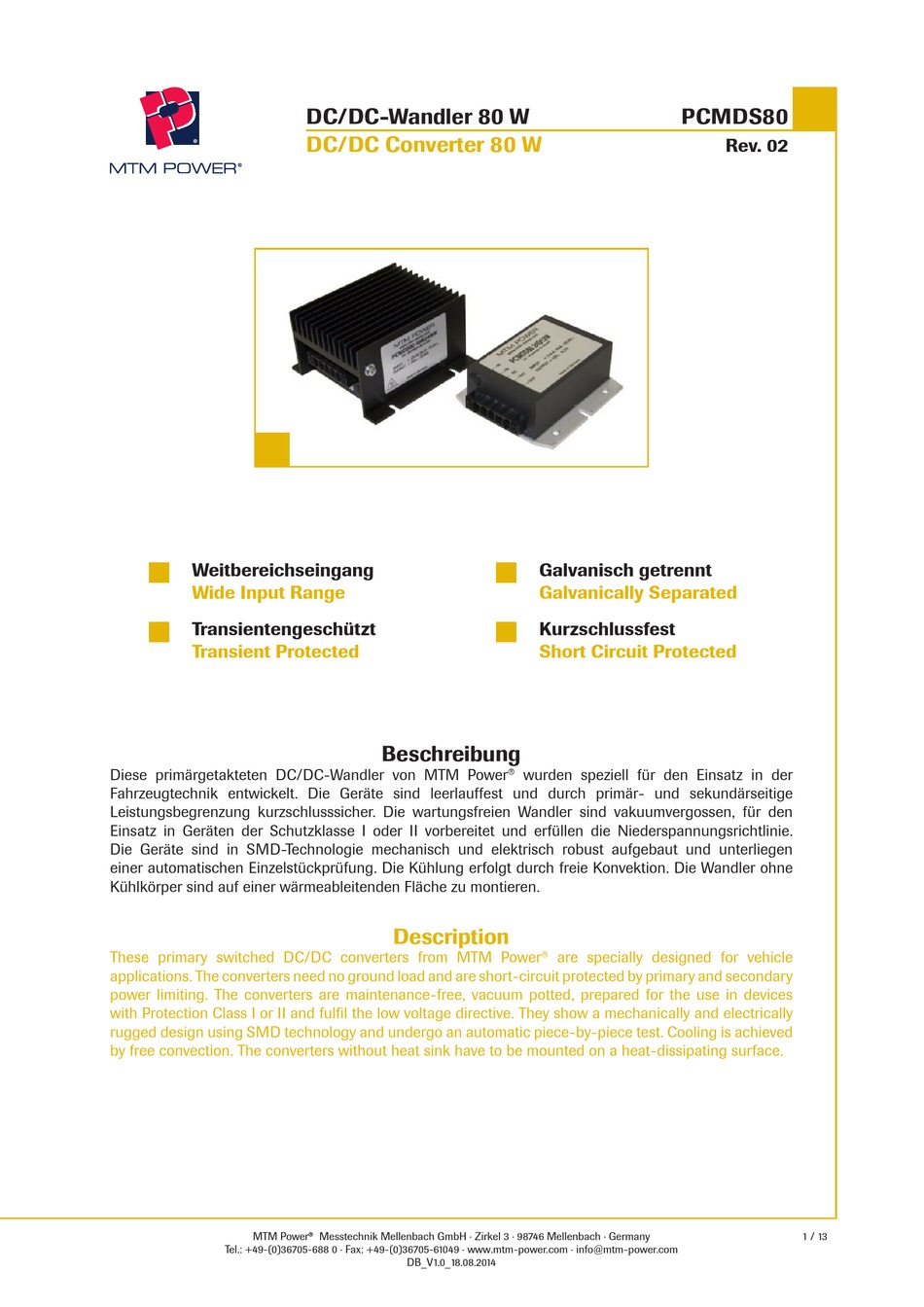

DC/DC-Wandler 80 W
DC/DC Converter 80 W
Beschreibung
Description
Messtechnik Mellenbach GmbH · Zirkel 3 · 98746 Mellenbach · Germany
DB_V1.0_18.08.2014
PCMDS80
Galvanisch getrennt
Galvanically Separated
Kurzschlussfest
Short Circuit Protected
wurden speziell für den Einsatz in der
are specially designed for vehicle
Rev. 02
1 / 13
Werbung
Verwandte Anleitungen für MTM Power PCMDS80
Inhaltszusammenfassung für MTM Power PCMDS80
- Seite 1 Einzelstückprüfung. Die Kühlung erfolgt durch freie Konvektion. Die Wandler ohne Kühlkörper sind auf einer wärmeableitenden Fläche zu montieren. Description These primary switched DC/DC converters from MTM Power are specially designed for vehicle applications. The converters need no ground load and are short-circuit protected by primary and secondary power limiting.
- Seite 2 PCMDS80 DC/DC-Wandler 80 W DC/DC Converter 80 W Rev. 02 Technische Daten Eingang / Technical Data Input Parameter Konditionen / Conditions Werte / Data Eingangsspannung / Input Voltage Batteriespannung / battery voltage 24 V Suffix -W, -WK dauerhaft / continuous 16,8...33,6 V...
- Seite 3 DC/DC-Wandler 80 W PCMDS80 DC/DC Converter 80 W Rev. 02 Technische Daten Ausgang / Technical Data Output Parameter Konditionen / Conditions Werte / Data Spannungstoleranz Abgleichgenauigkeit ab Werk +3 % Voltage Accuracy adjusting accuracy factory set Rückspeisefestigkeit bei gleicher Polarität...
- Seite 4 PCMDS80 DC/DC-Wandler 80 W DC/DC Converter 80 W Rev. 02 Technische Daten Allgemein / Technical Data General Parameter Konditionen / Conditions Werte / Data Isolationsfestigkeit / Isolation prim. - sec. 2,0 kV isol p/s prim. - Grundplatte / Kühlkörper 2,0 kV prim.
- Seite 5 Eingang Ausgang Wirkungsgrad Input Output Efficiency PCMDS80 24S12 W / WK ≥84 ≥84 PCMDS80 24S13,8 W / WK * 13,8 ≥87 PCMDS80 24S24 W / WK ≥87 PCMDS80 24S27,6 W / WK * 27,6 ≥84 PCMDS80 24S48 W / WK ≥81...
- Seite 6 PCMDS80 DC/DC-Wandler 80 W DC/DC Converter 80 W Rev. 02 Eingehaltene Normen / Standards Bezeichnung / Title Norm / Standard Werte / Data Elektrische Sicherheit / Electrical Safety EN 50 155, EN 50 124-1 Störaussendung / EMI/RFI Störspannung / Radiated Voltage EN 50 121-3-2 lt.
- Seite 7 DC/DC-Wandler 80 W PCMDS80 DC/DC Converter 80 W Rev. 02 Schock und Vibration gemäß Shock and Vibration acc. to IEC 61 373 Bezeichnung / Title Konditionen / Conditions Werte / Data Klassifizierung IEC 61 373 Kategorie / category Classification Klasse / class Lebensdauerprüfung durch erhöhtes...
- Seite 8 PCMDS80 DC/DC-Wandler 80 W DC/DC Converter 80 W Rev. 02 Abmessungen und Anschlussbelegung Dimensions and Connecting Scheme Suffix W Funktionserde functional earth Anschlussbelegung Connecting Scheme RC * -OUT +OUT Codierung Wandler Coding Converter Codierung Gegenstecker Coding Counter-plug * RC = Remote Control...
- Seite 9 DC/DC-Wandler 80 W PCMDS80 DC/DC Converter 80 W Rev. 02 Abmessungen und Anschlussbelegung Dimensions and Connecting Scheme Suffix WK Funktionserde functional earth Anschlussbelegung Connecting Scheme +OUT -OUT RC * Codierung Wandler Coding Converter Codierung Gegenstecker Coding Counter-plug * RC = Remote Control...
- Seite 10 PCMDS80 DC/DC-Wandler 80 W DC/DC Converter 80 W Rev. 02 Empfohlene Anschlussstecker / Recommended Counter-Plugs Suffix W Zugfeder-Anschluss / Spring Clamp Connection MTM Power Anschlussstecker, codiert counter-plug, coded Art.-Nr. / part no 700700-02726 Weidmüller Anschlussstecker, nicht codiert BVF 7.62HP/05/180 SF SN BK BX counter-plug, uncoded Nr.
- Seite 11 DC/DC-Wandler 80 W PCMDS80 DC/DC Converter 80 W Rev. 02 Empfohlene Anschlussstecker / Recommended Counter-Plugs Suffix WK Zugfeder-Anschluss / Spring Clamp Connection MTM Power Anschlussstecker, codiert counter-plug, coded Art.-Nr. / part no 700700-02730 Weidmüller Anschlussstecker, nicht codiert BVF 7.62HP/05/180 SF SN BK BX counter-plug, uncoded Art.-Nr.
- Seite 12 Technische Änderungen vorbehalten / Technical data subject to change 12 / 13 MTM Power Messtechnik Mellenbach GmbH · Zirkel 3 · 98746 Mellenbach · Germany Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com © MTM Power, S&W, DB_V1.0_18.08.2014...
- Seite 13 Technische Änderungen vorbehalten / Technical data subject to change MTM Power Messtechnik Mellenbach GmbH · Zirkel 3 · 98746 Mellenbach · Germany 13 / 13 Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com © MTM Power, S&W, DB_V1.0_18.08.2014...
