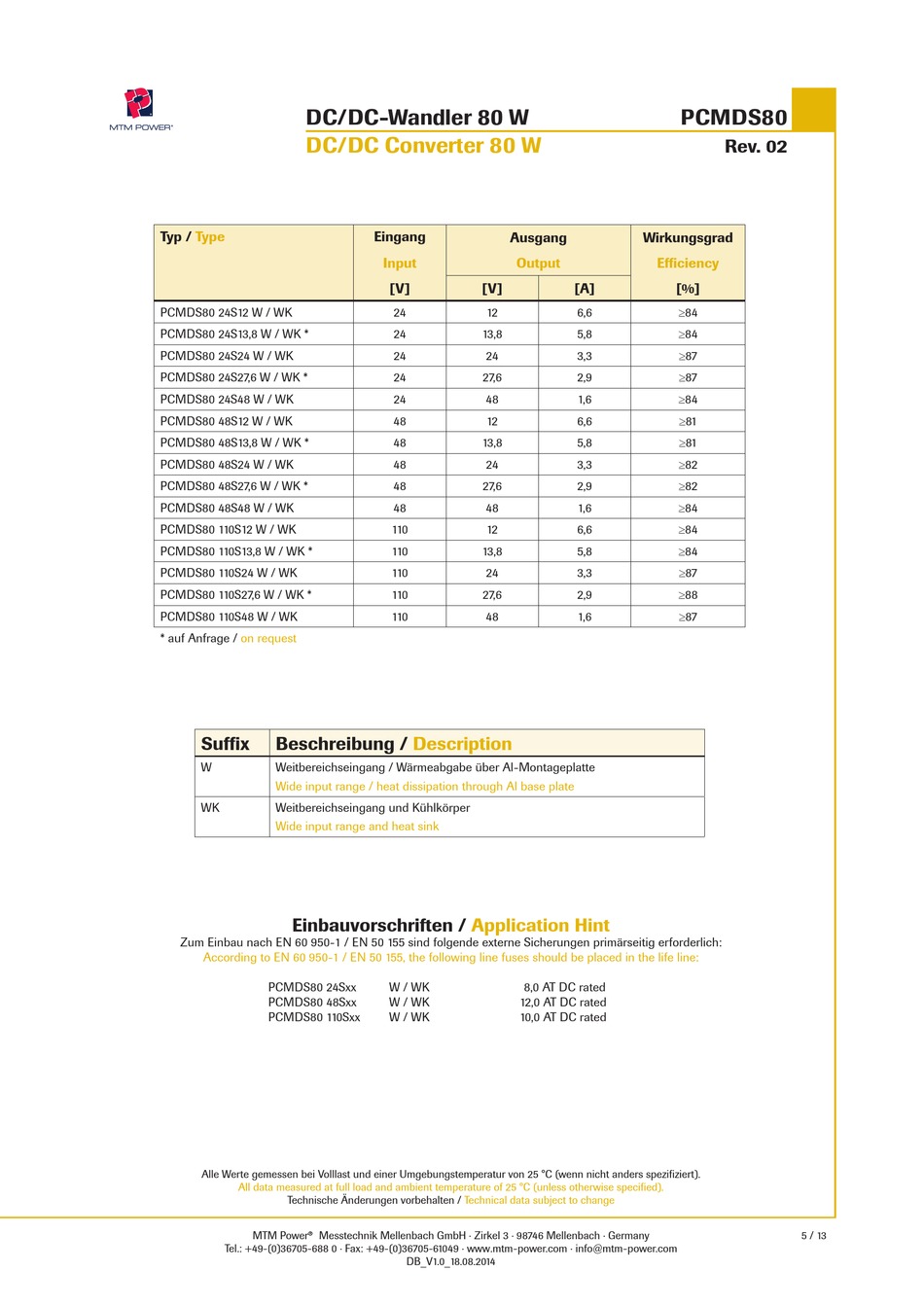

DC/DC-Wandler 80 W
DC/DC Converter 80 W
Typ /
Type
PCMDS80 24S12 W / WK
PCMDS80 24S13,8 W / WK *
PCMDS80 24S24 W / WK
PCMDS80 24S27,6 W / WK *
PCMDS80 24S48 W / WK
PCMDS80 48S12 W / WK
PCMDS80 48S13,8 W / WK *
PCMDS80 48S24 W / WK
PCMDS80 48S27,6 W / WK *
PCMDS80 48S48 W / WK
PCMDS80 110S12 W / WK
PCMDS80 110S13,8 W / WK *
PCMDS80 110S24 W / WK
PCMDS80 110S27,6 W / WK *
PCMDS80 110S48 W / WK
* auf Anfrage /
on request
Suffix
Beschreibung /
W
Weitbereichseingang / Wärmeabgabe über Al-Montageplatte
Wide input range / heat dissipation through Al base plate
WK
Weitbereichseingang und Kühlkörper
Wide input range and heat sink
Einbauvorschriften /
Zum Einbau nach EN 60 950-1 / EN 50 155 sind folgende externe Sicherungen primärseitig erforderlich:
According to EN 60 950-1 / EN 50 155, the following line fuses should be placed in the life line:
PCMDS80 24Sxx
PCMDS80 48Sxx
PCMDS80 110Sxx
Alle Werte gemessen bei Volllast und einer Umgebungstemperatur von 25 °C (wenn nicht anders spezifiziert).
All data measured at full load and ambient temperature of 25 °C (unless otherwise specified).
Technische Änderungen vorbehalten /
MTM Power
Messtechnik Mellenbach GmbH · Zirkel 3 · 98746 Mellenbach · Germany
Tel.: +49-(0)36705-688 0 · Fax: +49-(0)36705-61049 · www.mtm-power.com · info@mtm-power.com
Eingang
Ausgang
Input
Output
[V]
[V]
24
12
24
13,8
24
24
24
27,6
24
48
48
12
48
13,8
48
24
48
27,6
48
48
110
12
110
13,8
110
24
110
27,6
110
48
Description
Application Hint
W / WK
8,0 AT DC rated
W / WK
12,0 AT DC rated
W / WK
10,0 AT DC rated
Technical data subject to change
DB_V1.0_18.08.2014
PCMDS80
Rev. 02
Wirkungsgrad
Efficiency
[A]
[%]
6,6
≥84
≥84
5,8
≥87
3,3
≥87
2,9
≥84
1,6
≥81
6,6
≥81
5,8
≥82
3,3
≥82
2,9
≥84
1,6
≥84
6,6
≥84
5,8
≥87
3,3
≥88
2,9
≥87
1,6
5 / 13
