LEYBOLD DI200 Gebrauchsanleitung
Verwandte Anleitungen für LEYBOLD DI200
Inhaltszusammenfassung für LEYBOLD DI200

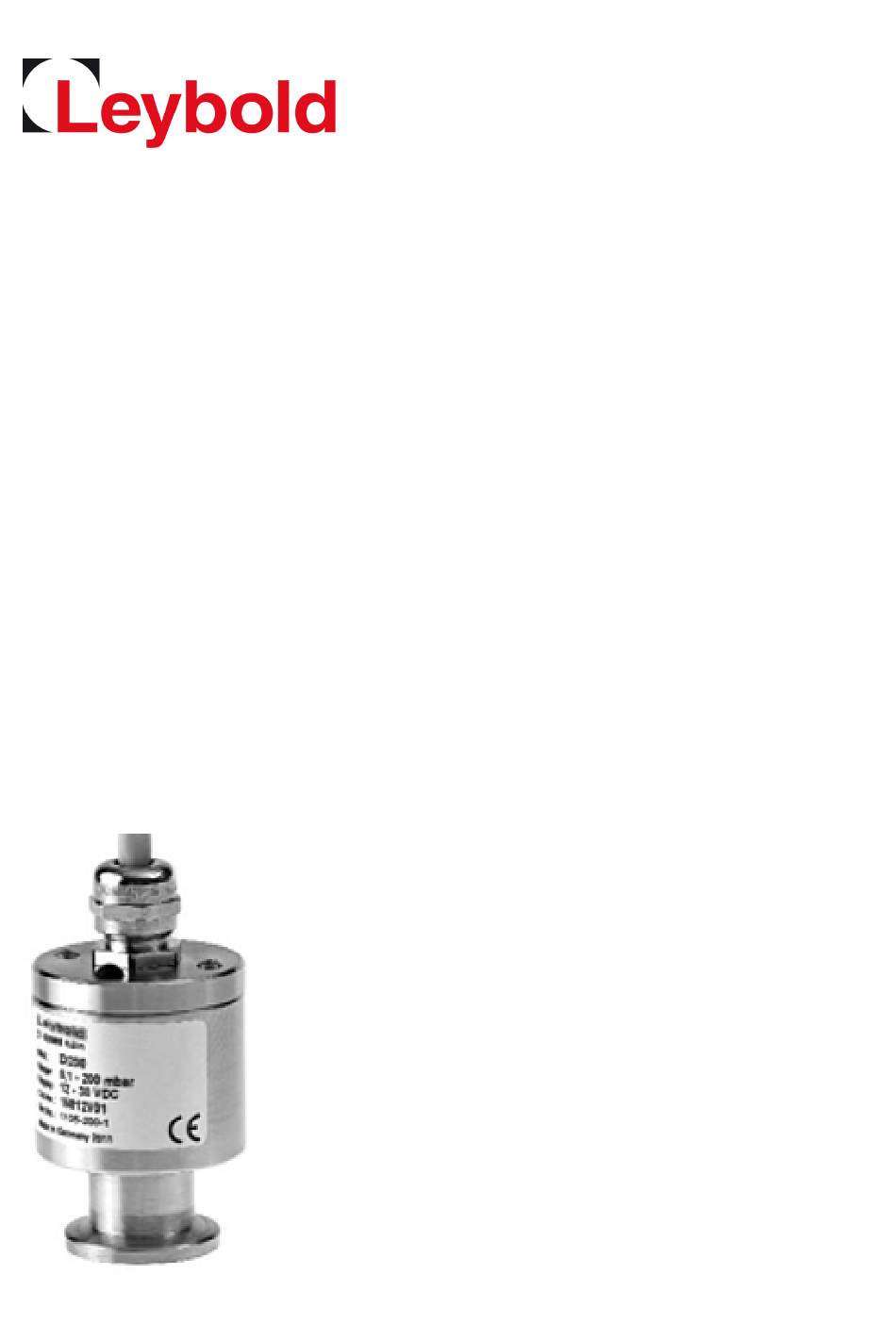

- Seite 1 Vakuum Messumformer DI200 DI201 DU200 DU201 Gebrauchsanleitung 300360487_001_C0 Kat-Nr.: 15812V01 (DI200) Kat-Nr.: 15814V01 (DI201) Kat-Nr.: 230500V01 (DU200) Kat-Nr.: 230501V01 (DU201)
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweise für Ihre Sicherheit ............3 Vakuum Messumformer DI200 / DU200 ........4 Zur Orientierung ................. 4 Lieferumfang ................4 Produktbeschreibung ..............5 Installation ..................6 Hinweise zur Installation ............6 Vakuumanschluss ..............6 Elektrischer Anschluss ............... 7 3.3.1 Anschluss an Anzeigegeräte .......... -
Seite 3: Hinweise Für Ihre Sicherheit
Gefahr eines elektrischen Schlages beim Berühren der Kontakte Gefahr von Personenschäden Gefahr von Schäden an Gerät oder Anlage Wichtige Information über das Produkt, dessen Handhabung oder den jeweiligen Teil der Betriebsanleitung, auf den beson- ders aufmerksam gemacht werden soll. 300360487_001_C0 - 09/2016 - © Leybold... -
Seite 4: Vakuum Messumformer Di200 / Du200
Die Geräteversionen unterscheiden sich durch das verwendete Dichtungsmate- rial, den elektrischen Steckverbinder bzw. die Art des analogen Signalausgangs. Sofern nicht diese unterschiedlichen Merkmale der Geräteversionen beschrieben sind, ist im Folgenden daher exemplarisch nur das DI200 benannt. Lieferumfang Zum Lieferumfang gehören:... -
Seite 5: Produktbeschreibung
Signalausgang, die der DU Serie einen 2 - 10 V Signalausgang. Der Messumformer ist mit einem kapazitiven Keramiksensor ausgerüstet und temperaturkompensiert. Beim DI200 / DU200 ist der Sensor mit einem O-Ring aus FPM abgedichtet, beim DI201 / DU201 wird EPDM als Dichtungsmaterial verwendet. -
Seite 6: Installation
- Dichtringe mit Zentrierring verwenden Die Einbaulage ist frei wählbar. Um ein Eindringen von Kondensaten und Partikeln in die Messkammer zu vermeiden, empfehlen wir eine senkrecht stehende Einbaulage. Der Messumformer ist in dieser Lage ab Werk justiert. 300360487_001_C0 - 09/2016 - © Leybold... -
Seite 7: Elektrischer Anschluss
Elektrischer Anschluss 3.3.1 Anschluss an Anzeigegeräte Der Messumformer kann an geeignete Leybold Anzeigegeräte angeschlossen werden. Für Messumformer der DU Serie stehen hierfür die Betriebsgeräte der DISPLAY und der CENTER Reihe zur Verfügung. Anschluss des Messumformers niemals mit Spannung führen- dem Kabel herstellen! Stecker am Anzeigegerät anstecken und sichern. -
Seite 8: Kundeneigene Spannungsversorgung
Pin 1 weiß/orange: Versorgung: +14,5 bis +30 VDC Pin 2 orange: Pin 3 weiß/grün: Ausgang 2 - 10 VDC Pin 4 blau: 3,3 kΩ gegen Pin 2 Pin 5 weiß/blau: Signalmasse Pin 6,7,8: do not connect 300360487_001_C0 - 09/2016 - © Leybold... -
Seite 9: Betrieb
Die Ausgabe des Mess-Signals erfolgt direkt nach Anschließen des Geräts an die Stromversorgung. Das Mess-Signal 4 - 20 mA beim DI200 / DI201 bzw. 2 - 10 V des DU200 / DU201 ist über den gesamten Messbereich von 0,1 - 200 mbar linear vom Druck abhängig. -
Seite 10: Nullpunkt Nachjustieren
Damit ein Abgleich möglich ist, darf der vom Gerät gemessene Druck nicht mehr als 15 mbar von 0,1 mbar abweichen. Das Ausgangssignal sollte bei anliegendem Nulldruck 4,000 mA (DI200 / DI201) bzw. 2,000 V (DU200 / DU201) betragen. Zum Justieren zunächst den Gummistopfen über dem Taster entfernen (1), dann mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel ca. -
Seite 11: Wartung Und Service
Das Gerät ist wartungsfrei. Äußerliche Verschmutzungen können mit einem feuchten Tuch beseitigt werden. Sollte wider Erwarten ein Schaden an Ihrem DI200 auftreten, senden Sie das Gerät bitte mit einer Kontaminationserklärung zur Reparatur an uns. Das Gerät ist nicht zur kundenseitigen Reparatur vorgesehen! Fehlfunktionen des Gerätes, die auf Verschmutzung, Ver-... -
Seite 12: Technische Daten
0,25 % FS (Linearität, Hysterese, Reproduzierbarkeit) Reproduzierbarkeit 0,05 % FS 0,1 % FS /10K Nullpunkt 0,15 % FS /10K Empfindlichkeit Medienberührende Edelstahl 1.4305, Al Keramik, FPM (DI200, DU200) bzw. Werkstoffe EPDM (DI201, DU201) Betriebstemperatur 0 … +60 Lagertemperatur -40...+70 Einstellzeit (10…90%) < 120 ms Spannungsversorgung DI: 12 –... -
Seite 13: Konformitätserklärung
Konformitätserklärung 300360487_001_C0 - 09/2016 - © Leybold... - Seite 14 Notizen __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ __________________________________________________________ 300360487_001_C0 - 09/2016 - © Leybold...
