Bodenauslass und Wand-/Bodenauslass
2.1.2 Bodenauslass » Als Bodenauslass wird das Gehäuse in den Fußboden
+ Bodengitter
» Es steht ein Bodengitter zur Verfügung. Das
Abbildung zeigt das Bodengitterset VBGE-1 mit
Bodengitter aus Edelstahl | Art.-Nr. 2522:

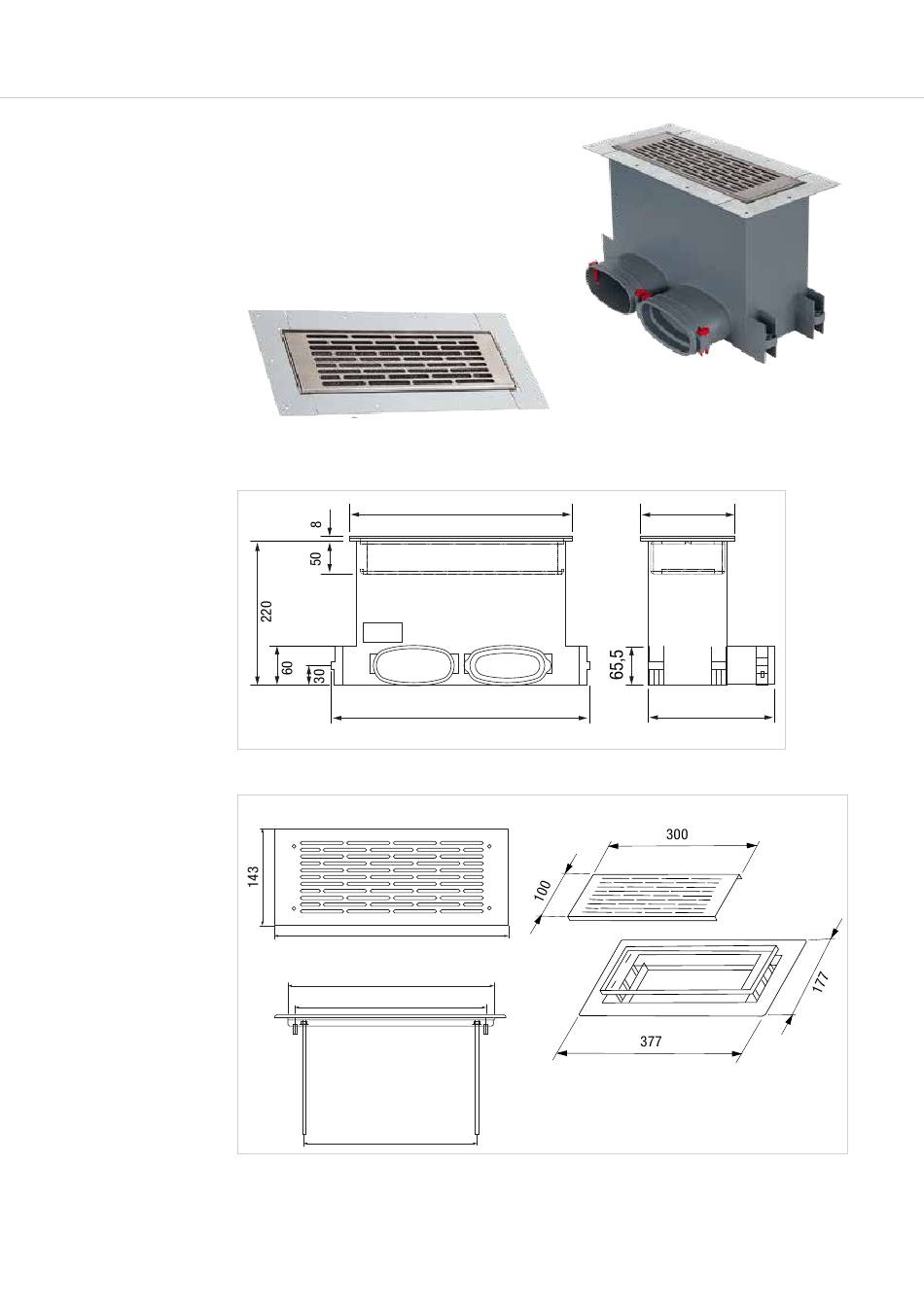

2.1.3 Abmessungen

Auslass VA mit Bau-
tenschutzabdeckung
Wandgitter und
Wandgitter
Bodengitter
8
montiert und dort an das Rohrsystem OVAL
(115x51) angeschlossen (Maße siehe unten).
Bodengitter kann ebenerdig im Boden ver-
senkt werden (Maße siehe unten).
342
305
282,5
341
395
Bodengitter
145
191
