ValloFlex RUND VBA / OVAL VA
Bodenauslass und Wand-/Bodenauslass
4.2 Auslass an Der Auslass VA mit den ovalen Anschlussstutzen kann in eine beplankte Zwischenwand
installiert werden. Das Wandgitter liegt auf der fertigen Wand auf.
der Wand
montieren
4.2.1 Auslass kürzen Damit der Auslass exakt in die Wand passt, muss er eventuell entsprechend gekürzt werden.
1.
4.2.2 Gewindestan-
Damit das Wandgitter am Ende exakt auf der Wand aufliegt, müssen die Gewindestangen
gen des Wand-
entsprechend der Tiefe des Auslasses gekürzt werden.
gitters kürzen
1.
Setzen Sie das Demontagewerkzeug auf beiden
Seiten des Gitters im Bereich des Rasthakens an, um
Beschädigungen zu vermeiden.
16

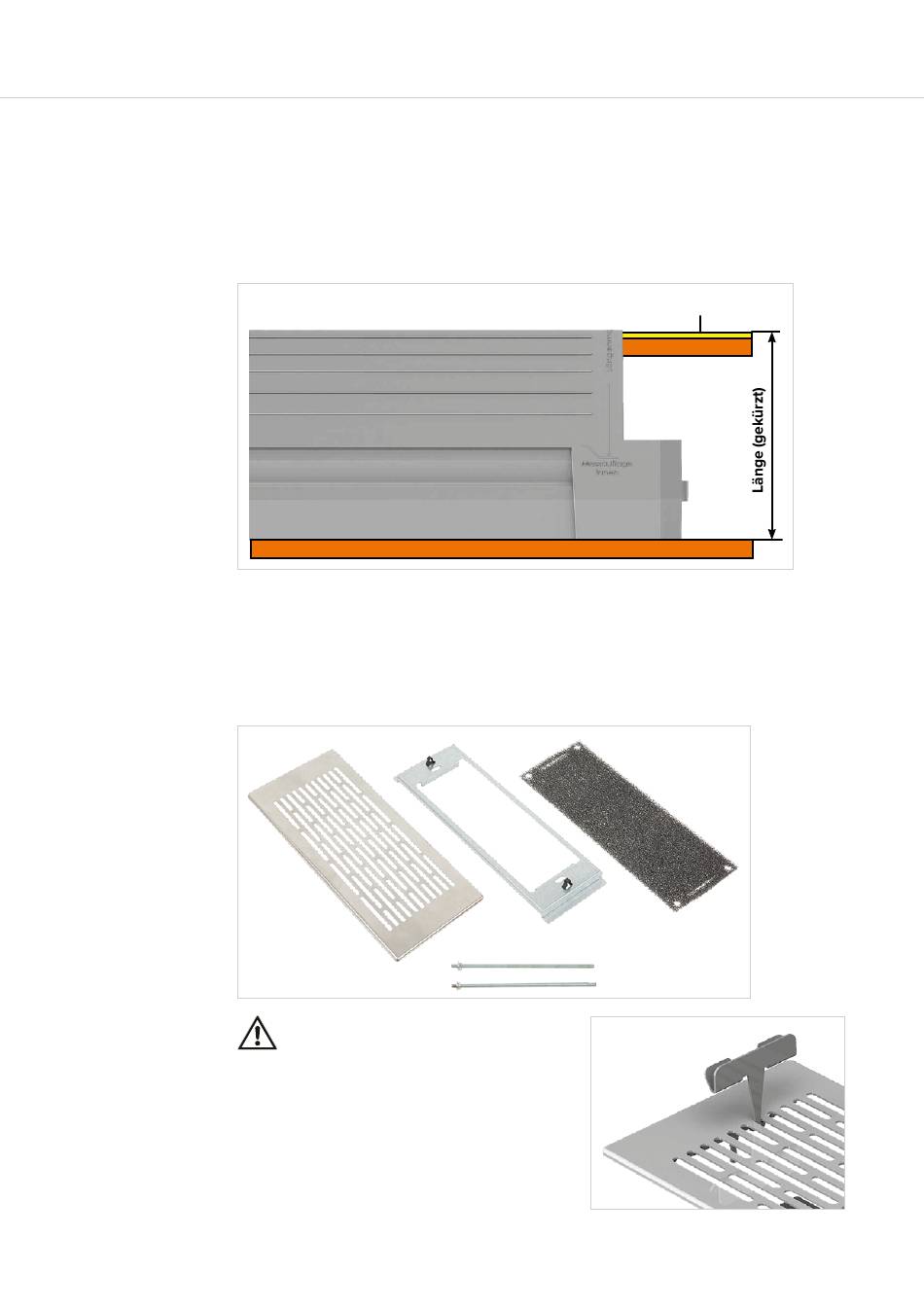

Längen Sie den Wandauslass entsprechend der Ständerwand ab (siehe untenstehende
Abbildung). Zur leichteren Abmessung sind Markierungen mit Maßen auf der Außenseite
des Auslasses angebracht (maximale Kürzung = 75 mm - letzte Markierung).
Auslass VA (gekürzt)
Packen Sie das Wandgitter-Set aus (Wandgitter, Montage- und Justierrahmen und Sicht-
schutzmatte), und entfernen Sie das Wandgitter aus dem Montagerahmen mithilfe des
mitgelieferten Demontagewerkzeugs.
ACHTUNG
Putz, Fließen, etc.
Vordere Beplankung
Hintere Beplankung
