Vallox RUND VBA Betriebs- Und Montageanleitung
Verwandte Anleitungen für Vallox RUND VBA
Inhaltszusammenfassung für Vallox RUND VBA

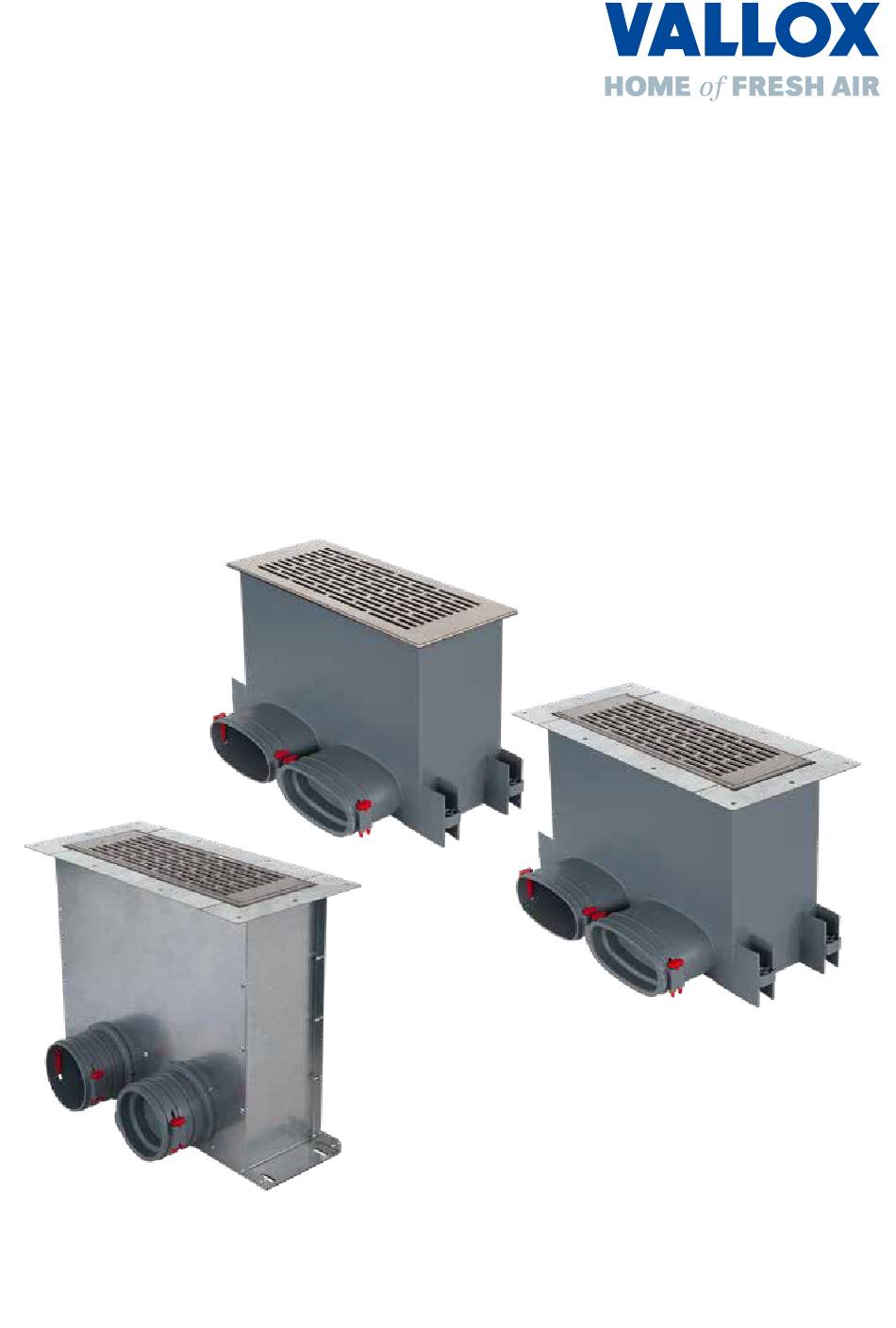

- Seite 1 ValloFlex − RUND VBA und OVAL VA Bodenauslass und Wand-/Bodenauslass Betriebs- und Montageanleitung vallox.de...
- Seite 2 Bodenauslass und Wand-/Bodenauslass Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt der Firma Vallox entschieden haben. Mit dem Einsatz unserer Produkte leisten Sie einen wichtigen Beitrag zur Energieeinsparung und helfen beim Klimaschutz. Diese Dokumentation richtet sich an den Fachinstallateur und enthält Anleitungen zu Montage, Betrieb und Instandhaltung.
-
Seite 3: Inhaltsverzeichnis
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass Inhalt Sicherheit ....................5 Einleitung ....................7 Auslass VA........................7 2.1.1 Wandauslass + Wandgitter .....................7 2.1.2 Bodenauslass + Bodengitter ....................8 2.1.3 Abmessungen ..........................8 Bodenauslass VBA ....................... 9 2.2.1 Bodenauslass + Bodengitter ....................9 2.2.2 Abmessungen ..........................9... - Seite 4 ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass...
-
Seite 5: Sicherheit
Allgemeine Hinweise • Bewahren Sie die Betriebsanleitung für einen späteren Gebrauch griffbereit auf. Bei Verlust finden Sie diese Anleitung auch auf unserer Internetseite: vallox.de/Downloads/Unterlagen/ Zentrale Wohnraumlüftung unter „Geräte spezifische Unterlagen“. • Voraussetzung für den sicherheitsgerechten Umgang und störungsfreien Betrieb des Lüftungssystems ist die Kenntnis der grundlegenden Sicherheitsvorschriften und den aus-... - Seite 6 ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass Körperliche Gefährdungen GEFAHR Führen Sie nur Arbeiten am Gerät aus, die auch für Sie bestimmt sind. Bei unsachgemäßen Eingriffen besteht Lebensgefahr und die Gefahr einer Beschädigung des Geräts. GEFAHR DURCH FEUERSTÄTTEN Der Betrieb von raumluftabhängigen Feuerstätten mit Lüftungsgeräten erfordert den Einbau...
-
Seite 7: Einleitung
Einleitung Der Auslass VA und der Bodenauslass VBA gehören zum ValloFlex Luftverteil-System, wel- ches die ideale Ergänzung zu den kompakten und leistungsstarken Vallox Lüftungsgeräten mit Wärmerückgewinnung ist. Das System umfasst ausnahmslos alle Komponenten, die Sie zur optimalen Planung eines effizienten Luftverteil-Systems benötigen, um einen sicheren Betrieb der Komfort-Lüftungsanlage zu gewährleisten. -
Seite 8: Bodenauslass + Bodengitter
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 2.1.2 Bodenauslass » Als Bodenauslass wird das Gehäuse in den Fußboden + Bodengitter montiert und dort an das Rohrsystem OVAL (115x51) angeschlossen (Maße siehe unten). » Es steht ein Bodengitter zur Verfügung. Das Bodengitter kann ebenerdig im Boden ver- senkt werden (Maße siehe unten). -
Seite 9: Bodenauslass Vba
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 2.2 Bodenaus- Der ValloFlex Bodenauslass VBA besteht aus einem Metallgehäuse mit zwei Anschlussstutzen RUND lass VBA (Ø 75 mm) und einem separatem Bodengitter. Im Gehäuse befindet sich eine Einstellvorrichtung zur Regulierung der Luftmenge. - Seite 10 ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass...
-
Seite 11: Lieferumfang / Lagerung
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass Liefer- HINWEIS umfang / Lagern Sie den Auslass für Wand und Boden oder den Bodenauslass in der Verpackung bis Lagerung zum Einbau sicher, trocken und staubfrei. Vermeiden Sie hohe Luftfeuchtigkeit. -
Seite 12: Bodengitterset
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 3.1.2 Bodengitter- Bodengitterset VBGE-1: Art.-Nr. 2522 » Bodengitter aus Edelstahl » 1 Montage- und Justierrahmen » 2 Befestigungsschrauben » 1 Demontagewerkzeug » 1 Sichtschutz 3.2 Bodenaus- Bodenauslass VBA 75: Art.-Nr: 2521 lass VBA »... -
Seite 13: Montage
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass Montage ACHTUNG Montage- Die Montage darf nur durch geschultes Fachpersonal vorgenommen werden, welches auch Kenntnisse in den einschlägigen Unfallverhütungsvorschriften und allgemeinen sicherheit- Vorbereitung stechnischen Regeln besitzt! Am Bodenauslass VBA müssen die beiden Stutzen RUND mon- 4.1.1 Stutzen RUND... -
Seite 14: Verschlussdeckel Mit Dichtring Aufsetzen
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 4.1.2 Verschluss- Wird nur ein Zuluftkanal benötigt, muss der zweite Stutzen auf dem Auslass VA oder Boden- deckel mit auslass VBA mit dem ovalen bzw. runden Deckel verschlossen werden. Dichtring » Verschlussdeckel RUND VVD 75... -
Seite 15: Rohr Mit Dichtring Auf Stutzen Montieren
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 4.1.3 Rohr mit Zum Anschluss an das Rohsystem werden ValloFlex Rohrleitungen auf die Stutzen des Aus- Dichtring lass VA (OVAL) oder des Bodenauslasses VBA (RUND) aufgesetzt. auf Stutzen HINWEIS montieren Hier soll gezeigt werden, wie die korrekte Montage erfolgen soll, die Rohre werden erst nach der Installation in Wand oder Fußboden auf die Stutzen montiert (siehe dazu Kapitel 4.2.3 und... -
Seite 16: Auslass An Der Wand Montieren
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 4.2 Auslass an Der Auslass VA mit den ovalen Anschlussstutzen kann in eine beplankte Zwischenwand installiert werden. Das Wandgitter liegt auf der fertigen Wand auf. der Wand montieren 4.2.1 Auslass kürzen Damit der Auslass exakt in die Wand passt, muss er eventuell entsprechend gekürzt werden. -
Seite 17: Rohr Und Deckel Oval Installieren
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 2. Kürzen Sie die Gewindestangen des Wandgitters entsprechend der Länge von der Mes- sauflage (innen) zum oberen Rand des Kastens (siehe Abbildung). Wandauslass (gekürzt) - Schnitt Messauflage 4.2.3 Rohr und Stecken Sie das Ovalrohr mit Gummidichtring auf den Stutzen des Auslasses auf und Deckel OVAL sichern das Rohr mit Halteklammern (Beschreibung siehe Kapitel 4.1.3). -
Seite 18: Auslass Oder Bodenauslass In Boden Installieren
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 4. Setzen Sie den Sichtschutz (weißer Pfeil) ein. 5. Stecken Sie das Wandgitter (schwarzer Pfeil) auf den Rahmen. HINWEIS Einregulieren der Luftmenge, siehe Kapitel 4.4. Der Bodenauslass VBA mit Anschlussstutzen RUND kann in einer Filigrandecke oder auf einer 4.3 Auslass oder... -
Seite 19: Auslass Auf Betondecke
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 4.3.2 Auslass auf Bei Montage auf der Betondecke wird die Dämmung auf dem Beton aufgebaut, so dass sich Betondecke die ovalen Anschlussstutzen in der Dämmebene befinden (siehe Installationsbeispiel). Auslass VA Auslass VA... - Seite 20 ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass Bodenauslass kürzen 3. Kürzen Sie den Bodenauslass bzw. den Auslass auf Höhe des Estrichs (siehe Abbildung und Montagerahmen unten). installieren Bodengitter Verfugen Verfugen Sichtschutz Ablängen Ablängen Montage-/Justierrahmen Estrich Estrich ...
-
Seite 21: Luftmenge Einregulieren
ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass 4.4 Luftmenge Die Luftmenge kann über einen Luftmengenregulierer eingestellt werden. Dies wird über einen Schieber realisiert, der die Luftauslässe verkleinert bzw. vergrößert. Der Luftmengenre- einregulieren gulierer befindet sich im Bodenauslass VBA bzw. im Auslass VA. - Seite 22 ValloFlex RUND VBA / OVAL VA Bodenauslass und Wand-/Bodenauslass Kennlinien - Druckverlust (inklusive Gitter) bei zwei (2) Zuluftrohren Druckverlust Vo lume n s t r o m in m S = Einstellwert am Luftmengenregulierer o.E = ohne Luftmengenregulier-Einsatz Druckverlust (inklusive Gitter) bei einem (1) Zuluftrohr...
- Seite 23 © Urheberrecht: Vallox GmbH Von-Eichendorff-Straße 59 a 86911 Dießen Druck in Deutschland, Stand April 2018 Diese Betriebsanleitung darf – auch auszugsweise – nur mit ausdrücklicher Genehmigung durch Vallox nachgedruckt oder sonst wie vervielfältigt werden. Für den Inhalt verantwortlicher Herausgeber: Vallox GmbH...
- Seite 24 Vertrieb durch: Vallox GmbH Von-Eichendorff-Straße 59 a 86911 Dießen Telefon: 0 88 07 / 94 66-0 Fax: 0 88 07 / 94 66-99 E-Mail: info@vallox.de Internet: vallox.de P30016...
