Koppeln des RF-Switch mit UH8-RF V2
• Am RF-Switch, drücken und halten sie die CH1 Kopplungstaste für 5
Sekunden.
Die CH1 Status LED beginnt zu blinken.
• Drücken Sie die Kopplungstaste an der UH8-RF V2.
Wenn der RF-Switch das Kopplungssignal der UH8-RF V2 empfängt, hört die CH1
LED auf zu blinken.
Um ein Funkthermostat mit dem RF-Switch zu koppeln, folgen Sie den Anweisungen
in der Anleitung ihres Thermostats.
Wenn sie ein Thermostat im kombinierten/Heisswassermodus koppeln, müssen Sie
den HW-Kanal nicht koppeln. Dies passiert automatisch, wenn das Thermostat an
eine der Zonen gekoppelt wird.
6

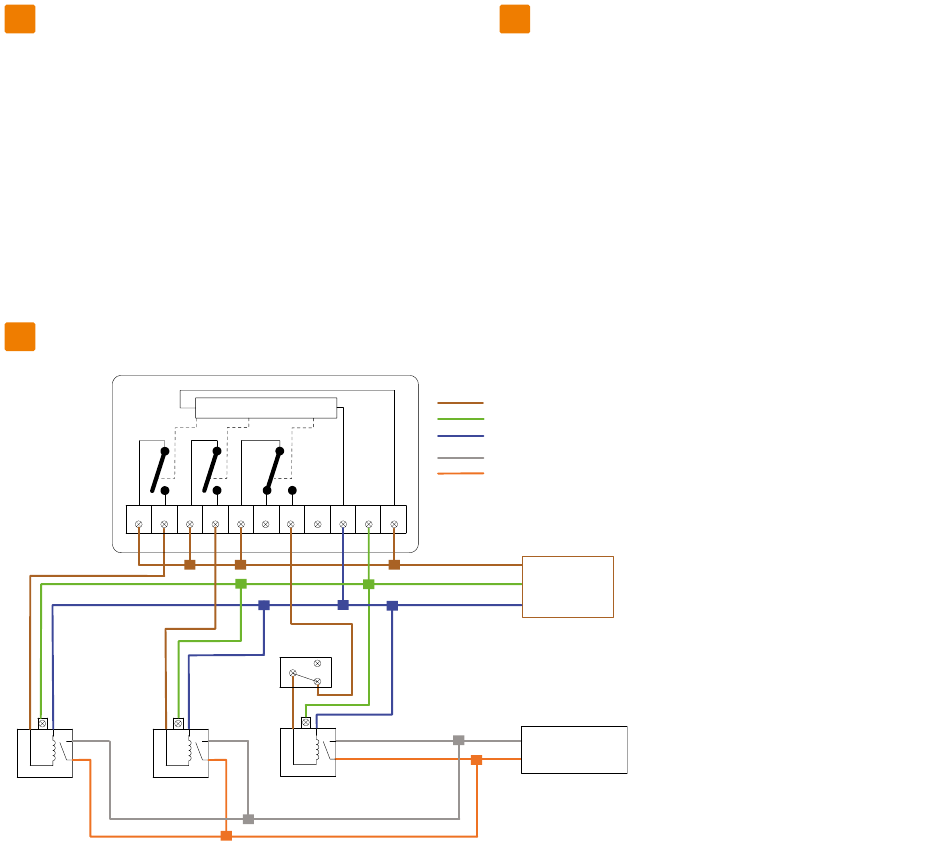

Anschlussschema - RF-Switch (S Plan)
CH1
C1
NO1 C2
ZONE 1
ZONE 2
Heizungsventil
Heizungsventil
HW
CH2
NO2
C3
NC3 NO3
N
ERDE
Zeitschaltuhr
Warmwasserventil
5
Kanal Zurücksetzen
Um einen Ausgang am RF-Switch zurückzusetzen;
• Drücken und halten sie die Kopplungs-/ Überschreibungstaste am
gewünschten Kanal für 15 Sekunden.
Während Sie die Taste gedrückt halten, wird die LED stetig leuchten, gefolgt von
einem schnellen Blinken.
Sobald die LED nicht mehr leuchtet, ist das Zurücksetzen erfolgreich abgeschlossen
und alle gekoppelten Geräte wurden gelöscht.
Phase
Erde
Neutralleiter
Endschalter/
Heizungsfreigabe
L
L
Strom-
E
versorgung
230V
N
Freigabe an Pumpe
und Kessel
Dieses Gerät sollte von einer qualifizierten Elektrofachkraft
installiert unter Beachtung der lokalen Regularien werden.
