Bedienungsanleitung
strawa Fußboden-Anschlussstation H 63 VA-W1-WMZ-AP-X
Artikelnummer: 56+6163xxX
Inbetriebnahme

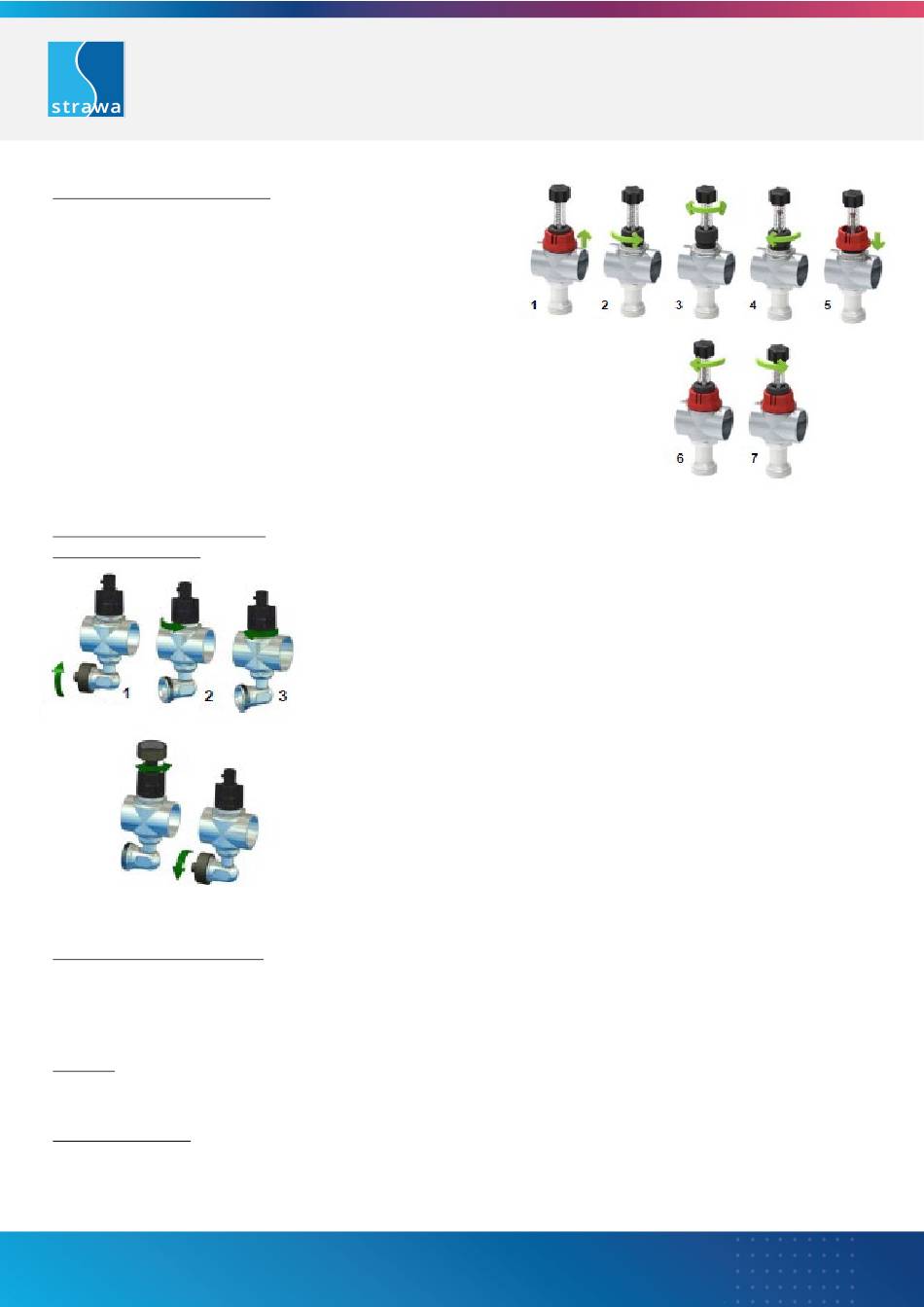

Bedienung Regolux ® 0-3 l/min
Einstellung Durchfluss
1 rote Kappe nach oben abziehen
2 schwarze Überwurfmutter lösen (gegen Uhrzeigersinn)
3 mit schwarzem Drehgriff den Durchfluss am Schauglas einstellen
→ im Uhrzeigersinn = drosseln
→ gegen Uhrzeigersinn = erhöhen
4 schwarze Überwurfmutter andrehen (im Uhrzeigersinn)
5 rote Kappe aufsetzen
Schließen
6 mit schwarzem Drehgriff bis Anschlag drehen (im Uhrzeigersinn)
Öffnen
7 mit schwarzem Drehgriff bis Anschlag drehen (gegen Uhrzeigersinn)
= geöffnet bis Voreinstellung
Bedienung Spül-, Füll-, Entleer-
und Entlüftungsventil
Bestimmungsgemäßer Einsatz Der Heizkreisverteiler kann in allen Lagen montiert werden. Bei der Anwendung muss
auf die zulässige Betriebstemperatur (max. 70 °C) bzw. den zulässigen Betriebsdruck (max. 4 bar) geachtet werden.
Rohrleitungen sind vollständig mit Wasser zu füllen, zu spülen (über den Vorlaufbalken) und zu entlüften
(Heizungswasser gemäß VDI 2035). Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind
einzuhalten.
Montage Der Heizkreisverteiler darf nur von ausgebildetem Fachpersonal montiert und bedient werden.
Fachhandwerker müssen die Bedienungsanleitung lesen, verstehen und beachten. Eine Haftung des Herstellers
gemäß den gesetzlichen Bestimmungen ist nur unter Einhaltung der oben genannten Bedingungen gegeben.
Wartung und Pflege Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an
den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf
eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Regolux ® ist
nicht vorgesehen.
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
Spülen / Füllen / Entleeren
Spülrichtung Vorlauf → Rücklauf beachten
1 Kappe am abgewinkelten Schlauchanschluss abdrehen
→ Wasserschlauch anschließen
2 SFEE-Ventil gegen Uhrzeigersinn drehen → geöffnet
→ Spül-, Füll-, Entleervorgang durchführen
3 SFEE-Ventil im Uhrzeigersinn drehen → schließen
Wasserschlauch entfernen und Schlauchanschluss mit Kappe wieder verschließen
Entlüften
Kappe am abgewinkelten Schlauchanschluss abdrehen
integrierten Vierkant an der Kappe zum Öffnen des
SFEE-Ventils nutzen (gegen Uhrzeigersinn)
→ Start & Durchführung des Entlüftungsvorgangs
integrierten Vierkant an der Kappe zum Schließen des
SFEE-Ventils nutzen (im Uhrzeigersinn)
→ Ende des Entlüftungsvorgangs - Schlauchanschluss mit Kappe wieder
verschließen
Seite 8 / 14
Technische Änderungen vorbehalten
Erstellungsdatum: 22.11.2023
