Bedienungsanleitung
strawa Fußboden-Anschlussstation H 63 VA-W1-WMZ-AP-X
Artikelnummer: 56+6163xxX
1.
BESCHREIBUNG

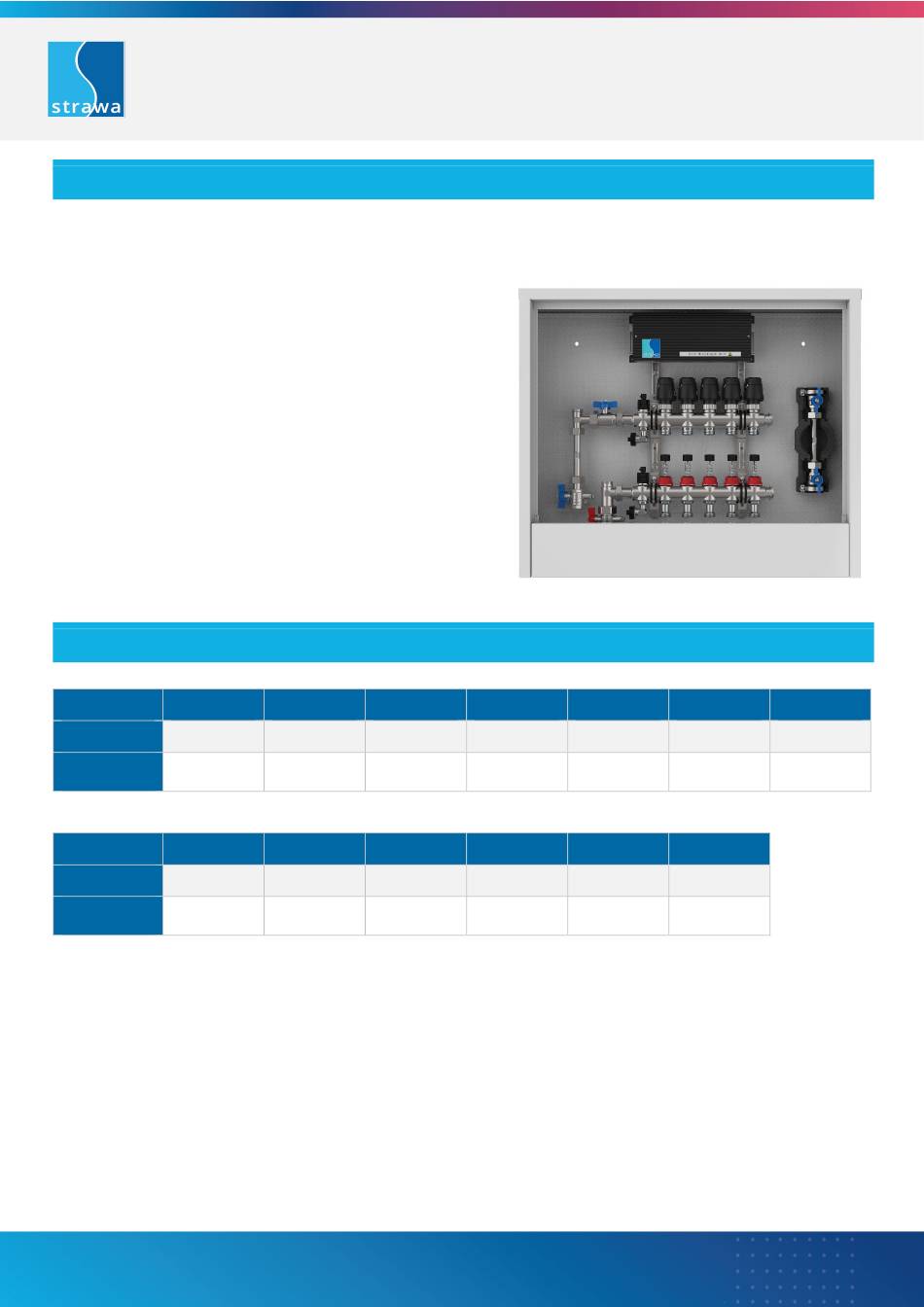

Wärmestation für Flächenheizung, bestehend aus vormontiertem Heizkreisverteiler e-class 63 mit
Wärmezählerverrohrung im Aufputz-Verteilerschrank A und eingebauter Kaltwasserzählerstrecke,
sowie vorverdrahteter strawalogiX Klemmleiste mit Stellantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Technische Daten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur
max. Betriebsdruck
2.
ARTIKELÜBERSICHT
Heizkreise
2
Artikel-Nr.
56+616302X
Schrank
496 x 620
B x H in mm
Heizkreise
9
Artikel-Nr.
56+616309X
Schrank
882 x 620
B x H in mm
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
25 kW bei ΔT 10 K
2,14 m³/h
70 °C
4 bar
3
4
56+616303X
56+616304X
582 x 620
732 x 620
10
11
56+616310X
56+616311X
1032 x 620
1032 x 620
5
6
56+616305X
56+616306X
732 x 620
732 x 620
12
13
56+616312X
56+616313X
1032 x 620
1182 x 620
Seite 3 / 14
7
8
56+616307X
56+616308X
882 x 620
882 x 620
14
56+616314X
1182 x 620
Technische Änderungen vorbehalten
Erstellungsdatum: 22.11.2023
