Bedienungsanleitung
strawa Fußboden-Anschlussstation H 63 VA-W1-WMZ-AP-X
Artikelnummer: 56+6163xxX
Einbauanleitung

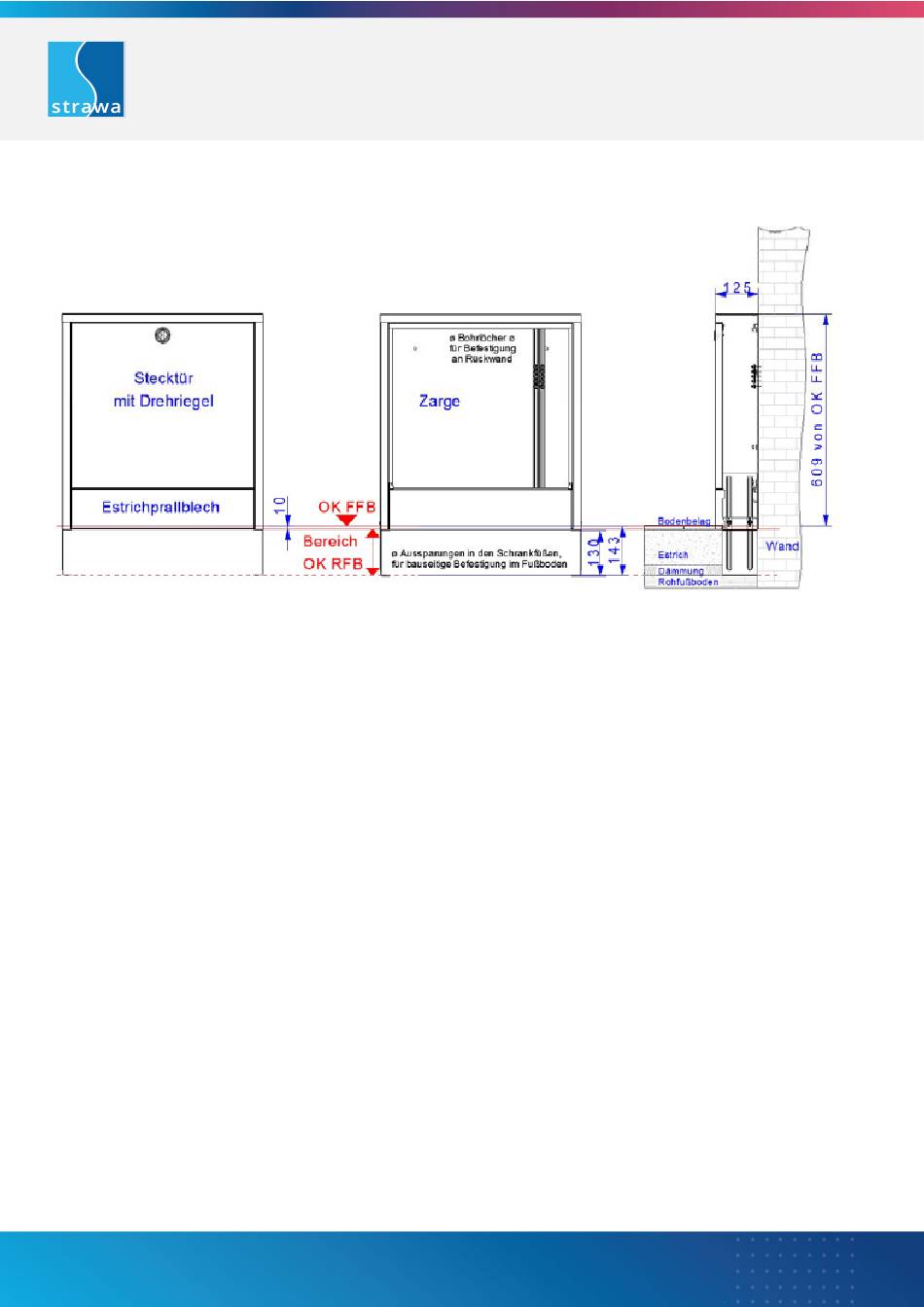

Den AP-Schrank mittels der höhenverstellbaren Füße auf die Höhe der Oberkante des Fertigfußbodens (OK FFB)
einstellen, so dass sich das Estrichprallblech des Aufputzschrankes 10 mm unterhalb der Höhe Oberkante des
Fertigfußbodens (OK FFB) befindet. Die bauseitige Höhe der Sockelleiste darf maximal 80 mm betragen.
Zur sicheren Fixierung sind die höhenverstellbaren Füße auf dem Rohfußboden zu befestigen. Der Verteilerschrank
kann zusätzlich an der Gehäuserückwand befestigt werden.
Hinweis
Bei tieferem Einbau des Estrichprallbleches in den Estrich,
ist unbedingt der bauseitige Aufbau der Sockelleiste zu beachten.
Bestimmungsgemäßer Einsatz
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten.
Sicherheit
Der Schrank erfüllt keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden
Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu
verkleiden.
strawa Wärmetechnik GmbH • Gottlieb-Daimler-Straße 4, D - 99869 Schwabhausen
Telefon: +49 36256 8661-0 • info@strawa.com • www.strawa.com
Seite 5 / 14
Technische Änderungen vorbehalten
Erstellungsdatum: 22.11.2023
