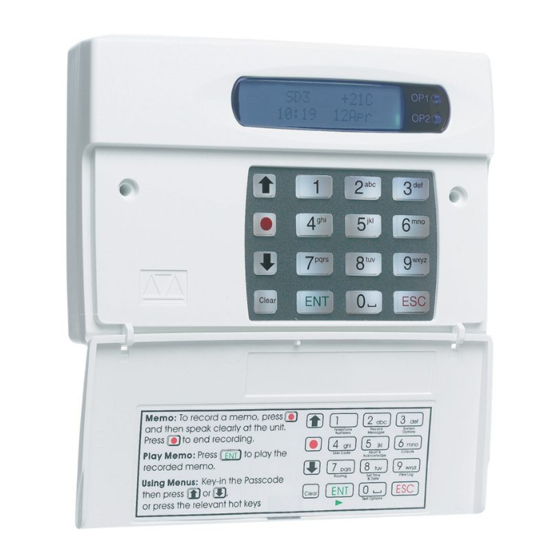

- Seite 1 SD-LTE UK - Installation and Operating Guide DE - Installations- und Bedienungsleitfaden FR - Guide d’installation et d’utilisation IT - Guida all'installazione e al funzionamento NL - Installatie- en gebruiksaanwijzing Issue 14593736...
-
Seite 15: Einleitung
Alarmzentrale angeschlossen und über deren Netzteil und Notstrombatterie versorgt oder als eigenständiges Gerät verwendet werden. Das SD-LTE benötigt eine Eingangsspannung zwischen 12 V und 28 V, mit einer Versorgungskapazität von mindestens 200 mA. Das SD-LTE verfügt über acht Trigger-Eingänge. Jedem Eingang kann eine Sprachnachricht und/oder Textnachricht zugewiesen werden. - Seite 16 Website oder telefonisch Registrieren einer in das SD-LTE eingelegten SIM-Karte: • Wenn Sie eine SIM-Karte im SD-LTE registrieren, vergewissern Sie sich, dass die SIM-Karte ordnungsgemäß in das Gerät eingelegt ist. Je nach Mobilfunkanbieter benötigen Sie möglicherweise Folgendes: einen Authentifizierungscode per SMS (siehe Menü 2.3 „Postfach“) •...
-
Seite 17: Leiterplatten-Steckverbinder Und -Schalter
Leiterplatten-Steckverbinder und -Schalter 1. SIM-Kartenhalter 2. Antennenanschluss 3. Hinterer Sabotagekontakt 4. Trigger-Eingänge G–H, Spannung und Ausgänge 5. Signalgeber/Lautsprecher 6. Trigger-Eingänge A–F und Sabotagedrähte 7. Mikrofon Tasten und Displays 1. Zweizeiliges LCD- Display mit Hintergrund- beleuchtung 2. Tastatur 3. Die rote Anzeige gibt den Status von Ausgang 1 an. - Seite 18 Trigger-Eingangspolarität aufweisen. Zum Auswählen der Polarität wählen Sie „Systemoptionen“ > „Trigger- Polarität“. Sabotage: Diese Klemmen bieten Sabo- tageschutz für das SD-LTE und müssen an die Sabotage-Hilfsschaltung der Alarmzentrale angeschlossen werden. OP1 – OP4: Diese Klemmen bieten vier programmierbare geschaltete negative Ausgänge.
- Seite 19 Inbetriebnahme Zu Beginn einer Neuinstallation empfiehlt es ich, ein Werksreset des SD-LTE vorzunehmen, damit alle vorhandenen Einstellungen gelöscht werden. Hinweis: Die anfängliche Einschaltsequenz kann einige Minuten dauern. Das SD-LTE zeigt währenddessen „Start...“ an. So führen Sie ein Werksreset durch 1. Trennen Sie das Gerät von der Spannungsversorgung.
- Seite 20 Liste der Optionen im Programmiermenü Menü Untermenüs Kontakt 1 Kontakt 2 Kontakt 3 Kontakt 4 Kontakt 5 Kontaktdaten Kontakt 6 Kontakt 7 Kontakt 8 Kontakt 9 Kontakt 10 Nachricht A Nachricht B Nachricht C Nachricht D Sprachnachricht Nachricht E Nachricht F Nachricht G Nachricht H Nachricht A...
- Seite 21 Fernzugriff Fernoptionen Ruftöne bis Antwort Blinken b. Nachr. Anzeigeoptionen Piepton b. Nachr. Temp.-Anzeige Hohe Temp. Niedrige Temp. Alarmgrenzen Niedrige Spannung niedriges GSM-Signal Long Play Aufnahmeoptionen Autom. Aufnahme Testruf Testrufeinstellungen Berichtszeit Sprache ändern Ben.-Code ändern Zugriffscodes Ferncode ändern Abbruchoptionen Abbruch & Best. Bestätigung Ausgang 1 Ausgang 2...
- Seite 22 Signalstärke Handynummer IMEI Nummer IMSI Nummer Modultyp Modul-Revision Provider Software-Version Issue 14593736 Page 22 of 70...
-
Seite 23: Benutzercode Eingeben
2. Wenn Sie die Nachricht verstanden haben, bestätigen Sie sie zu einem beliebigen Zeitpunkt durch Drücken der Zifferntaste „8“ auf dem Telefon. 3. Das SD-LTE gibt einen Bestätigungston aus und hängt dann auf. Abbrechen eines Alarmrufs: Wenn das SD-LTE versehentlich ausgelöst wird oder Sie die Anrufsequenz stoppen möchten, haben Sie folgende... - Seite 24 1. Wenn das Telefon klingelt, Tonwahl-Telefon beim SD-LTE nehmen Sie den Anruf wie ein. gewohnt entgegen. 2. Das SD-LTE nimmt den Anruf 2. Hören Sie sich die nach der programmierten Anzahl Sprachnachricht an (diese wird von Ruftönen an (siehe mehrmals wiederholt).
- Seite 25 Ferncode ein. Wenn der Code Fernzugriff-Modus zu richtig ist, hören Sie einen wechseln, oder Bestätigungston. Sie befinden b. drücken Sie wie sich jetzt im Menü „Fernzugriff“. gewohnt die Taste „8“, Die Menüoptionen sind um den Anruf nur zu nachfolgend aufgeführt. bestätigen und zu beenden.
- Seite 26 deutlich in den Telefonhörer. Been- den Sie die Aufnahme mit „0“. Gefolgt von „1“ bis „8“ zur Auswahl Restore-Nachrichten 1 der Restore-Nachricht. Zum Stop- bis 8 wiedergeben pen der Wiedergabe „0“ drücken. gefolgt von „1“ bis „8“ zur Auswahl der Restore-Nachricht. Sie hören Restore-Nachrichten 1 einen kurzen Signalton.
- Seite 27 „Programmiermenü > Systemoptionen > Fernoptionen > Fernzugriff“. Wenn nach 60 Sekunden noch kein Befehl ausgewählt wurde, beendet das SD-LTE den Anruf. Nachdem ein Befehl ausgewählt wurde, hält das Gerät die Verbindung 5 Minuten lang oder bis zur Auswahl des Befehls „#“ zum Beenden des Fernzugriffs aufrecht.
- Seite 28 INHALT DES VORLIEGENDEN DOKUMENTS DARF NICHT ALS TEIL ODER ZUR ABÄNDERUNG EINES VERTRAGS ZWISCHEN DEN PARTEIEN DIENEN. Unter keinen Umständen ist Eaton dem Käufer oder Benutzer gegenüber vertraglich, aus unerlaubter Handlung heraus (einschließlich Fahrlässigkeit), in Kausalhaftung oder anderweitig für etwaige besondere, mittelbare, Neben- oder Folgeschäden oder Verluste haftbar, einschließlich Schäden oder Verluste in Bezug auf die Nutzung von Geräten, Anlagen oder des...
