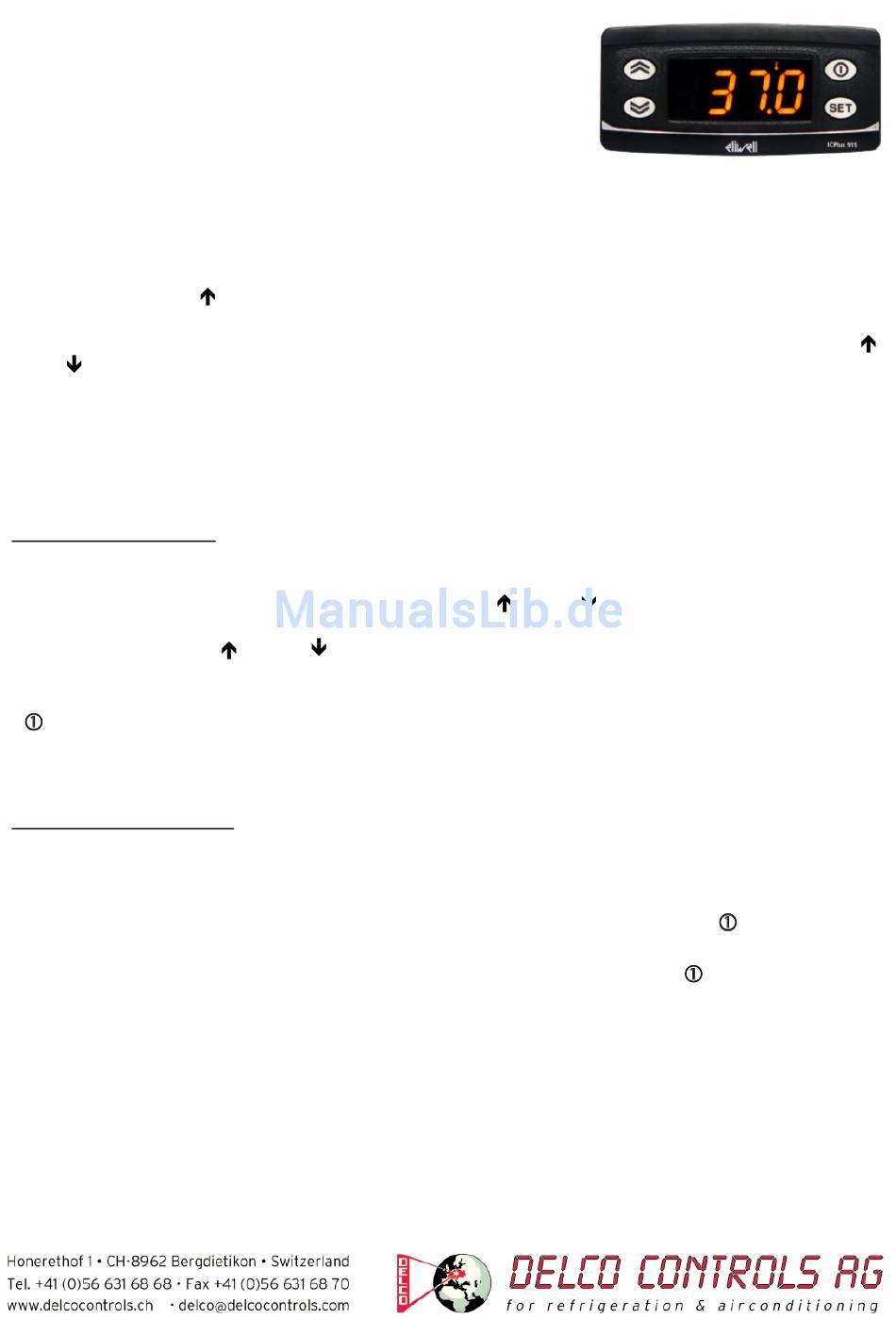

ICplus915
Kurzanleitung
Einstellung Sollwerte / Setpoints (Ausschalt-Werte):
„SET"-Taste kurz drücken und wieder loslassen. Im Display erscheint „SP1" und durch
Drücken der Taste „ " erscheint „SP2".
Zum Anzeigen des Sollwerts erneut die Taste „SET" kurz drücken. Der Sollwert erscheint auf
dem Display (z.B. „0"). Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten „ "
oder „ " betätigen.
Programmierung:
(Alle Parameter sind in 2 Ebenen eingeteilt: "Benutzer" und "Installateur")
Parameter "Benutzer":
„SET"-Taste für ca. 5 Sekunden drücken und es erscheint der erste Parameter-Code (z.B.
"dF1").
Zum Durchgehen der übrigen Parameter die Tasten „ " oder „ " benutzen.
Zum Ändern des Parameters die Taste „SET" drücken und loslassen, dann den gewünschten
Wert mit den Tasten „ " oder „ " eingeben, mit der Taste „SET" bestätigen und dann zum
nächsten Parameter übergehen.
Wenn die Tastatur für mehr als 15 Sekunden nicht betätigt wird (Time-out) oder wenn die Taste
„ "
einmal gedrückt wird, so wird der zuletzt auf dem Display angezeigte Wert bestätigt und
man kehrt zur vorausgehenden Anzeige zurück.
Parameter "Installateur": Siehe Seite 5
Regler ausschalten / einschalten:
Der Regler kann durch mindestens 5 Sekunden langes Drücken der Taste
werden. In diesem Zustand sind die Regel- und Abtaualgorithmen deaktiviert und am Display
erscheint der rote Punkt. Zum Einschalten wieder 5 Sekunden die Taste
HINWEIS: Werden ein oder mehrere Parameter aus der Konfiguration geändert, MUSS der
Regler
zum
ordnungsgemässen
(Spannungsversorgung trennen).
V/I
Installateur 1/2014
Betrieb
aus-
„ "
und
wieder
eingeschaltet
„ "
ausgeschaltet
drücken.
werden
Seite 1 von 13
