Nota: Para engatar a Trava automática de fuso (43), a Capa da
trava de segurança deve estar fechada no interruptor ON/OFF
basculante.
Acionamento/Desligamento do LED
• A tupia é equipada com uma luz LED (30) na Base (2).
• Para ligar o LED, pressione o Interruptor ON/OFF do LED (9), que
fica debaixo do Interruptor basculante ON/OFF (11) (Fig. IX).
• Para desligar o LED, pressione novamente o Interruptor ON/
OFF do LED.
Controle de velocidade variável
Nota: As configurações de velocidade da tupia não são críticas.
Normalmente, deve ser usada a maior velocidade que não
provoque marcas de queimadura na peça de trabalho. Siga sempre
os limites de velocidade especificados pelo fabricante, quando
apresentados.
• A operação em velocidades mais baixas aumenta o risco de
danos à tupia devido a sobrecarga. Use taxas de alimentação da
peça de trabalho muito lentas e/ou faça múltiplos cortes rasos.
• O controlador de velocidade (14) tem marcas de 1 a 7, que
correspondem aproximadamente às velocidades e diâmetros
de cortes mostrados abaixo. Gire o botão para selecionar a
velocidade requerida
Configuração
Velocidade
(min
)
-1
7
21000
6
19500
5
18000
4
15800
3
13000
2
10400
1
8000
Ajuste de profundidade de corte
IMPORTANTE:
VOCÊ DANIFICARÁ O MECANISMO DA TUPIA, CASO NÃO SIGA
ESTAS INSTRUÇÕES.

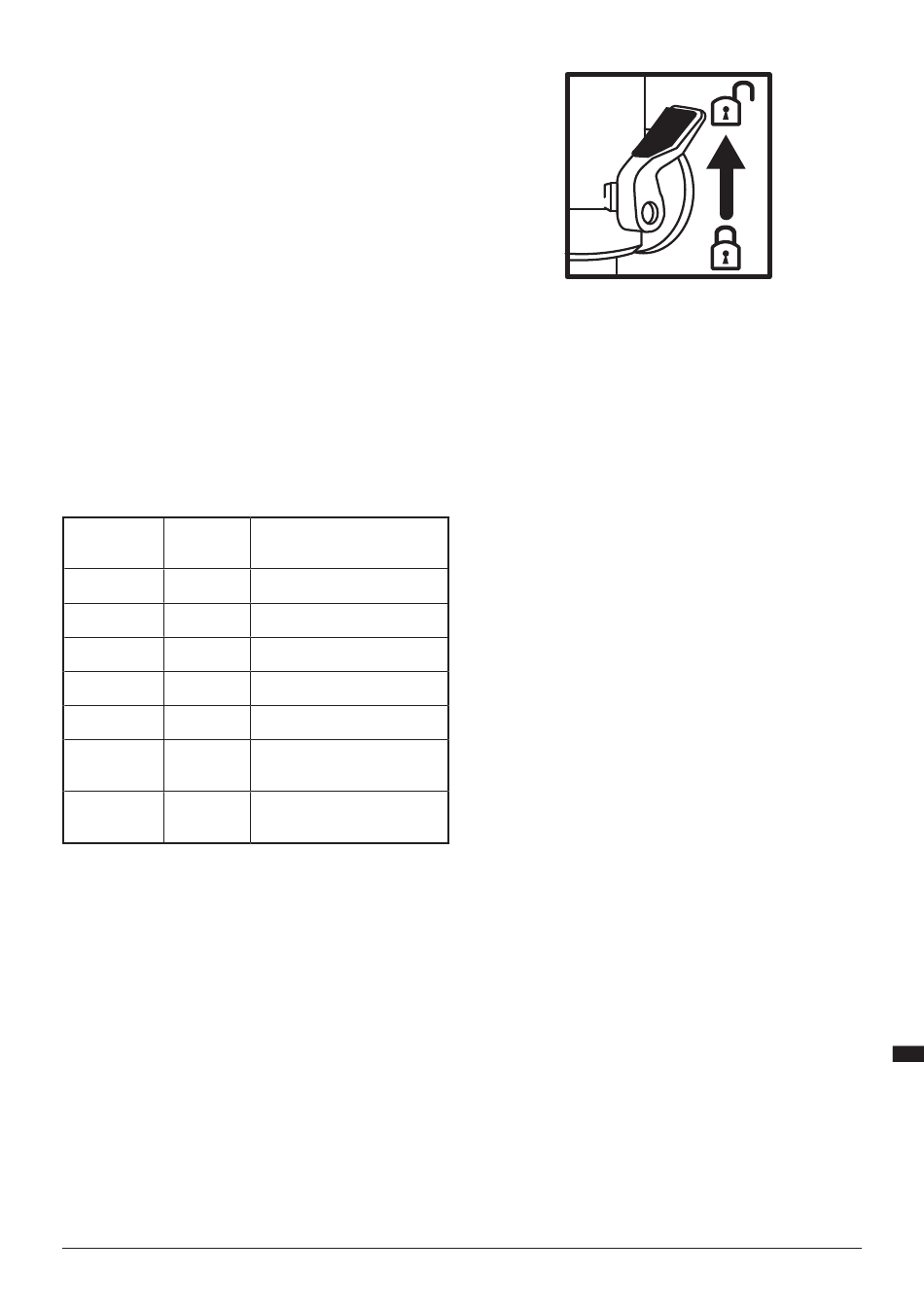

Assegure SEMPRE que a Alavanca da trava de imersão (16)
está destravada, ajustando-a na posição mais alta, antes
de ajustar a profundidade de corte, usando os métodos de
'Imersão livre' ou 'Ajuste de bobinador', descritos abaixo.
Diâmetro da ferramenta de
corte
Até 25 mm
Até 25 mm
25 - 50 mm
50 - 65 mm
Mais de 65 mm
Mais de 65 mm / apenas se
estiver queimando
Usar apenas se estiver
queimando
Nota: Para travar a tupia em uma determinada profundidade de
corte, empurre a cabeça da tupia para baixo e gire a alavanca de
trava de imersão (16) para sua posição mais baixa. Isto manterá a
cabeça da tupia em sua posição
• Existem três métodos de ajuste da profundidade de corte,
dependendo da precisão e controle requeridos:
Imersão livre
1. Ajustes livres de profundidade podem ser efetuados com o
Botão de seleção de imersão (26) engatado. Pressione o botão
de seleção de imersão para dentro da manivela do bobinador
(25) até que ele engate lá dentro (Fig. I).
2. Solte a Alavanca de trava de imersão (16) e empurre o corpo da
tupia até que a profundidade desejada seja atingida (Fig. VIII).
Ajuste da manivela do bobinador
1. Os ajustes de profundidade de imersão podem ser feitos
girando-se a manivela do bobinador (25)
2. Desengate o botão de seleção de imersão (26), e assegure que
o botão não interfere com a manivela do bobinador
3. Para soltar a manivela, puxe o Anel de engate da manivela do
bobinador (24) para dentro (Fig. II).
4. Solte a Alavanca da trava de imersão (16) e gire a Manivela do
bobinador até atingir a profundidade de corte desejada.
5. Solte o Anel de engate da manivela do bobinador e trave a
Alavanca da trava de imersão (Fig. VIII).
Microbobinador
IMPORTANTE: Para uso apenas com o modo de imersão da
Manivela do bobinador (25).
1. Desengate o botão de seleção de imersão (26) e garanta que a
alavanca de trava de imersão (16) está destravada.
Nota: Se o microbobinador (21) for ativado com a Alavanca de
bloqueio de imersão engatada, o microbobinador começará
a emitir o som de cliques e a profundidade de corte não será
alterada.
2. Gire o microbobinador (Fig. VII) no sentido horário para
aumentar a profundidade de corte e no sentido anti-horário
para reduzir a profundidade de corte. Ajuste a profundidade de
corte até ser alcançada a profundidade desejada
Nota: Quando for atingida o final da escala de ajuste de
profundidade, o microbobinador oferecerá maior resistência e
começará a emitir o som de cliques.
3. Engate a alavanca de trava de imersão (Fig. VIII),
particularmente nos cortes pesados.
