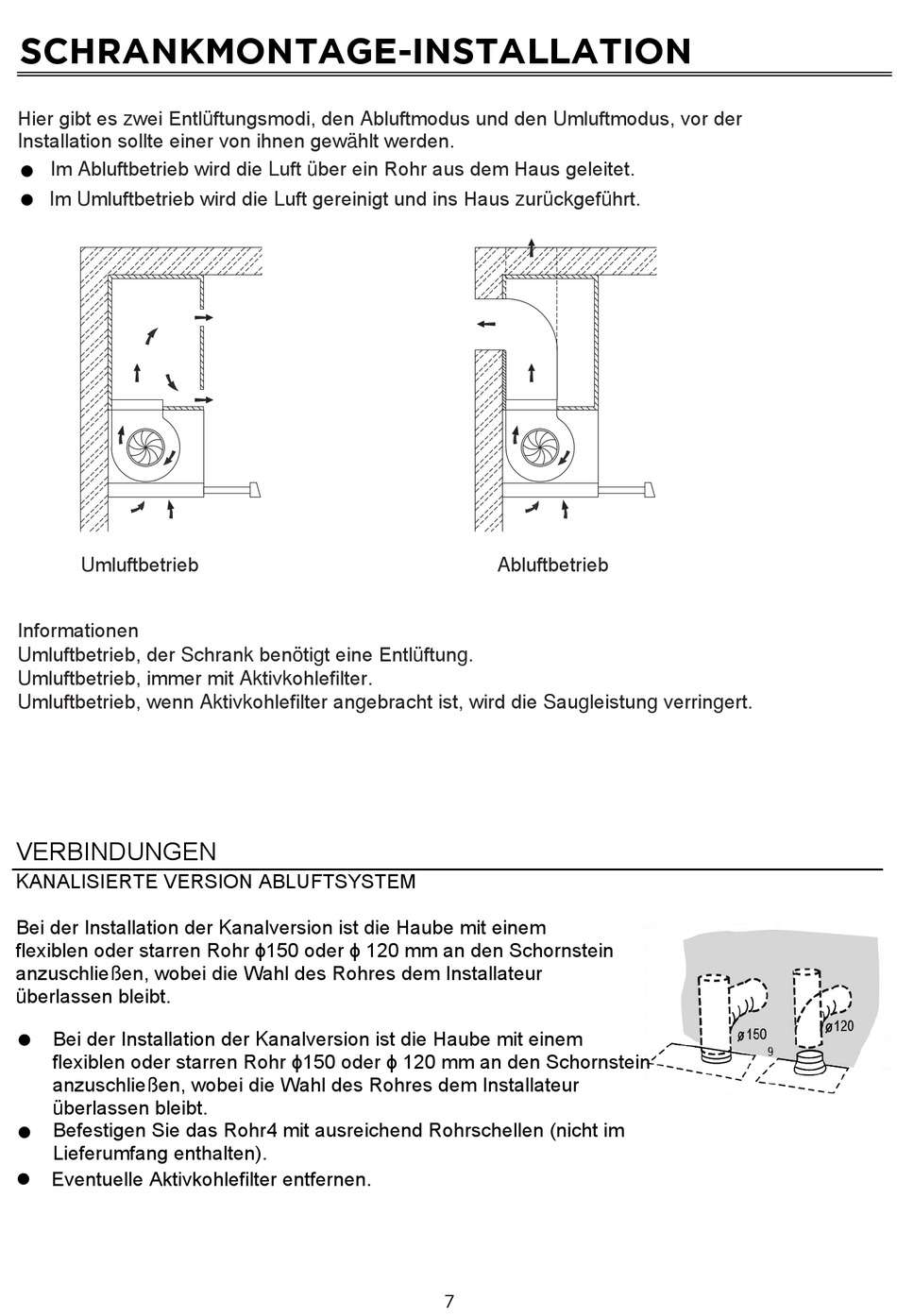

SCHRANKMONTAGE-INSTALLATION
Hier gibt es zwei Entlüftungsmodi, den Abluftmodus und den Umluftmodus, vor der
Installation sollte einer von ihnen gewählt werden.
Im Abluftbetrieb wird die Luft über ein Rohr aus dem Haus geleitet.
Im Umluftbetrieb wird die Luft gereinigt und ins Haus zurückgeführt.
Umluftbetrieb
Informationen
Umluftbetrieb, der Schrank benötigt eine Entlüftung.
Umluftbetrieb, immer mit Aktivkohlefilter.
Umluftbetrieb, wenn Aktivkohlefilter angebracht ist, wird die Saugleistung verringert.
VERBINDUNGEN
KANALISIERTE VERSION ABLUFTSYSTEM
Bei der Installation der Kanalversion ist die Haube mit einem
flexiblen oder starren Rohr ɸ150 oder ɸ 120 mm an den Schornstein
anzuschließen, wobei die Wahl des Rohres dem Installateur
überlassen bleibt.
Bei der Installation der Kanalversion ist die Haube mit einem
flexiblen oder starren Rohr ɸ150 oder ɸ 120 mm an den Schornstein
anzuschließen, wobei die Wahl des Rohres dem Installateur
überlassen bleibt.
Befestigen Sie das Rohr4 mit ausreichend Rohrschellen (nicht im
Lieferumfang enthalten).
Eventuelle Aktivkohlefilter entfernen.
Abluftbetrieb
7
