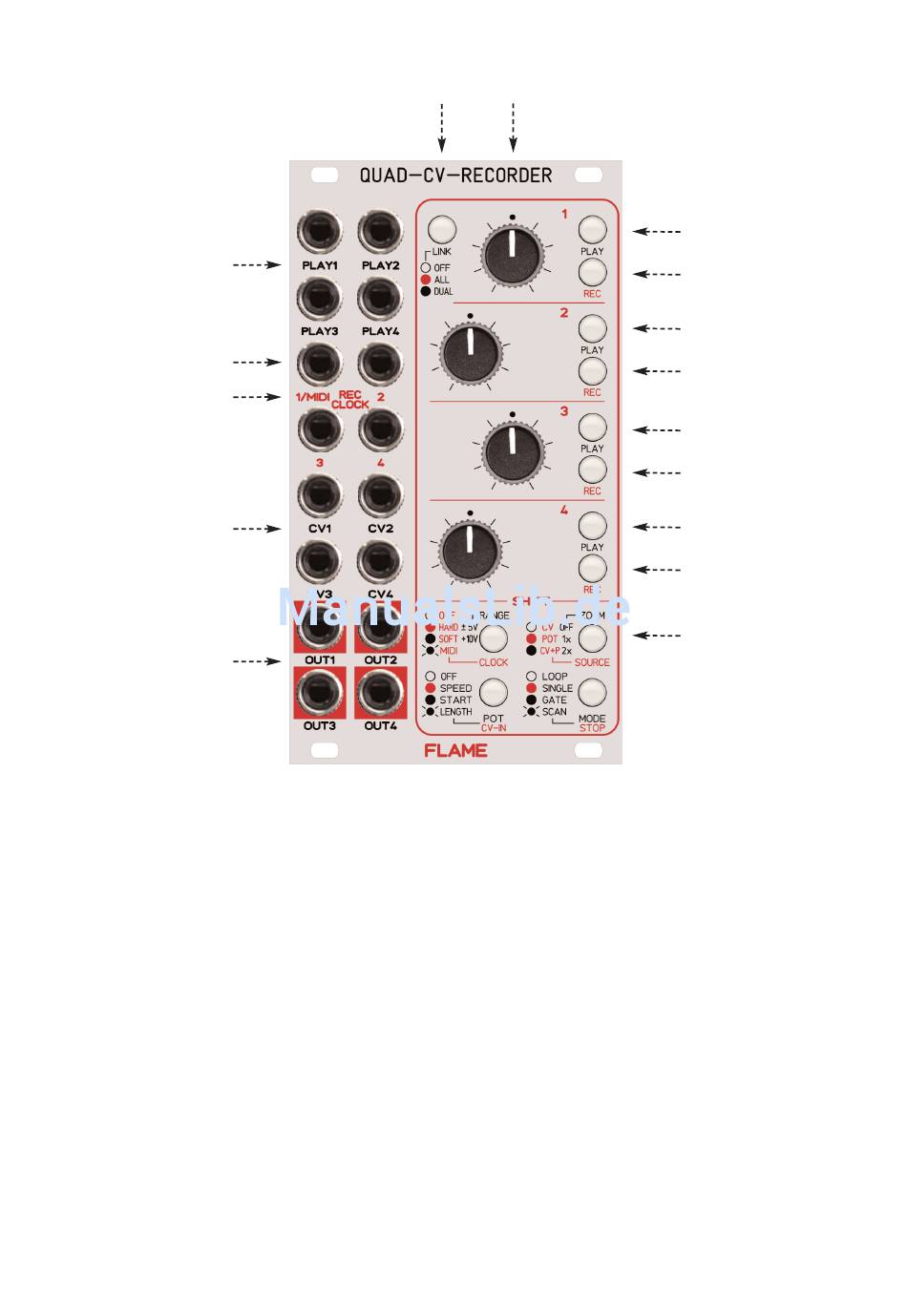

Bedienungselemente
Gate/Trigger Eingänge
für PLAY Kanal 1-4
MIDI Eingang
Gate/Trigger Eingänge
für RECORD oder CLOCK
Kanal 1-4
CV Eingänge
für Kanal 1-4
CV Ausgänge
für Kanal 1-4
POTENTIOMETER 1-4
EINGÄNGE CV 1-4
EINGÄNGE PLAY 1-4
EINGÄNGE REC 1-4
AUSGÄNGE CV 1-4
SHIFT-TASTER
LINK TASTER
LINK Funktionstaster
frei belegbare Regler Kanal 1-4 entweder
als CV-Quelle bei der Aufnahme, oder
als Funktionsregler bei der Wiedergabe
frei belegbare CV-Eingänge Kanal 1-4 mit Bereichswahl: -5..+5v, 0..+9v
als CV-Quelle bei der Aufnahme oder
für Funktionsregelung bei der Wiedergabe
Gate/Trigger Eingänge PLAY-Funktionen Kanal 1-4 : 0/+5v
Trigger Eingänge RECORD / CLOCK Kanal 1-4 : 0/+5v
Doppelfunktion Eingang REC-1 für MIDI-INPUT (per MIDI Adapterkabel)
CV-Ausgänge Kanal 1-4 im gewählten Bereich: -5..+5v, 0..+9v
Funktionstaster in Verbindung mit Play/Record-Taster
SHIFT+PLAY
--> für schwarz gedruckte Funktion
SHIFT+RECORD --> für rot gedruckte Funktion
Umschalter für den LINK Modus
5
Potentiometer Kanäle 1-4
PLAY Taster Kanal 1
RECORD Taster Kanal 1
PLAY Taster Kanal 2
RECORD Taster Kanal 2
PLAY Taster Kanal 3
RECORD Taster Kanal 3
PLAY Taster Kanal 4
RECORD Taster Kanal 4
4 SHIFT Funktionstaster
