Inhaltszusammenfassung für Flame 4CVREC

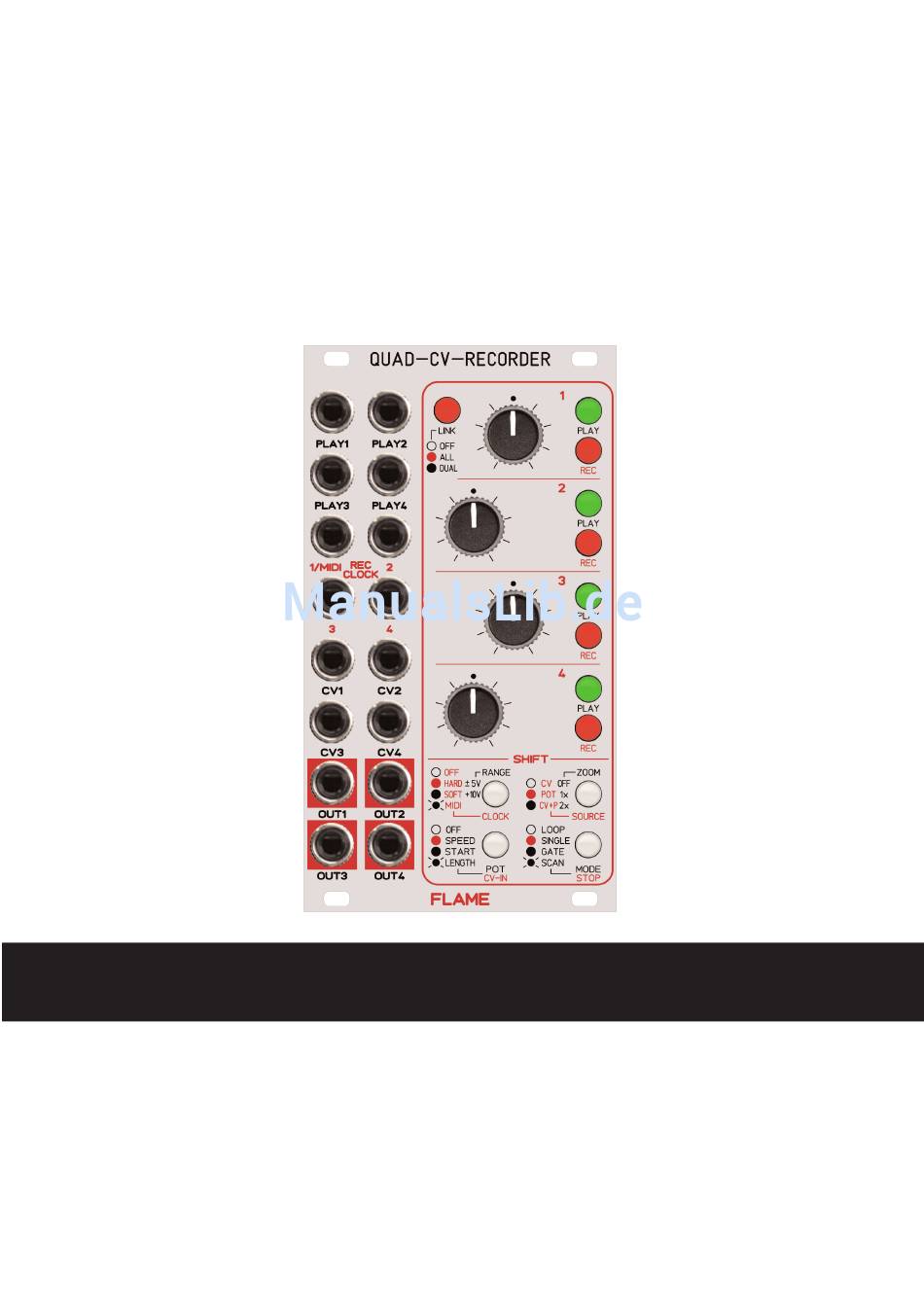

- Seite 1 FLAME QUAD CV RECORDER HANDBUCH Version 1.01...
-
Seite 2: Inhaltsverzeichnis
Handbuch FLAME 4CVREC Version 1.01 Inhalt 1. Kurzbeschreibung ..............3 2. Hardware / Anschluss ............... 4 Anschluss an das Modularsystem (Doepfer Buss) Bedienungselemente 3. Quick Start ................6 Erste Schritte: Speicher-Backup-Batterie einsetzen Erste Schritte: POT-RECORDER 4. Bedienung ..................8 Anzeige und Änderung der Einstellungen Beispiel: Potentiometer als CV-Source für Kanal-1... -
Seite 3: Kurzbeschreibung
1. Kurzbeschreibung Das Modul ist ein 4-kanaliger CV-Recorder/Looper, der die Aufnahme und Wiedergabe von sehr langsamen bis zu schnellen Spannungsverläufen und Reglerbewegungen erlaubt, wobei selbst bei sehr langsamer Abspielgeschwindigkeit durch Glättung eine Treppung der ausgegebenen CV verhindert wird (16 bit Auflösung). Synchronisation per Clock oder MIDI, sowie manuelle "Punch-In"... -
Seite 4: Hardware / Anschluss
2. Hardware / Anschluss (Doepfer Buss) Anschluss an das Modularsystem Das Modul wird mit angeschlossenem Flachbandkabel für den Doepfer Buss ausgeliefert. Die rote Ader markiert -12Volt. Es sollte unbedingt auf die richtige Polung beim Anschluß geachtet werden. Falls das Modul versehentlich falsch gepolt wurde, verhindern Schutzdioden das sofortige Zerstören des Moduls (es kann aber nicht ausgeschlossen werden, daß... -
Seite 5: Bedienungselemente
Bedienungselemente LINK Funktionstaster Potentiometer Kanäle 1-4 PLAY Taster Kanal 1 Gate/Trigger Eingänge für PLAY Kanal 1-4 RECORD Taster Kanal 1 PLAY Taster Kanal 2 MIDI Eingang RECORD Taster Kanal 2 Gate/Trigger Eingänge für RECORD oder CLOCK PLAY Taster Kanal 3 Kanal 1-4 RECORD Taster Kanal 3 CV Eingänge... -
Seite 6: Quick Start
3. QUICK START ERSTE SCHRITTE 1. Speicher-Backup-Batterie einsetzen Bitte setzen Sie vor der allersersten Inbetriebnahme zuerst die Speicher-Backup-Batterie in die Halterung auf der Rückseite ein. Benutzen Sie die mitgelieferte 3V Lithium-Knopfzelle vom Typ CR2032 oder einen handelsüblichen Ersatztyp. Bitte beachten Sie die richtige Polung: der PLUS-Kontakt muss aussen (bzw. oben) liegen. Nach dem Einschalten wird das Modul automatisch auf die Werkseinstellungen gesetzt. -
Seite 7: Erste Schritte: Pot-Recorder
ERSTE SCHRITTE POT RECORDER Nach dem ersten Einschalten können Sie das Modul sehr einfach als Pot-Recorder benutzen. Sie können die Reglerbewegungen für jeden Kanal separat aufzeichnen und abspielen. Beispiel Pot Recorder auf Kanal 1 für Filterfrequenz: 1. Verbinden Sie den Ausgang CV-1 mit dem Filterfrequenzeingang eines Filters. -
Seite 8: Bedienung
4. BEDIENUNG Wie können die Einstellungen angezeigt und geändert werden: Einstellungen werden mit einer Kombination aus SHIFT-Taste und PLAY- oder REC-Taste vor- genommen. Während man auf eine SHIFT-Taste drückt, zeigen die farbig beleuchteten PLAY-und REC-Taster die entsprechenden Einstellungen über Farbcodes an. Die Farbcodes der Funktionen sind neben den SHIFT-Tasten aufgedruckt. -
Seite 9: Funktionsweise
5. FUNKTIONSWEISE SOURCE SOURCE bestimmt die aufzunehmende CV-Quelle. Das kann der CV-Eingang, das Poti oder beide sein (die Summe von CV-Eingang und Poti). Im gestoppten Zustand wird der zuletzt gespielte Spannungswert am Ausgang gehalten. Wenn Sie das Poti bewegen, wird die Spannung des Poti/CV (SOURCE) auf den Ausgang geschaltet. Die SOURCE Spannung wird auch auf den Ausgang durchgeleitet, wenn der Kanal für die Aufnahme scharf geschaltet ist (Taste REC blinkt rot) oder die Aufnahme läuft (PLAY+REC dau- erhaft rot. -
Seite 10: Range (Offset)
RANGE (OFFSET) Der Spannungsbereich eines Kanals kann auf bipolar oder unipolar gesetzt werden. Dies stellen Sie mit RANGE ein: bipolar: von -5v bis +5v (kalibriert) unipolar: von 0,1v bis +9v (kalibriert) Eingang und Ausgang haben zusammen immer die gleiche RANGE-Einstellung. Man kann die RANGE einer bereits aufgenommenen Spur auch zurückstellen. -
Seite 11: Record
RECORD (externe CLOCK=OFF) Vor der Aufnahme muss eine Spur zuerst gestoppt und dann in Aufnahmebereitschaft gesetzt werden: entweder manuell mit der REC-Taste oder durch einen Triggerimpuls über den REC- Input. In Aufnahmebereitschaft blinkt die REC-Taste rot. Durch nochmaliges Auslösen von REC deaktivieren Sie die Aufnahmebereitschaft wieder. -
Seite 12: Punch In/Out Recording
PUNCH IN/OUT RECORDING Während eine Spur abgespielt wird, können Bereiche manuell neu aufgenommen werden. In diesem Bereich wird die alte Aufnahme durch die neue Aufnahme ersetzt. Bitte beachten Sie, das die alte Aufnahme nicht wiederhergestellt werden kann. Für PUNCH IN/OUT RECORDING drücken Sie während die Spur läuft (PLAY-Taste=grün) die REC-Taste einmal, um die Aufnahme zu starten (PUNCH IN) und nochmals um sie zu beenden (PUNCH OUT). -
Seite 13: Play Mode: Loop, Single, Gate, Scan
PLAY MODE Es gibt vier verschiedene Modi zum Abspielen einer Spur: LOOP Die Aufnahme läuft endlos im Loop. START: Taste PLAY, Trigger PLAY-Input oder MIDI-START-Befehl STOP: Taste STOP+REC oder MIDI-STOP-Befehl SINGLE Die Aufnahme läuft einmal ab und stoppt dann. START: Taste PLAY, Trigger PLAY-Input oder MIDI-START-Befehl STOP: Ende der Aufnahme, Taste STOP+REC oder MIDI-STOP-Befehl RESET: Taste PLAY, Trigger PLAY-Input GATE... -
Seite 14: Play Funktionen: Speed, Start, Lenght
PLAY FUNKTIONEN Mit dem Potentiometer oder einer externen CV (über CV-Input) können während der Wiedergabe die Parameter SPEED, START, LENGHT (Geschwindigkeit, Startpunkt, Endpunkt des Samples) gesteuert werden. Dies kann für jede Spur separat eingestellt werden. Drücken Sie bei gedrückt gehaltener Taste SHIFT POT/CV die PLAY-oder REC-Taste des Kanals , um einem Poti oder CV-Eingang des Kanals eine Funktion zuzuweisen. -
Seite 15: Link (Multitrackfunktionen)
LINK Mit der Funktion LINK können Sie mehrere Spuren miteinander verkoppeln. Sie haben die Möglichkeit jeweils 2 Spuren oder alle 4 Spuren zu verbinden. Drücken Sie mehrmals die Taste LINK, um den Mode zu wechseln. Bitte beachten: Der Mode kann nur gewechselt werden, wenn alle Spuren gestoppt sind. Für alle drei LINK Modi OFF, ALL und DUAL werden die Einstellungen für SOURCE, CV-IN/POT und CLOCK separat gespeichert. -
Seite 16: Clock - Externe Synchronisation Mit Analog Clock
CLOCK (externe Synchronisation) 1. ANALOG CLOCK HARD/SOFT Das Modul kann mit externer Clock synchronisiert werden. Es gibt die Möglichkeit per analoger Clock (via REC/CLOCK inputs) oder per MIDI clock zu synchronisieren. Pro Clock-Impuls wird ein Wert gesampelt. Je größer die Anzahl der Clocks, umso feiner ist die Aufnahme aufgelöst. Das Sample kann mit der Einstellung “SOFT”... -
Seite 17: Clock - Externe Synchronisation Mit Midi Clock
2. MIDI CLOCK HARD/SOFT Das Modul kann mit externer MIDI-Clock synchronisiert werden. Es gibt die Möglichkeit per ana- loger Clock (via Buchsen Input CLOCK) oder per MIDI clock (via MIDI Input) zu synchronisie- ren. Pro MIDI-Clock-Impuls wird ein Wert gesampelt (96 Werte pro Takt). Das Sample kann geglättet oder ungeglättet ausgegeben werden. -
Seite 18: Firmware Update
FIRMWARE UPDATE Ein Firmware Update kann einfach mit einem MIDI-Sysex-Dump erfolgen. Benutzen Sie dafür einen Sysex-Dump-Loader wie zBsp. die Freeware Programme MIDI-OX oder Elektron C6. Letzterer ist auch für MAC verfügbar. 1. Laden Sie die Firmware Sysex-Datei auf ihren Computer. 2. -
Seite 19: Backup-Batterie Wechseln
BACKUP BATTERIE WECHSEL 1. Speicher-Backup-Batterie wechseln Benutzen Sie eine handelsübliche 3V Lithium-Knopfzelle vom Typ CR2032. Entfernen Sie zuerst die alte Batterie aus der Halterung und setzen Sie dann die neue Batterie in der richtigen Position ein (siehe Grafik). Bitte beachten Sie die richtige Polung: der PLUS-Kontakt muss aussen (bzw. oben) liegen. HINWEIS: Wenn Sie eine noch nicht ganz entladenen Batterie bei eingeschaltetem Modul auswechseln, bleiben Ihre vorherigen Einstellungen und aufgezeichneten Spuren erhalten. -
Seite 20: Liste Der Werkseinstellungen
LISTE DER WERKSEINSTELLUNGEN Funktion Kanal 1 Kanal 2 Kanal 3 Kanal 4 ZOOM SOURCE RANGE +/-5v +/-5v +/-5v +/-5v CLOCK CV-IN MODE LOOP LOOP LOOP LOOP LINK In allen drei Modi LINK=ALL,DUAL,OFF können die Parameter separat eingestellt werden. -
Seite 21: Anhang
Benutzung des Gerätes verursacht wurden. Der Gewährleistungszeitraum richtet sich nach den gesetztlichen Vorgaben der einzelnen Länder, in denen das Gerät vertrieben wird. Setzen Sie sich gegebenenfalls mit Ihrem Fachhändler/Distributor in Verbindung oder senden Sie eine email an: service@flame.fortschritt-musik.de Herstellungsrichtlinien Konformität: CE, RoHS, UL Entsorgung Das Gerät wurde RoHS-konform hergestellt (Richtlinien der EU) und ist damit frei von...
