Hardware / Anschluss; Anschluss An Das Modularsystem (Doepfer Buss); Deshalb Vorsicht - Flame 4CVREC Handbuch

2. Hardware / Anschluss

(Doepfer Buss)

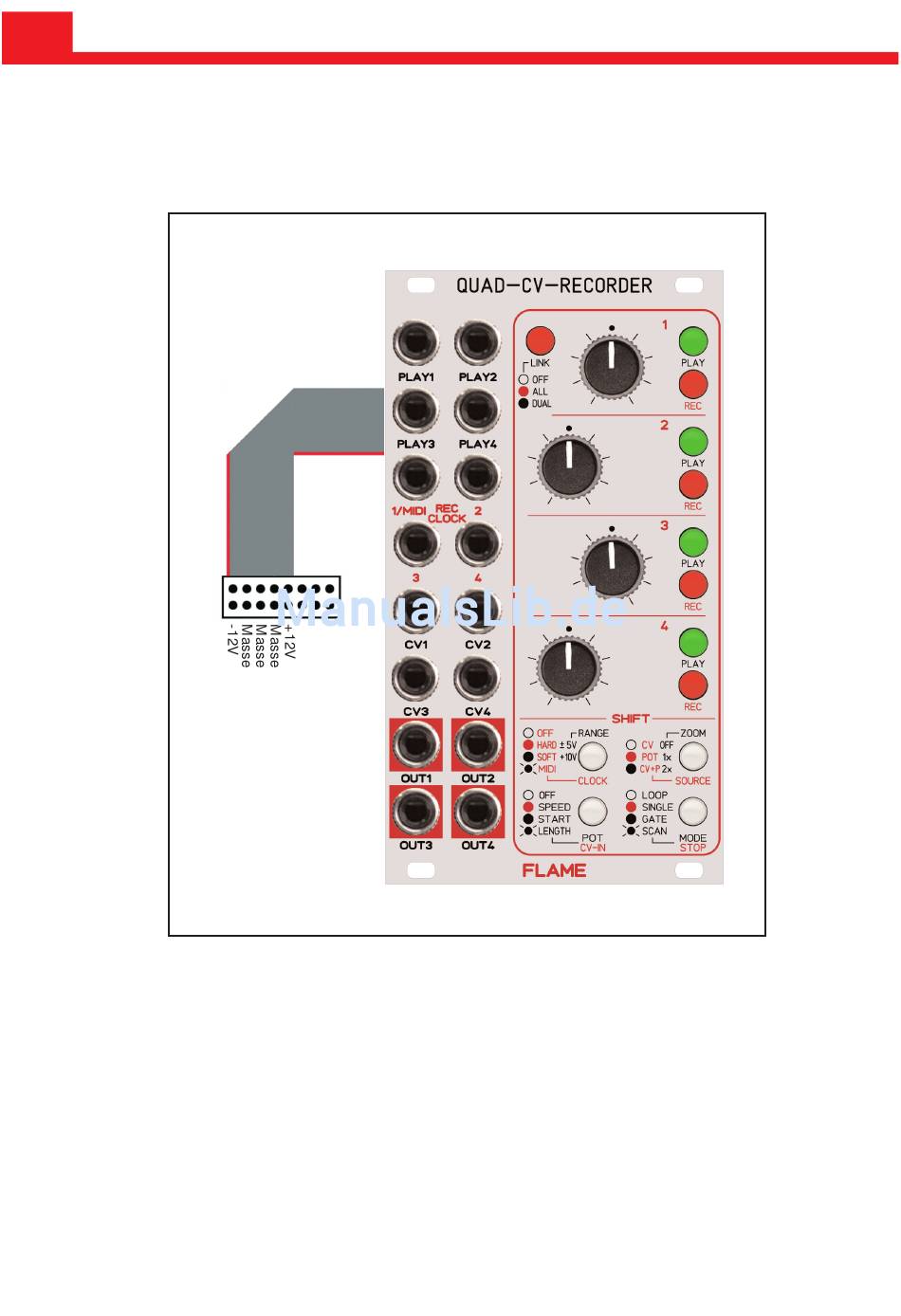

Anschluss an das Modularsystem
Das Modul wird mit angeschlossenem Flachbandkabel für den Doepfer Buss ausgeliefert. Die rote
Ader markiert -12Volt. Es sollte unbedingt auf die richtige Polung beim Anschluß geachtet werden.
Falls das Modul versehentlich falsch gepolt wurde, verhindern Schutzdioden das sofortige Zerstören
des Moduls (es kann aber nicht ausgeschlossen werden, daß es trotzdem zu Schäden kommt).

Deshalb Vorsicht:

Den richtigen Anschluss mehrmals vor dem ersten Einschalten überprüfen!
4
